90° bocht 60 FT
Art.nr. 6211450 | EAN 4012196684991
- Productbeschrijving
-

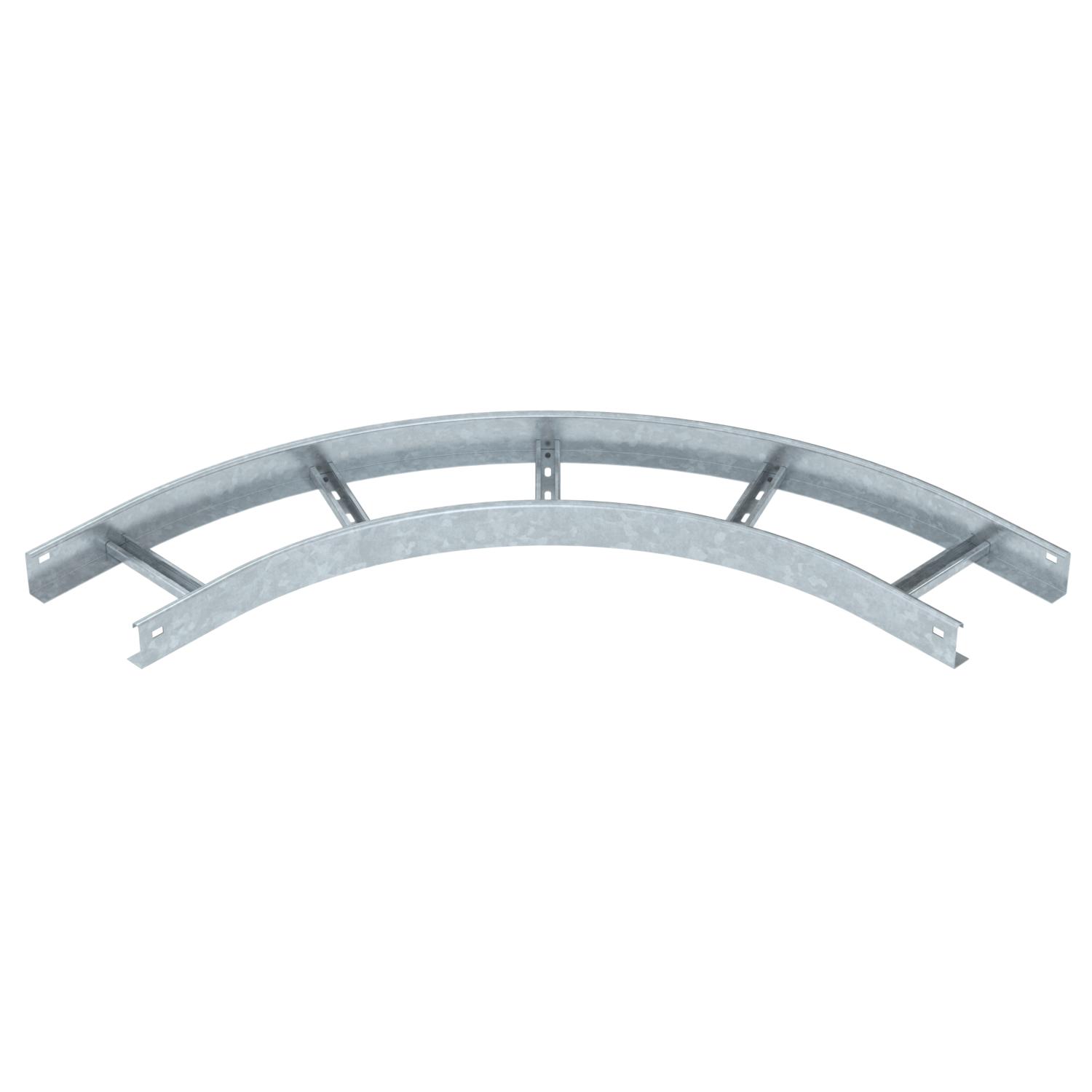

ProductbeschrijvingHorizontale 90°-bocht, hulpstuk voor kabelladders zijhoogte 60 mm. Met verbindingsperforatie. Voor gebruik binnen en buiten. Verbinders en bevestigingsmateriaal moeten afzonderlijk worden besteld. Hulpstukken moeten door de draagconstructie worden ondersteund.
-
- Technische gegevens
-
Technische gegevens

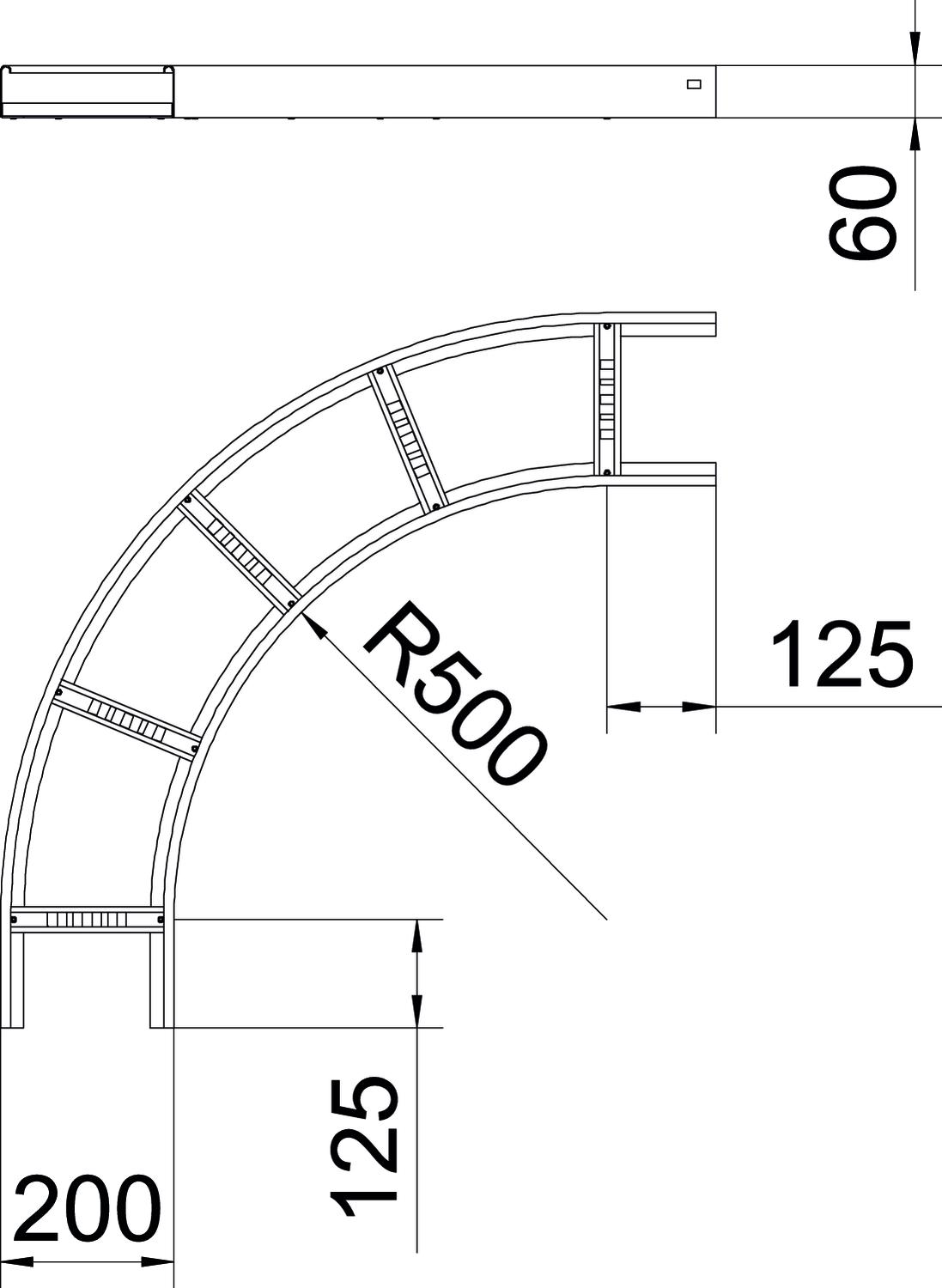

Afbuiging (hoek) 90° Breedte 200 mm Dimensie 60x200 Functiebehoud nee Hoogte 60 mm Kleur zink Maat B 200 mm Maat R 200 mm Materiaal Staal Oppervlak thermisch verzinkt Plaatdikte 1,5 mm Richtingsverandering Horizontaal Roestvast staal, gebeitst nee Scharnierend nee Uitvoering van de sporten Profiel niet geperforeerd Uitvoering van de zijkant Vlak profiel Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FT
LVG 60 FT 6208843 10 Stuks - Downloads
-
