90°-bocht met trapeziumsport FT 200 | 5

morepic-1

morepic-2

90°-bocht met trapeziumsport FT

Art.nr. 7098871 | EAN 4012196510733

Art.nr. / Type

Breedte

Plaatdikte	5 mm

Productbeschrijving

Productbeschrijving

90° Bocht voor scheepsladder type SL 62 met zijhoogte 40 mm, met vastgelaste, geperforeerde, naar onder geopende, rechtvormige sporten.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Dimensie	B210mm
Functiebehoud	nee
Materiaal	Staal
Oppervlak	thermisch verzinkt
Plaatdikte	5 mm
Richtingsverandering	Horizontaal

Roestvast staal, gebeitst	nee
Scharnierend	nee
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Afmetingen

Breedte	200 mm

Hoogte	40 mm

Alle typen

Alle typen

Type	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
SLB 90 62 100 FT	100 mm	5 mm	7098855	Stuks	1 Stuks
SLB 90 62 200 FT	200 mm	5 mm	7098871	Stuks	1 Stuks
SLB 90 62 300 FT	300 mm	5 mm	7098898	Stuks	1 Stuks
SLB 90 62 400 FT	400 mm	5 mm	7098901	Stuks	1 Stuks
SLB 90 62 500 FT	500 mm	5 mm	7098928	Stuks	1 Stuks
SLB 90 62 600 FT	600 mm	5 mm	7098936	Stuks	1 Stuks

Downloads

Specificatieblad SLB 90 62 200 FT / 7098871 , 0.23MB , pdf

Catalogus Oplossingen voor de scheepsbouw , 2.10MB , pdf

Conformiteitsverklaring SLB 90 62 200 FT / 7098871 , 0.15MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

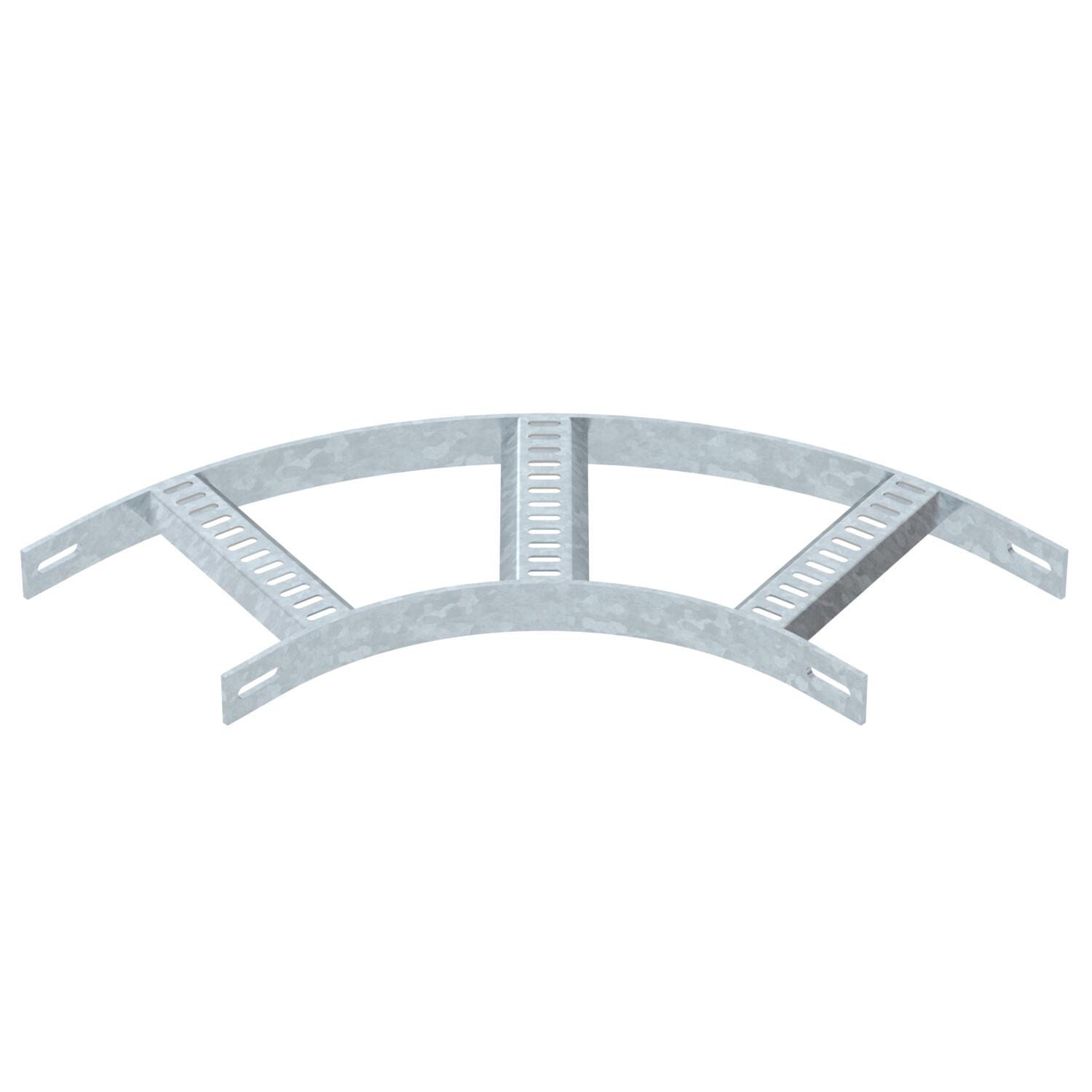

Productgrafiek SLB 90 62 200 FT / 7098871, 48.65 kB, jpg

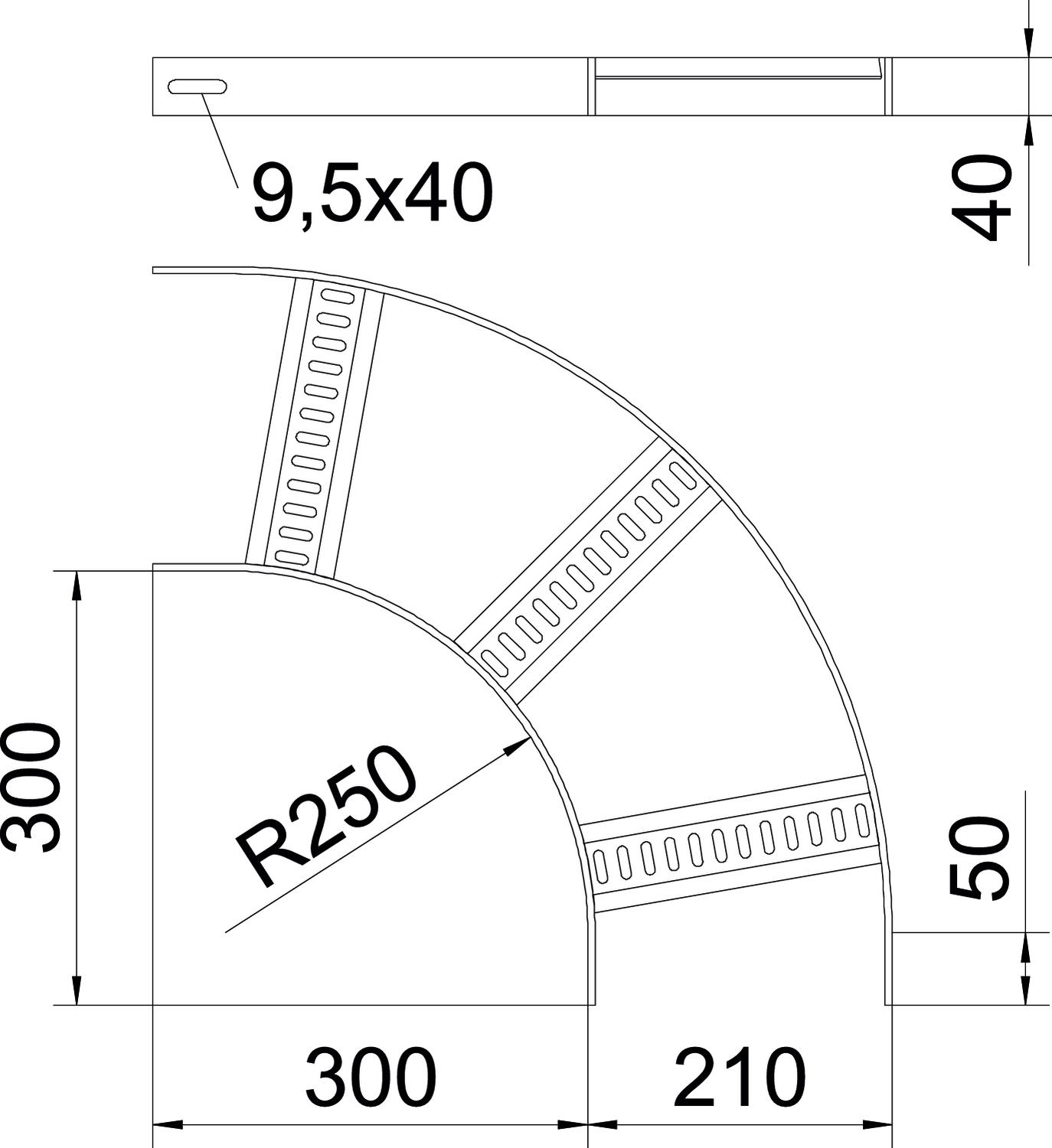

Dimensionale tekening SLB 90 62 200 FT / 7098871, 116.39 kB, jpg
