90°-bocht met Z-sport FT 100 | 3

90°-bocht met Z-sport FT

Art.nr. 7099221 | EAN 4012196518975

Art.nr. / Type

Breedte

Plaatdikte	3 mm

Terug naar overzicht

Productbeschrijving

Productbeschrijving

90° Bocht voor scheepsladder type SLZ L met zijhoogte 35 mm, met vastgelaste, geperforeerde, naar onder geopende, Z-sporten.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Breedte	100 mm
Dimensie	B106mm
Functiebehoud	nee
Hoogte	35 mm
Kleur	zink
Materiaal	Staal
Oppervlak	thermisch verzinkt
Plaatdikte	3 mm

Richtingsverandering	Horizontaal
Roestvast staal, gebeitst	nee
Scharnierend	nee
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Alle typen

Alle typen

Type	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
SLZB L 90 100 FT	100 mm	3 mm	7099221	Stuks	1 Stuks
SLZB L 90 200 FT	200 mm	3 mm	7099224	Stuks	1 Stuks
SLZB L 90 300 FT	300 mm	3 mm	7099226	Stuks	1 Stuks
SLZB L 90 400 FT	400 mm	3 mm	7099228	Stuks	1 Stuks
SLZB L 90 500 FT	500 mm	3 mm	7099230	Stuks	1 Stuks
SLZB L 90 600 FT	600 mm	3 mm	7099232	Stuks	1 Stuks

Downloads

Specificatieblad SLZB L 90 100 FT / 7099221 , 0.21MB , pdf

Richtlijn KTS cable tray systems , 1.61MB , pdf

Catalogus Oplossingen voor de scheepsbouw , 2.10MB , pdf

Catalogus Cable support systems , 54.52MB , pdf

EU Conformiteitsverklaring SLZB L 90 100 FT / 7099221 , 0.13MB , pdf

Montagehandleiding General information on the mounting , 2.65MB , pdf

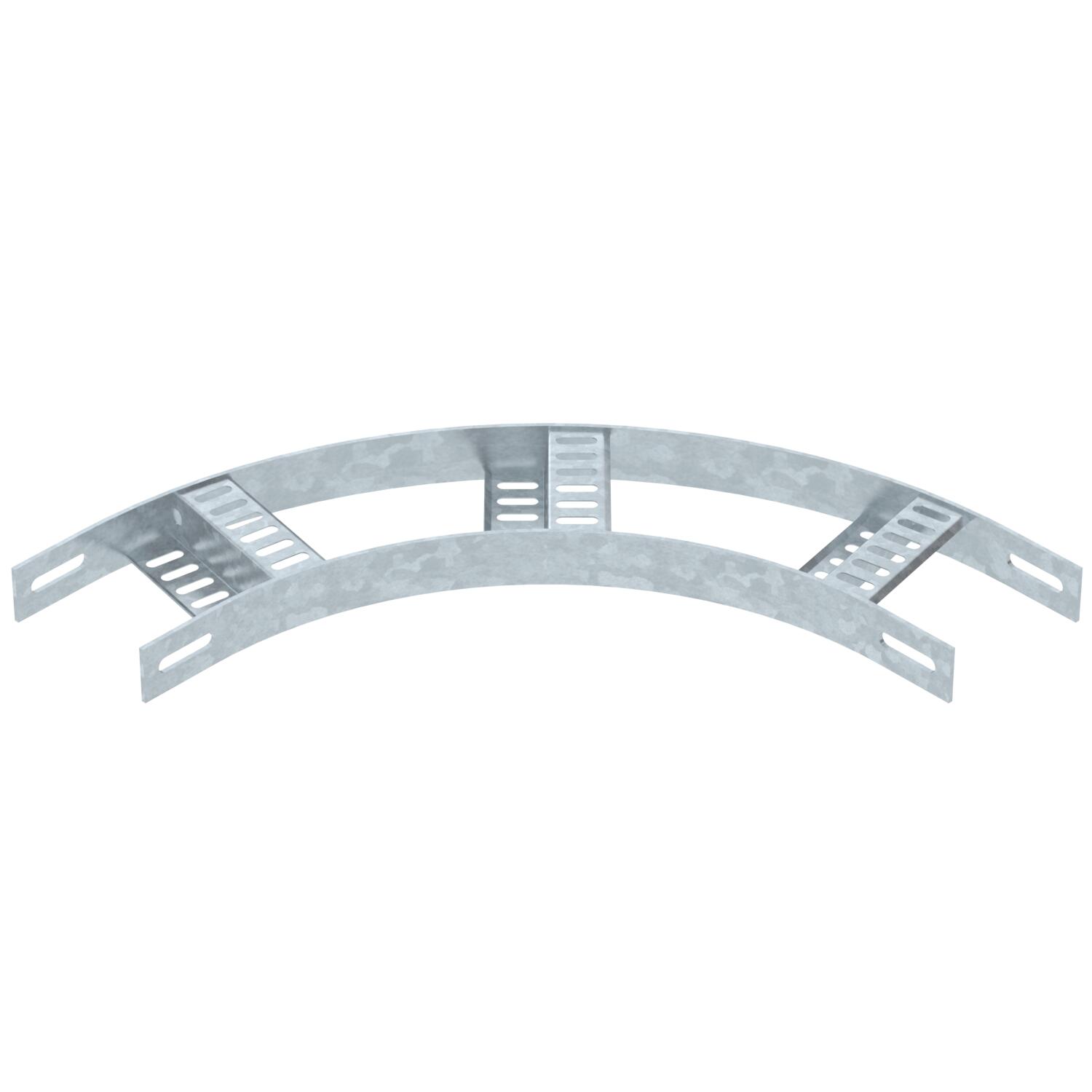

Productgrafiek SLZB L 90 100 FT / 7099221, 48.92 kB, jpg

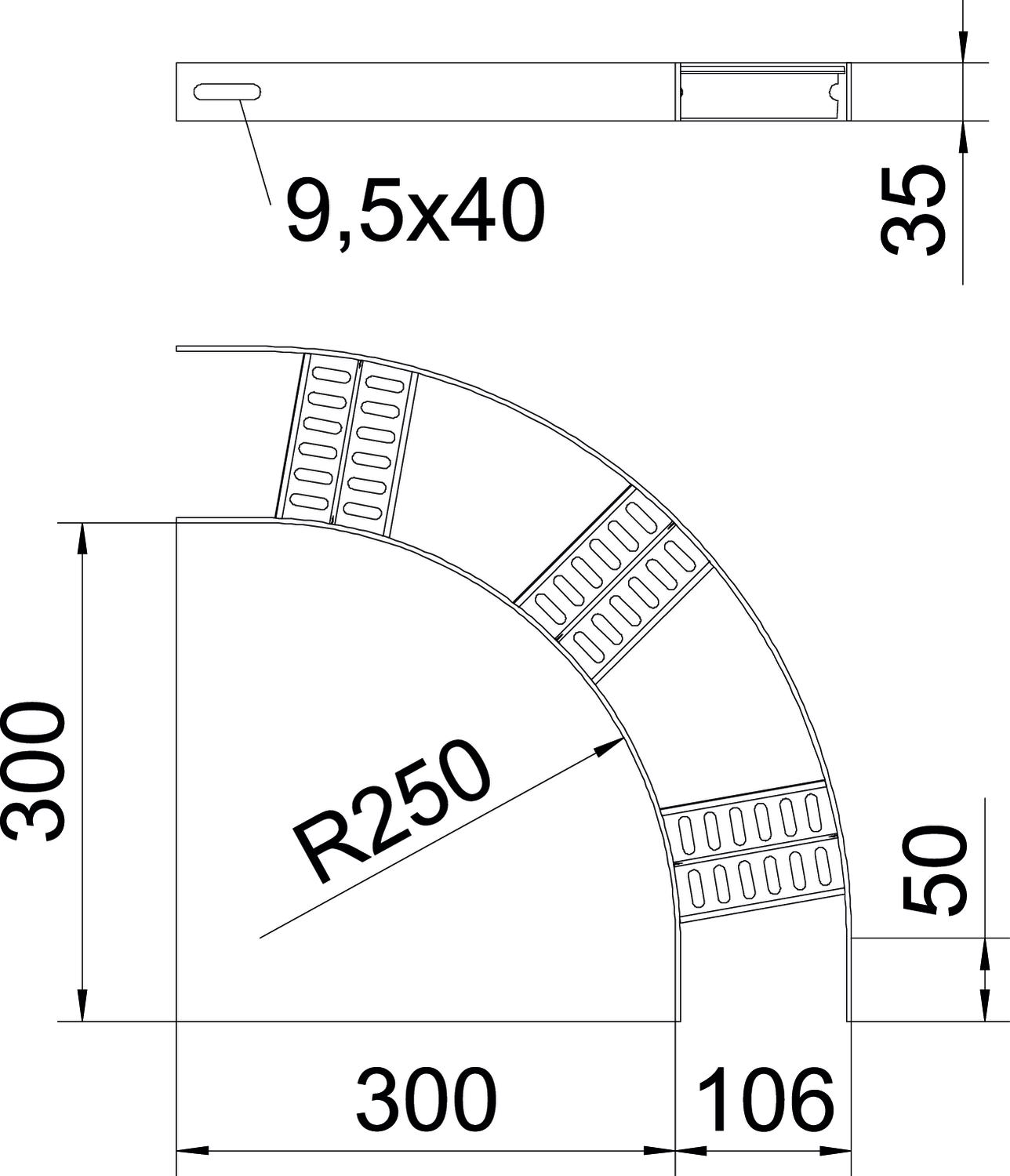

Dimensionale tekening SLZB L 90 100 FT / 7099221, 112.30 kB, jpg

SLZB L 90 100 FT / 7099221

7099221_KSTP1.stp, 487.46 kB
