90°-bocht met Z-sport FT 100 | 5

morepic-1

morepic-2

90°-bocht met Z-sport FT

Art.nr. 7099000 | EAN 4012195807759

Art.nr. / Type

Breedte

Plaatdikte	5 mm

Productbeschrijving

Productbeschrijving

90° bocht voor scheepsladder type SLZ met zijhoogte 40 mm, met vastgelaste, geperforeerde, naar onder geopende Z-sporten.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Dimensie	B110mm
Functiebehoud	nee
Materiaal	Staal
Oppervlak	thermisch verzinkt
Plaatdikte	5 mm
Richtingsverandering	Horizontaal

Roestvast staal, gebeitst	nee
Scharnierend	nee
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Afmetingen

Breedte	100 mm

Hoogte	40 mm

Alle typen

Alle typen

Type	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
SLZB 90 100 FT	100 mm	5 mm	7099000	Stuks	1 Stuks
SLZB 90 200 FT	200 mm	5 mm	7099002	Stuks	1 Stuks
SLZB 90 300 FT	300 mm	5 mm	7099004	Stuks	1 Stuks
SLZB 90 400 FT	400 mm	5 mm	7099006	Stuks	1 Stuks
SLZB 90 500 FT	500 mm	5 mm	7099008	Stuks	1 Stuks
SLZB 90 600 FT	600 mm	5 mm	7099010	Stuks	1 Stuks

Downloads

Specificatieblad SLZB 90 100 FT / 7099000 , 0.19MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Oplossingen voor de scheepsbouw , 2.10MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring SLZB 90 100 FT / 7099000 , 0.15MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

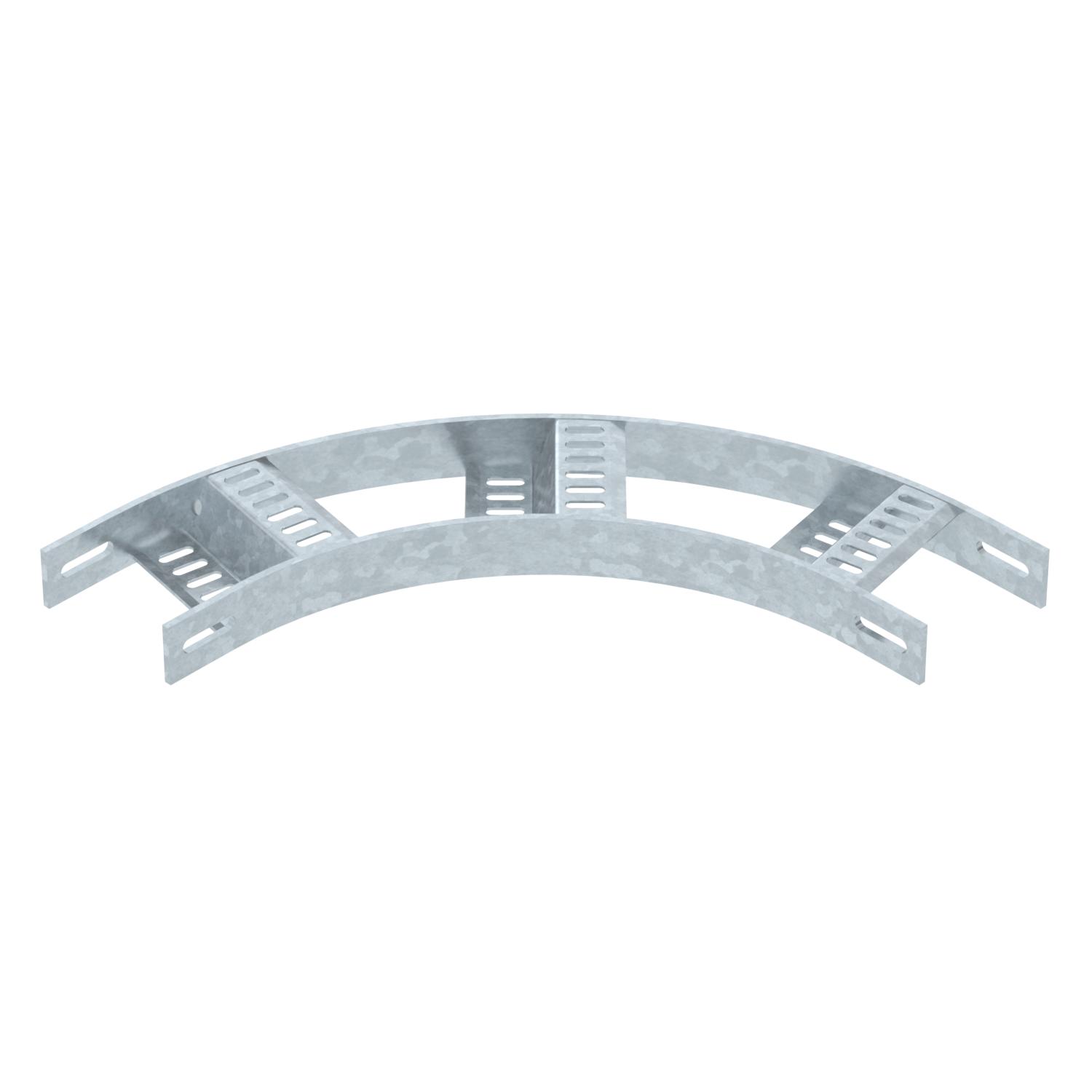

Productgrafiek SLZB 90 100 FT / 7099000, 48.39 kB, jpg

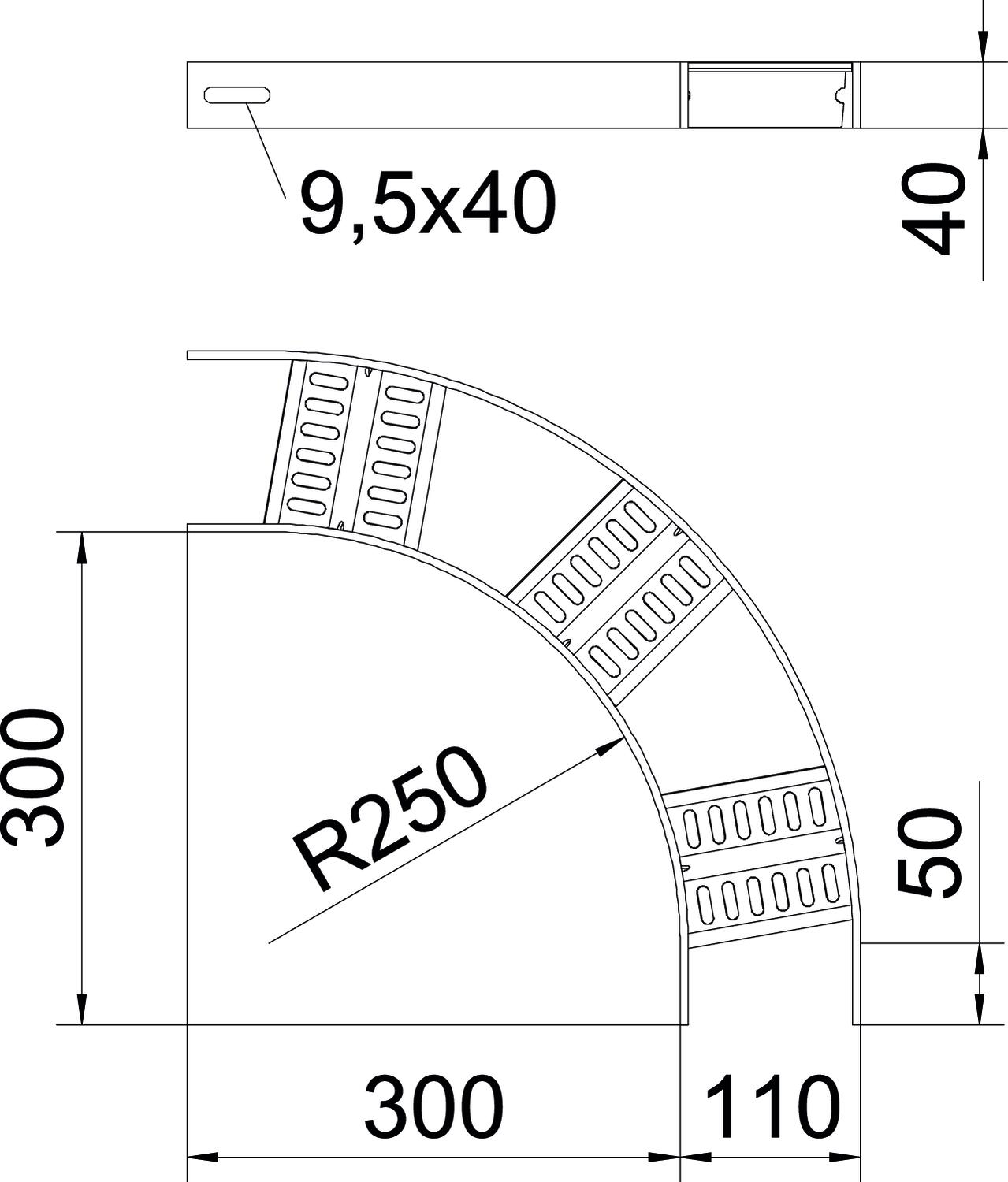

Dimensionale tekening SLZB 90 100 FT / 7099000, 114.19 kB, jpg

SLZB 90 100 FT / 7099000
