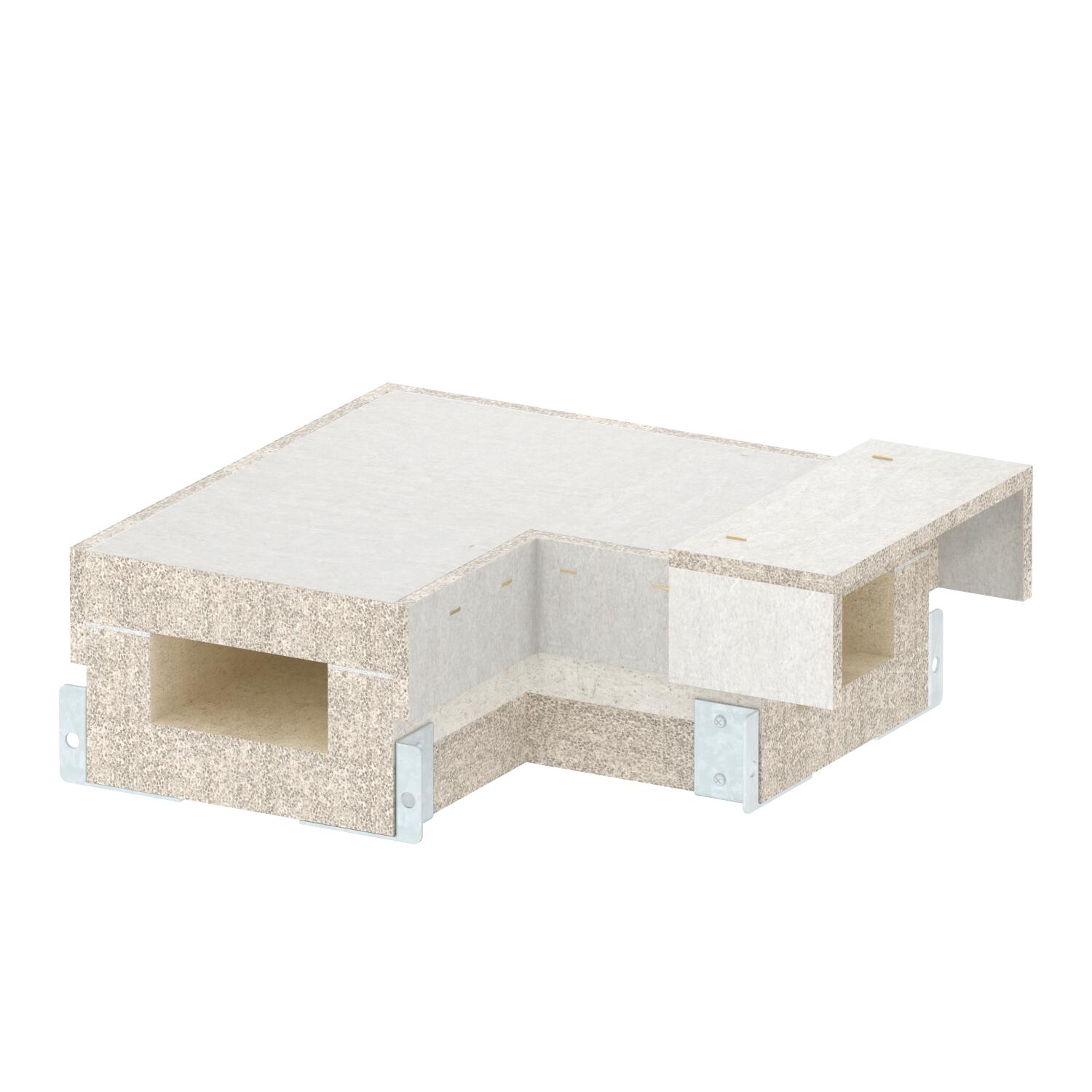

90°-bocht voor brandwerend kanaal PYROLINE® Con S BSKH09-K0511

Art.nr. 7215608 | EAN 4012197308469

Productbeschrijving
Productbeschrijving
90°-bocht voor brandwerend kanaal PYROLINE® Con S type BSKH09-K0511 bestaande uit water- en vorstbestendig glasvezellichtbeton voor het maken van horizontale richtingsveranderingen in het kanaal. Volledig geassembleerde verbindingsfittingen zorgen voor een snelle montage ter plaatse, los geplaatste afdekkingen maken snelle revisie en herindeling mogelijk.

Inclusief verbindingsschroeven en afdichtstroken.
  • Brandwerend kanaal hangend, plafondmontage I90
  • Brandwerend kanaal hangend, plafondmontage E30
  • Brandwerend kanaal hangend, wandmontage I90
  • Brandwerend kanaal afgehangen, wandmontage E30
  • Brandweerstandklasse I 90
  • Functiebehoudklasse E30

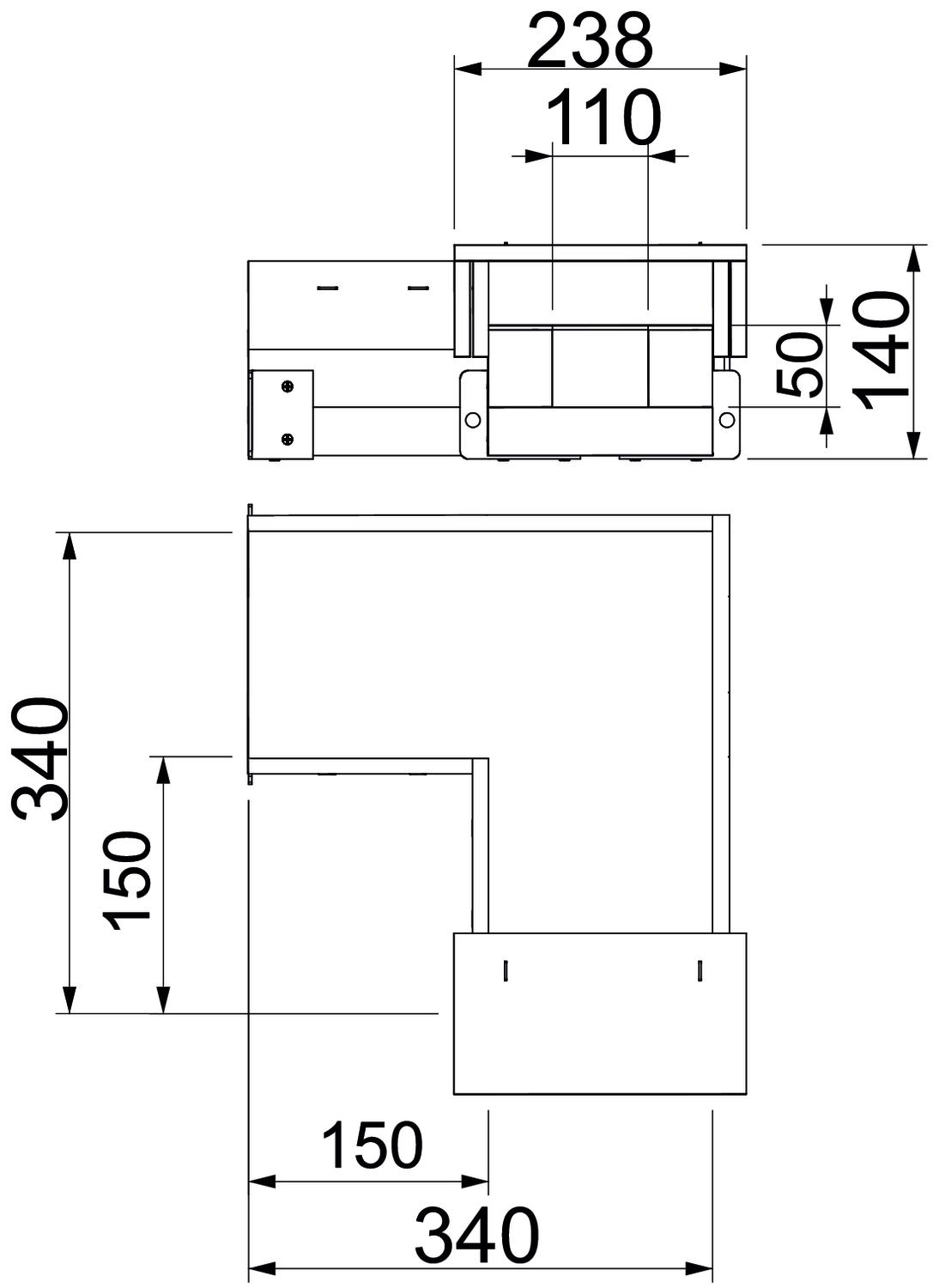

Technische gegevens

Technische gegevens

Aantal bevlambare zijden 4
Afm. H 140 mm
Afm. h 50 mm
Brandweerstandsklasse E - functiebehoud 30
Brandweerstandsklasse I - installatiekanaal 90
Breedte 405 mm
Dekselbevestiging los
Dimensie 50x110
Hoek van de bocht 90 °
Hoogte 140 mm
Kleur grijs
Lengte 364 mm
Maat B 238 mm
Maat b 110 mm
Maat L 340 mm
Materiaal Glasvezel lichtgewicht beton
Materiaal van het isolatiemateriaal Glasvezellichtbeton
Met perforatie nee
Ommanteling zonder
Scheidingschotten mogelijk ja
Alle typen

Alle typen

Type Maat B Maat b Afm. H Afm. h Maat L Art.nr. Aantal kl. VKE
BSKH09-B0506 188 mm 60 mm 140 mm 50 mm 290 mm 7215604
1 Stuks
BSKH09-B0511 238 mm 110 mm 140 mm 50 mm 340 mm 7215608
1 Stuks
BSKH09-B0521 338 mm 210 mm 140 mm 50 mm 440 mm 7215612
1 Stuks
BSKH09-B1021 338 mm 210 mm 195 mm 105 mm 440 mm 7215616
1 Stuks
BSKH-FB091016 260 mm 160 mm 175 mm 105 mm 380 mm 7215615
1 Stuks
