90°-bocht voor brandwerend kanaal PYROLINE® Con S BSKH09-K0521 338 | 210 | 140 | 50 | 440
morepic-1 morepic-2

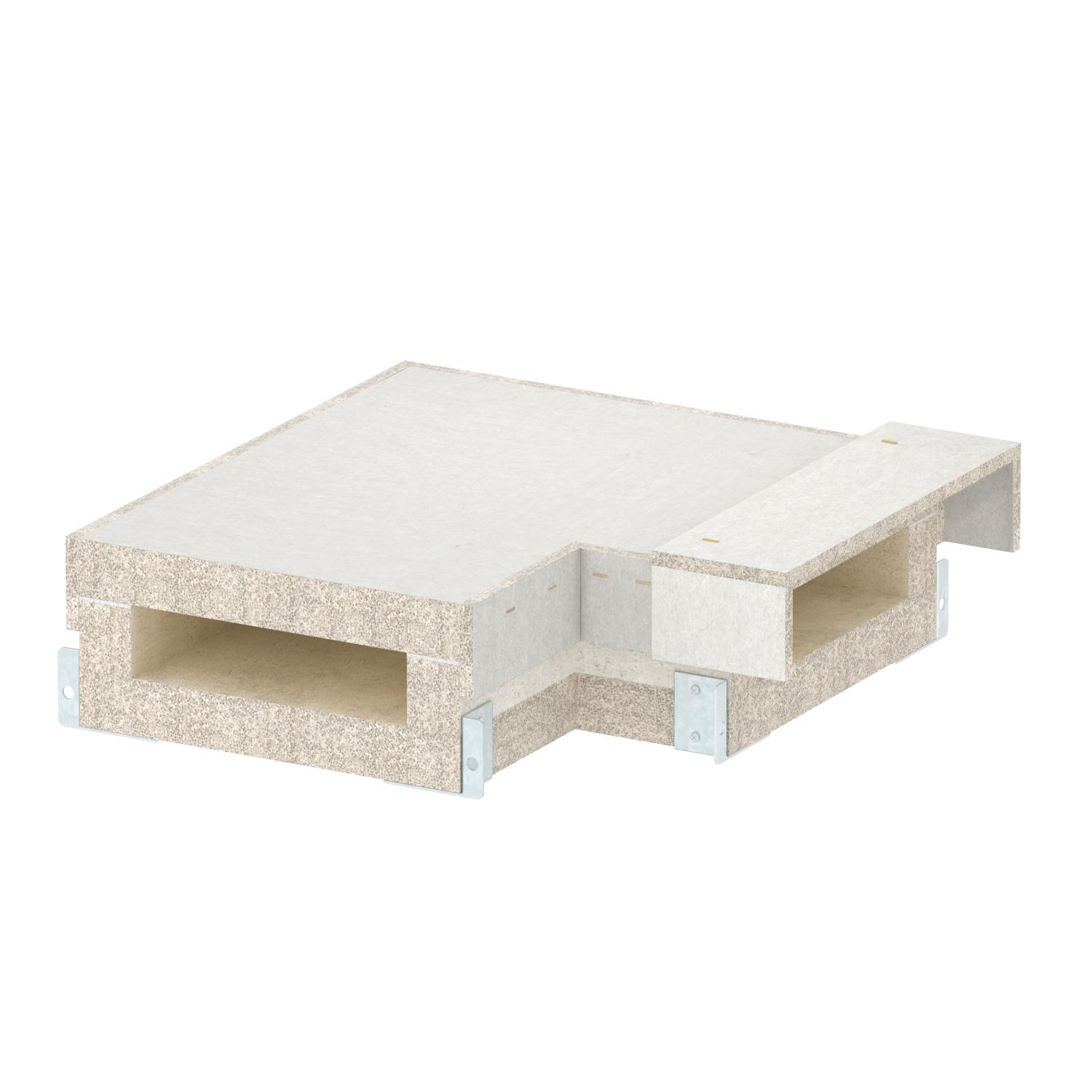

90°-bocht voor brandwerend kanaal PYROLINE® Con S BSKH09-K0521

Art.nr. 7215612 | EAN 4012197308483

Productbeschrijving
Productbeschrijving
90°-bocht voor brandwerend kanaal PYROLINE® Con S, type BSKH09-K0521 bestaande uit water- en vorstbestendig glasvezel lichtbeton voor het creëren van horizontale richtingsveranderingen in het verloop van het kanaal. Volledig geassembleerde verbindingsfittingen zorgen voor een snelle montage ter plaatse, los geplaatste afdekkingen maken snelle revisie en herindeling mogelijk.

Inclusief verbindingsschroeven en afdichtstroken.
  • Brandwerend kanaal hangend, plafondmontage I90
  • Brandwerend kanaal hangend, plafondmontage E30
  • Brandwerend kanaal hangend, wandmontage I90
  • Brandwerend kanaal afgehangen, wandmontage E30
  • Brandweerstandklasse I 90
  • Functiebehoudklasse E30
Technische gegevens

Technische gegevens

Aantal bevlambare zijden 4
Afm. h 50 mm
Afm. H 140 mm
Brandweerstandsklasse E - functiebehoud 30
Brandweerstandsklasse I - installatiekanaal 90
Breedte 504 mm
Dekselbevestiging los
Dimensie 50x210
Hoek van de bocht 90 °
Hoogte 140 mm
Kleur grijs
Lengte 464 mm
Maat b 210 mm
Maat B 338 mm
Maat L 440 mm
Materiaal Glasvezel lichtgewicht beton
Materiaal van het isolatiemateriaal Glasvezellichtbeton
Met perforatie nee
Ommanteling zonder
Scheidingschotten mogelijk ja
Alle typen

Alle typen

Type Maat B Maat b Afm. H Afm. h Maat L Art.nr. Aantal kl. VKE
BSKH09-B0506 188 mm 60 mm 140 mm 50 mm 290 mm 7215604
1 Stuks
BSKH09-B0511 238 mm 110 mm 140 mm 50 mm 340 mm 7215608
1 Stuks
BSKH09-B0521 338 mm 210 mm 140 mm 50 mm 440 mm 7215612
1 Stuks
BSKH09-B1021 338 mm 210 mm 195 mm 105 mm 440 mm 7215616
1 Stuks
BSKH-FB091016 260 mm 160 mm 175 mm 105 mm 380 mm 7215615
1 Stuks
