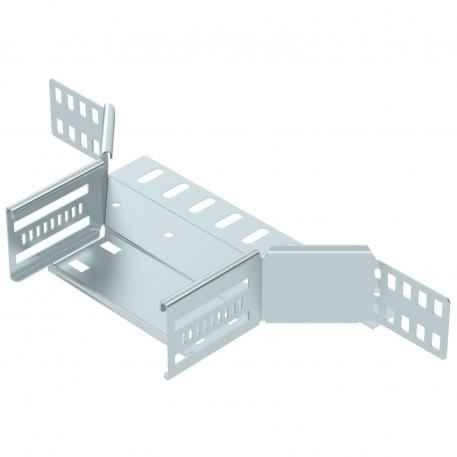

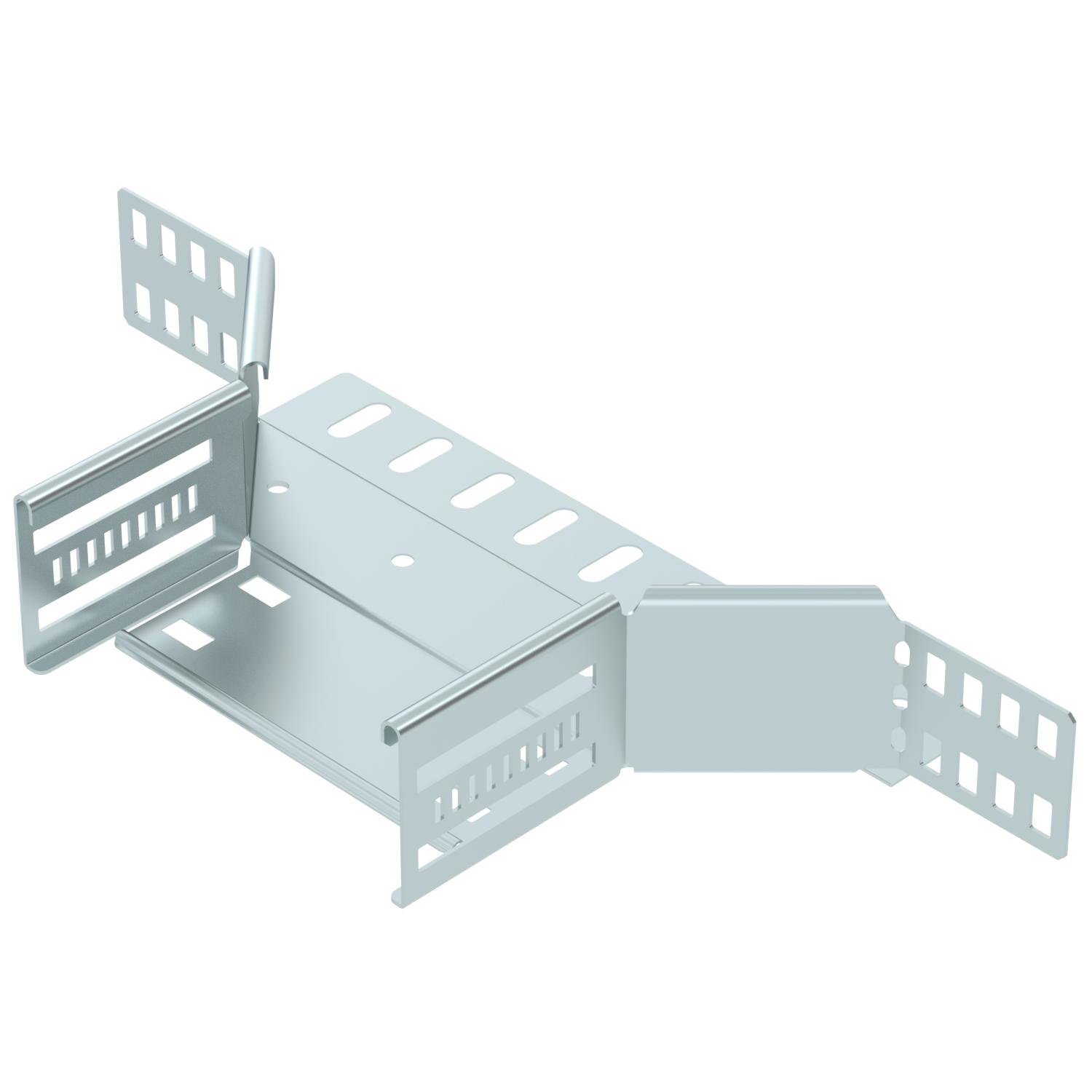

Aanbouw T-stuk 60 FS
Art.nr. 6042113 | EAN 4012197337193
- Productbeschrijving
-
ProductbeschrijvingAanbouw-aftakstuk voor het maken van een horizontale aftakking of kruising, gevormd onderdeel voor klik- en schroefbare kabelgoten, zijhoogte 60 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens

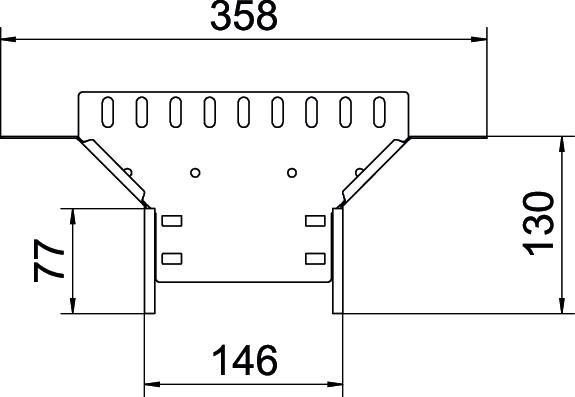

Afgaande breedte 150 mm Breedte 150 mm Dimensie 60x150 Functiebehoud ja Geadviseerd aantal schroeven 10 St. Hoogte 60 mm Kleur zink Maat B 150 mm Materiaal Staal Materiaaldikte bodemplaat 0,8 mm NATO Gatenpatroon nee Oppervlak bandverzinkt Plaatdikte 1,25 mm Plaatdikte 0,8 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

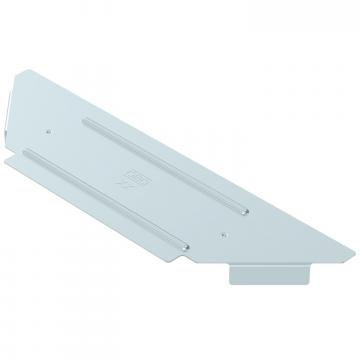

Deksel aanbouw-aftakstuk FS
RAAD 150 FS 6042403 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage gevormd onderdeel A2
DOP A2 6035998 10 Stuks - Downloads
-
Specificatieblad RAA 615 FS / 6042113 , 0.17MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 45.23MB , pdfEU Conformiteitsverklaring RAA 615 FS / 6042113 , 0.12MB , pdfUK Conformiteitsverklaring RAA 615 FS / 6042113 , 0.09MB , pdfREACH Conformiteitsverklaring RAA 615 FS / 6042113 , 0.12MB , pdfRoHS Conformiteitsverklaring RAA 615 FS / 6042113 , 0.13MB , pdfSelectiehulp Selection aid cable trays, screwable , 2.17MB , pdfSelectiehulp Selection aid for cable trays, Magic , 0.23MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.73MB , pdfMontagehandleiding Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
