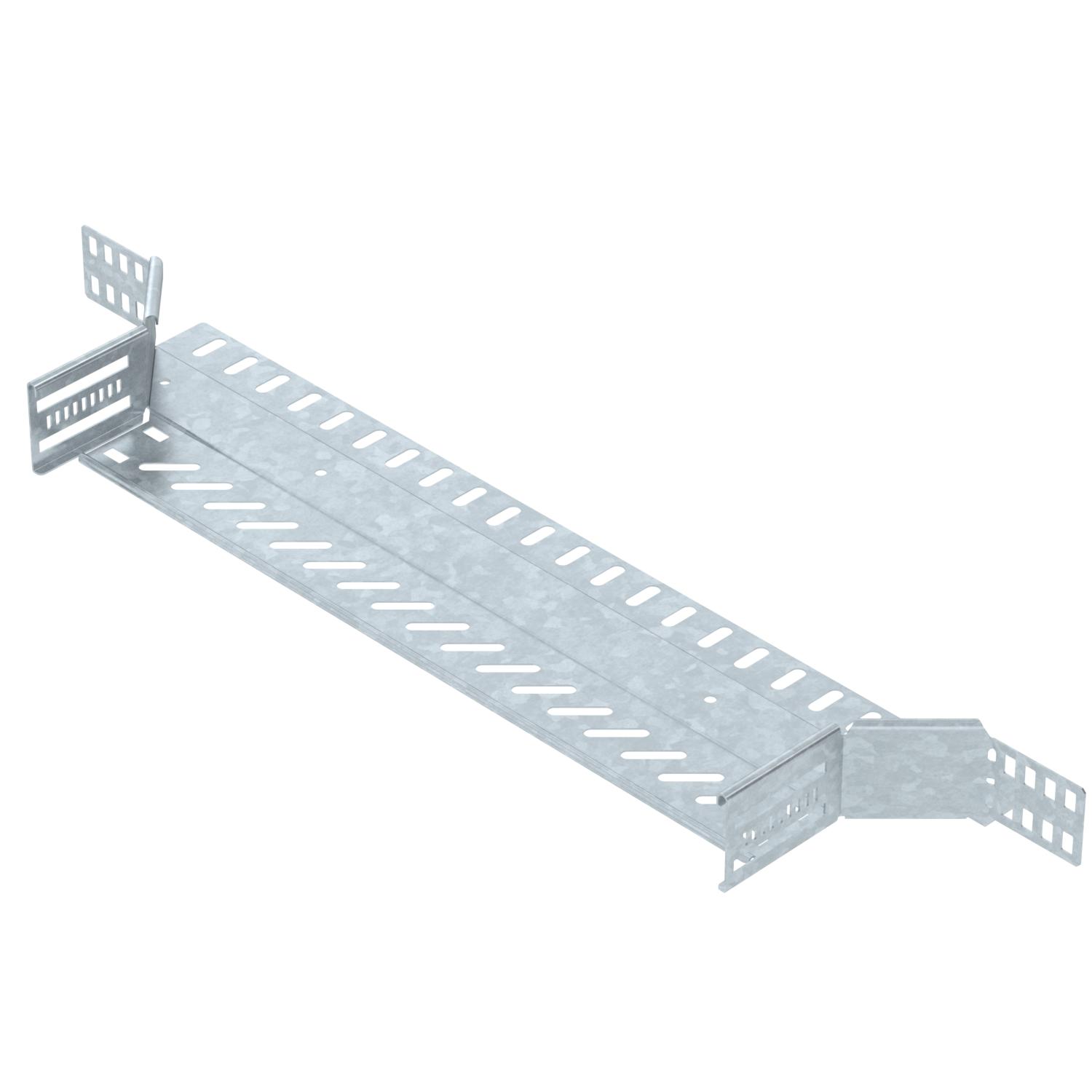

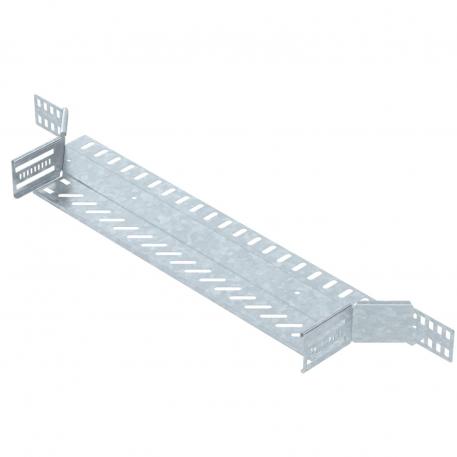

Aanbouw T-stuk 60 FT
Art.nr. 6042221 | EAN 4012197342517
- Productbeschrijving
-
ProductbeschrijvingAanbouw-aftakstuk voor het maken van een horizontale aftakking of kruising, gevormd onderdeel voor klik- en schroefbare kabelgoten, zijhoogte 60 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen en buiten. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Afgaande breedte 500 mm Breedte 500 mm Dimensie 60x500 Functiebehoud ja Geadviseerd aantal schroeven 16 St. Hoogte 60 mm Kleur zink Maat B 500 mm Materiaal Staal Materiaaldikte bodemplaat 1 mm NATO Gatenpatroon nee Oppervlak thermisch verzinkt Plaatdikte 1 mm Plaatdikte 1,25 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel aanbouw-aftakstuk DD
RAAD 500 DD 6042441 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage gevormd onderdeel A2
DOP A2 6035998 10 Stuks
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad RAA 650 FT / 6042221 , 0.19MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 45.23MB , pdfEU Conformiteitsverklaring RAA 650 FT / 6042221 , 0.12MB , pdfUK Conformiteitsverklaring RAA 650 FT / 6042221 , 0.09MB , pdfREACH Conformiteitsverklaring RAA 650 FT / 6042221 , 0.12MB , pdfRoHS Conformiteitsverklaring RAA 650 FT / 6042221 , 0.13MB , pdfSelectiehulp Selection aid cable trays, screwable , 2.17MB , pdfSelectiehulp Selection aid for cable trays, Magic , 0.23MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.73MB , pdfMontagehandleiding Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
