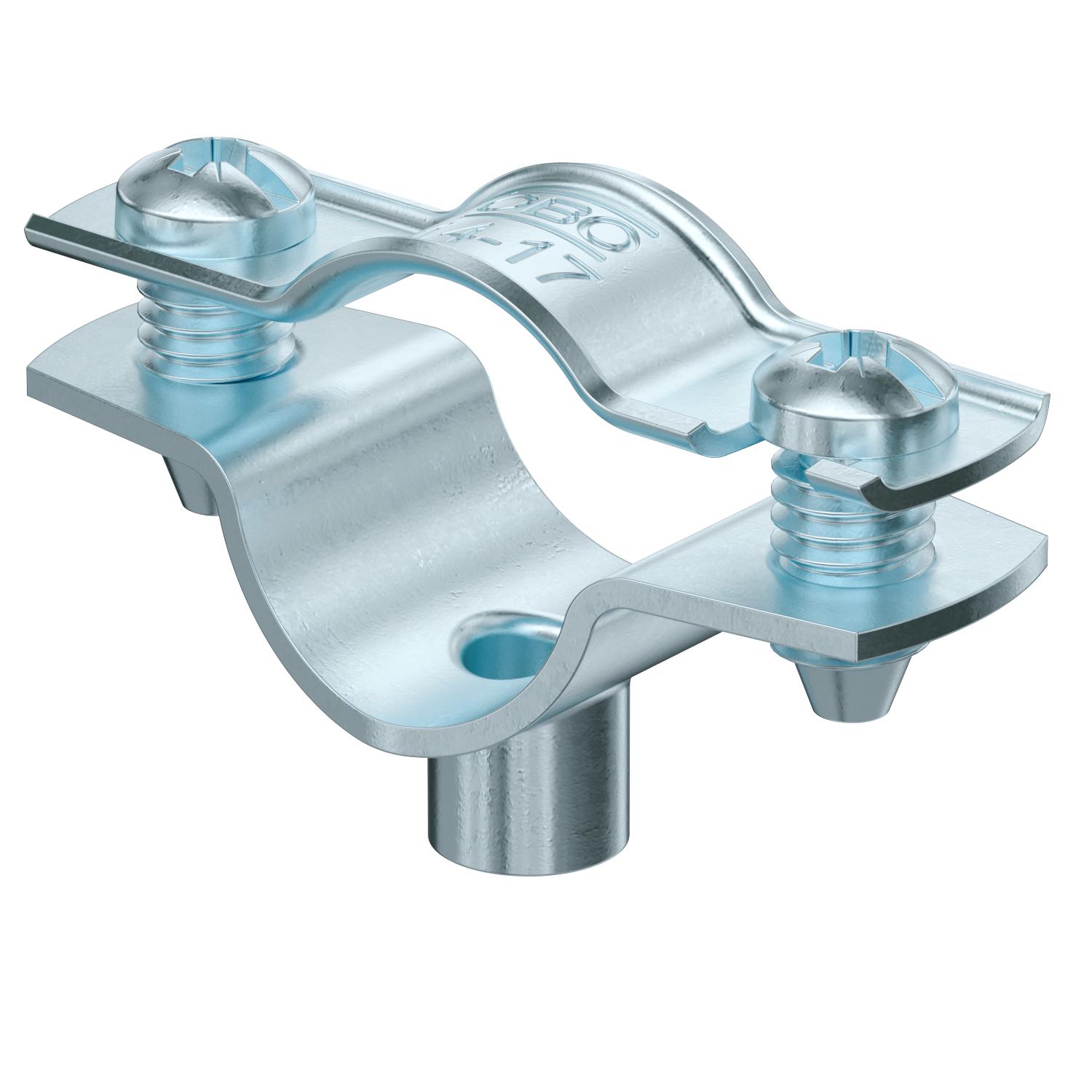

Afstandsklem 732 G

Art.nr. 1362417 | EAN 4012196599646

Staal
galvanisch verzinkt
Productbeschrijving

Productbeschrijving

Afstandsklem voor montage van buizen en kabels aan wand, plafond en vloer. Met zelfborgend deksel. Bevestiging via aanzet met binnendraad.

Toegelaten voor het functiebehoud conform DIN 4102 deel 12, functiebehoudklassen E 30 tot E90.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afmeting d max. 17 mm
Afmeting d min. 14 mm
Afmeting t1 (mm) 1,25
Afmeting t2 (mm) 1,25
Afstand tot de wand ja
CO₂-voetafdruk (GWP) van wieg tot poort 0,435 kg CO₂e / 1 Stuk
Dimensie 14-17mm
Geschikt in brandbeveiligingszone ja
Halogeenvrij ja

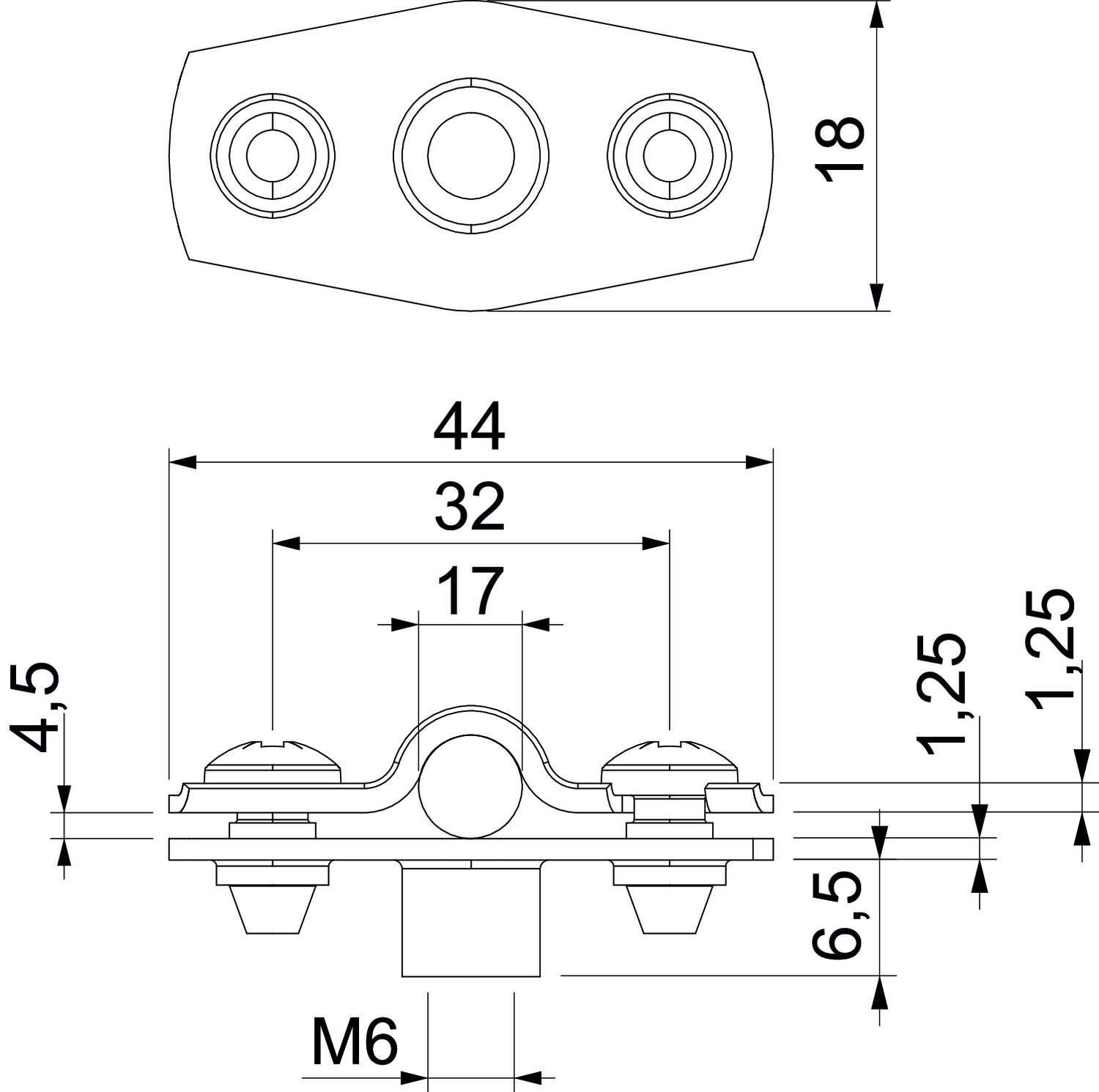

Maat A 44 mm
Maat B 32 mm
Maat b 18 mm
Maat D 17 mm
Maat H1 6,5 mm
Maat x 4,5 mm
Materiaal Staal
Materiaaldikte 1,25 mm
met kunststof mantel nee
Oppervlak galvanisch verzinkt
Spanbereik D max. 17 mm
Spanbereik D min. 14 mm
Type bevestiging schroefdraadaansluiting
Uitvoering Gesloten
UV-bestendig ja
voor diameter 14 - 17
Alle typen

Alle typen

Type Materiaaldikte Spanbereik D min. Spanbereik D max. Materiaal Oppervlak Art.nr. Aantal kl. VKE
ASG 732 6 G 1,25 mm 5 mm 6 mm Staal galvanisch verzinkt 1362404
25 Stuks
ASG 732 7 G 1,25 mm 6 mm 7 mm Staal galvanisch verzinkt 1362406
25 Stuks
ASG 732 8 G 1,25 mm 7 mm 8 mm Staal galvanisch verzinkt 1362408
25 Stuks
ASG 732 10 G 1,25 mm 8 mm 10 mm Staal galvanisch verzinkt 1362410
25 Stuks
ASG 732 12 G 1,25 mm 10 mm 12 mm Staal galvanisch verzinkt 1362412
25 Stuks
ASG 732 14 G 1,25 mm 12 mm 14 mm Staal galvanisch verzinkt 1362414
25 Stuks
ASG 732 17 G 1,25 mm 14 mm 17 mm Staal galvanisch verzinkt 1362417
25 Stuks
ASG 732 20 G 1,25 mm 17 mm 20 mm Staal galvanisch verzinkt 1362420
25 Stuks
ASG 732 25 G 1,25 mm 20 mm 25 mm Staal galvanisch verzinkt 1362424
25 Stuks
ASG 732 30 G 1,5 mm 25 mm 30 mm Staal galvanisch verzinkt 1362428
20 Stuks
ASG 732 36 G 1,5 mm 30 mm 36 mm Staal galvanisch verzinkt 1362432
20 Stuks
ASG 732 44 G 1,5 mm 36 mm 44 mm Staal galvanisch verzinkt 1362436
20 Stuks
ASG 732 53 G 1,5 mm 44 mm 53 mm Staal galvanisch verzinkt 1362440
20 Stuks
ASG 732 63 G 1,5 mm 53 mm 63 mm Staal galvanisch verzinkt 1362444
20 Stuks
