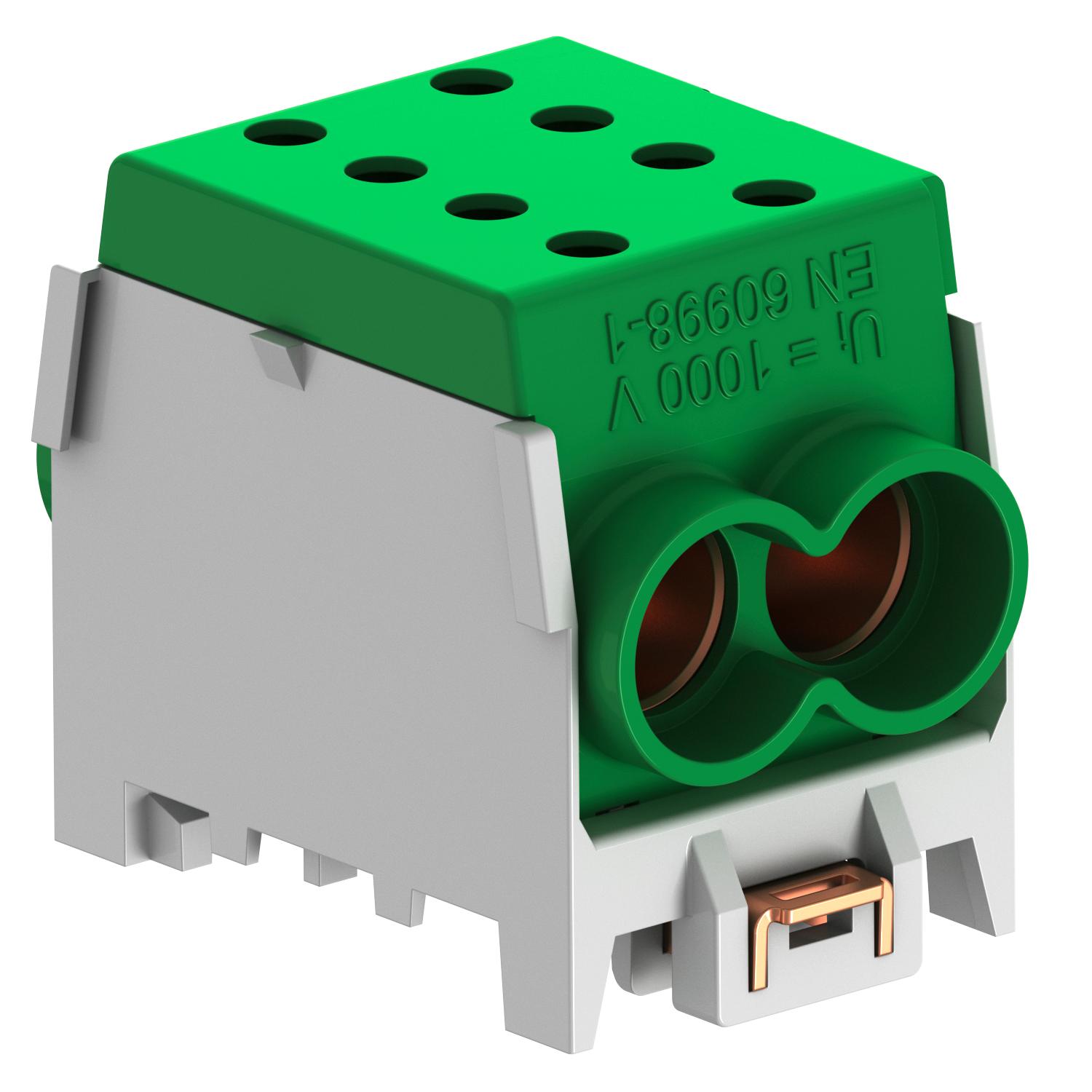

Aftak klemsteen, 1-polig
Art.nr. 2009044 | EAN 4012196614363
- Productbeschrijving
-
Productbeschrijving1-polige hoofdleidingsaftakklem 4 x 70 mm² aderaansluitingsdoorsneden per pool. Met 2 schroeven per klempunt voor een betrouwbare contactdruk. Uiterst bestendige snelbevestiging van verzinkt plaatstaal voor de eenvoudige montage op draagrails.
Klemmenafdekkingen zijn leverbaar in de gebruikelijke aderkleuren.
-
- Technische gegevens
-
Technische gegevens

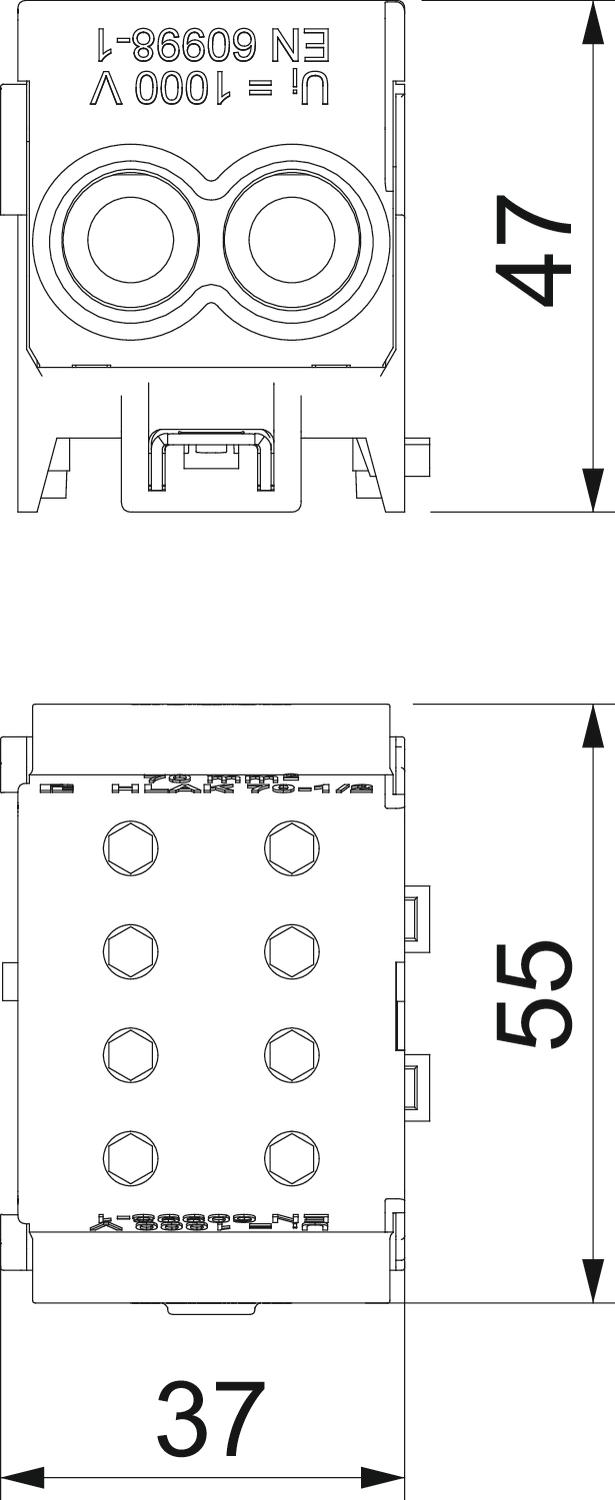

Aansluitbare aderdiameter massief max. 70 mm² Aansluitbare aderdiameter massief min. 4 mm² Aansluitbare aderdiameter meeraderig max. 70 mm² Aansluitbare aderdiameter meeraderig min. 4 mm² Aansluitbare aderdiameter soepel met adereindhuls max. 50 mm² Aansluitbare aderdiameter soepel met adereindhuls min. 4 mm² Aansluitdoorsnede meeraderig max. 70 mm² Aansluitdoorsnede meeraderig min. 4 mm² Aansluitpositie Boven/onder Aansluittype Schroeven Aantal klemmen 4 Aantal klemmen per pool 4 Aantal polen 1 Breedte 55 mm Dimensie 70/70mm² Geschikt voor flexibele ader nee Geschikt voor massieve ader ja Geschikt voor meeraderige geleiders ja Geschikt voor rondaderaansluiting ja Geschikt voor sectoraderaansluiting ja Geschikt voor vlakbandaansluiting nee Halogeenvrij ja Hoogte 40 mm Kleur grijs / groen Kunststof Thermoplast max. Aderdiameter 70 mm² max. Kabeldiameter 70 mm² max. Nominale bedrijfsstroom Ie 190 A Met bedieningshendels nee Nominale doorsnede min. 70 mm² Nominale spanning 960 V Nominale stroom 190 A Omgevingstemperatuur 40 °C ROHS-conform ja Slagvast ja Temperatuurbereik max. 70 °C Temperatuurbereik min. -25 °C Transparant nee VDE-getest ja Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 960°C - Alle typen
- Downloads
-
Specificatieblad HLAK 1-2x70 GRGN / 2009044 , 0.29MB , pdf
