Aftak klemsteen, 5-polig

Art.nr. 2009036 | EAN 4012196614332

Art.nr. / Type	2009036 / HLAK 5-10x16

Aansluittype	Schroeven

Productbeschrijving

Productbeschrijving

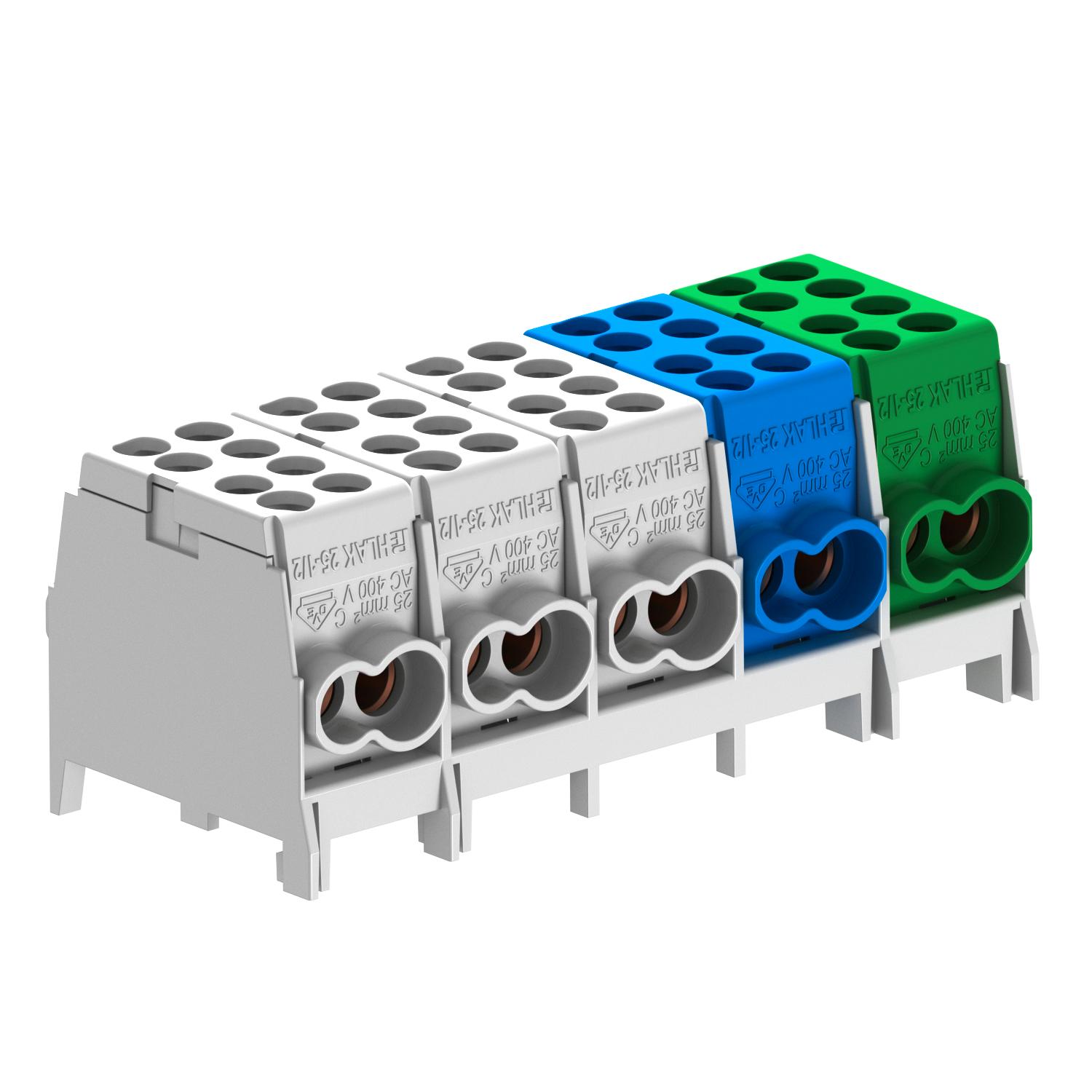

5-polige hoofdleidingaftakklem met 2 x 16 mm² + 2 x 25 mm² aderaansluitingsdiameters per pool. Met 2 schroeven per klempositie voor een veilige contactdruk. Uiterst bestendige snelbevestiging van verzinkt plaatstaal voor de eenvoudige montage op draagrails.

Klemmenafdekkingen zijn leverbaar in de gebruikelijke aderkleuren.

Technische gegevens

Technische gegevens

Aansluitbare aderdiameter massief max.	25 mm²
Aansluitbare aderdiameter massief min.	1,5 mm²
Aansluitbare aderdiameter meeraderig max.	25 mm²
Aansluitbare aderdiameter meeraderig min.	16 mm²
Aansluitbare aderdiameter soepel met adereindhuls max.	16 mm²
Aansluitbare aderdiameter soepel met adereindhuls min.	1,5 mm²
Aansluitdoorsnede meeraderig max.	25 mm²
Aansluitdoorsnede meeraderig min.	16 mm²
Aansluitpositie	Boven/onder
Aansluittype	Schroeven
Aantal klemmen	20
Aantal klemmen per pool	4
Aantal polen	5

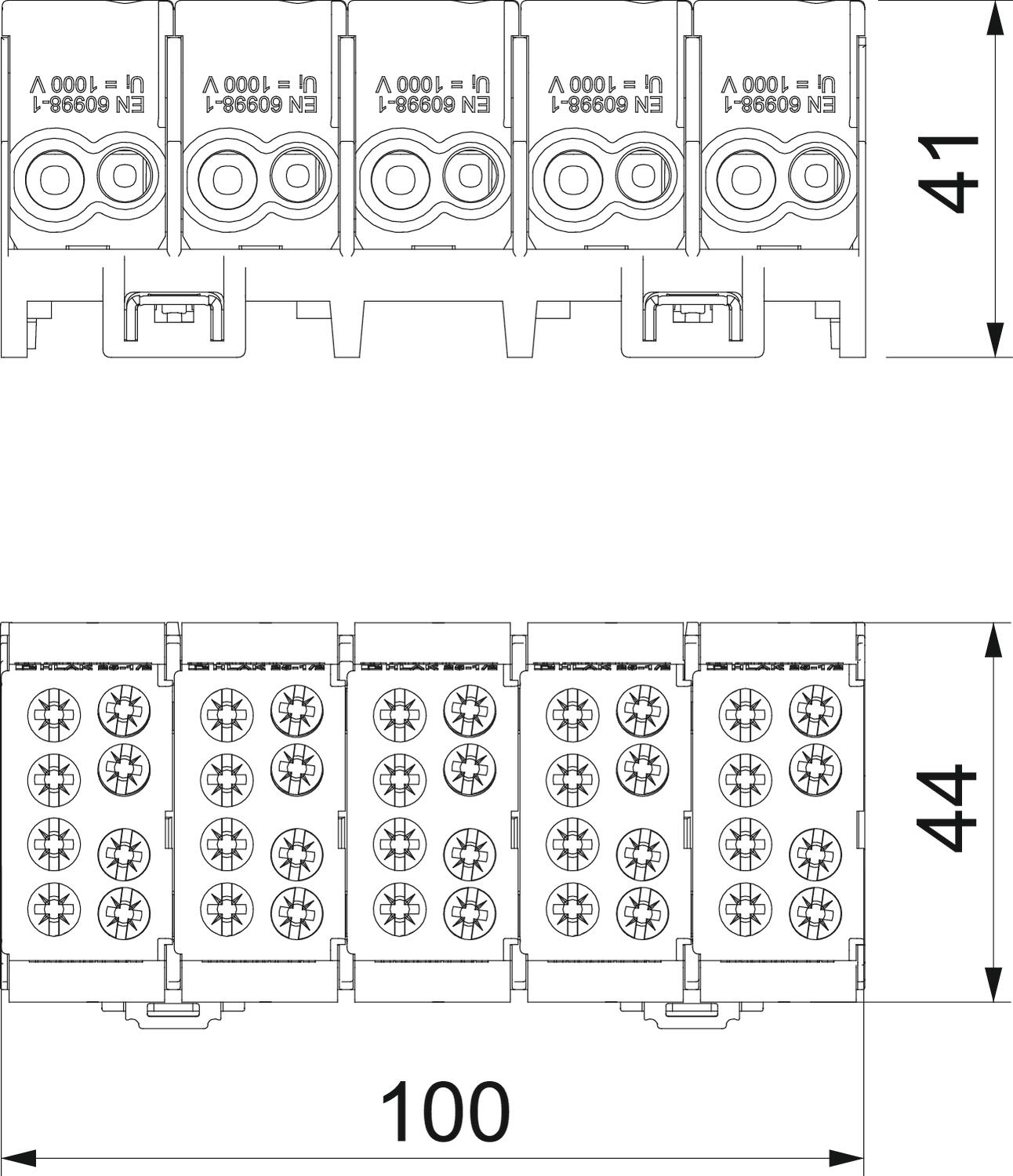

Breedte	47 mm
Dimensie	16/25mm²
Geschikt voor flexibele ader	nee
Geschikt voor massieve ader	ja
Geschikt voor meeraderige geleiders	ja
Geschikt voor rondaderaansluiting	ja
Geschikt voor sectoraderaansluiting	ja

Geschikt voor vlakbandaansluiting	nee
Halogeenvrij	ja
Hoogte	35 mm
Kunststof	Thermoplast
Lengte	100 mm
max. Aderdiameter	25 mm²
max. Kabeldiameter	25 mm²
max. Nominale bedrijfsstroom Ie	130 A
Met bedieningshendels	nee
Nominale doorsnede min.	25 mm²
Nominale spanning	960 V
Nominale stroom	130 A
Omgevingstemperatuur	40 °C
ROHS-conform	ja
Slagvast	ja
Temperatuurbereik max.	70 °C
Temperatuurbereik min.	-25 °C
Transparant	nee
VDE-getest	ja
Vlambestendig	volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 960°C
