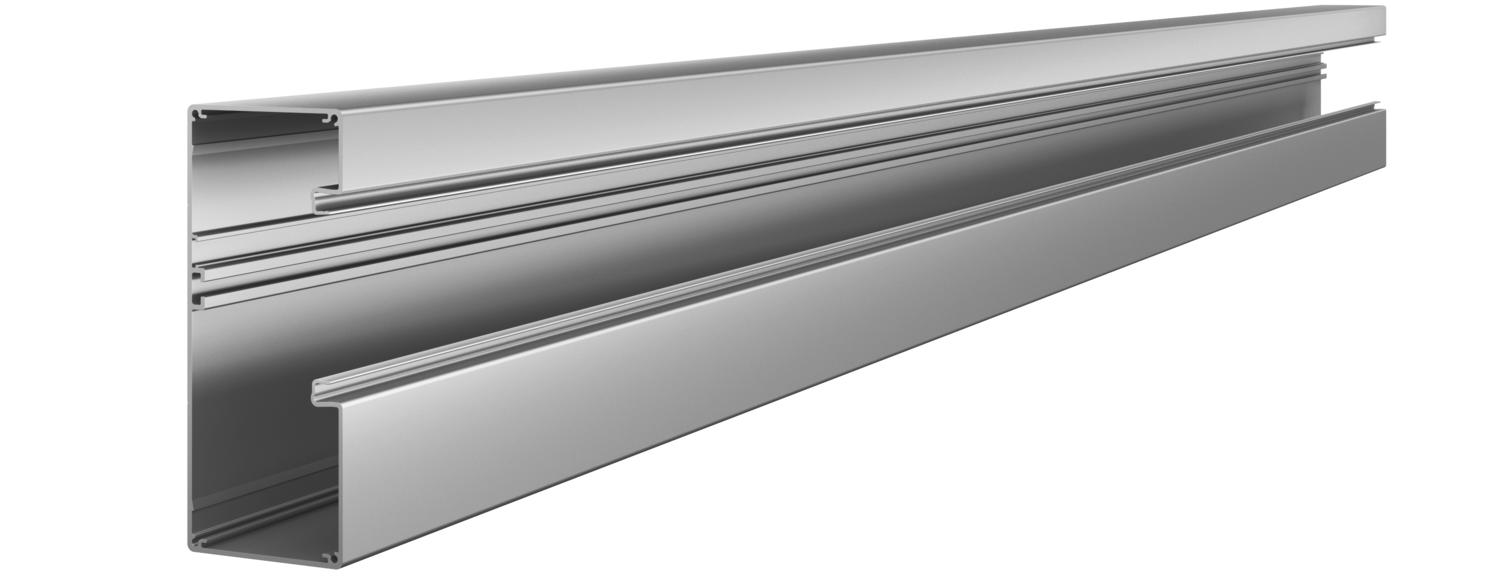

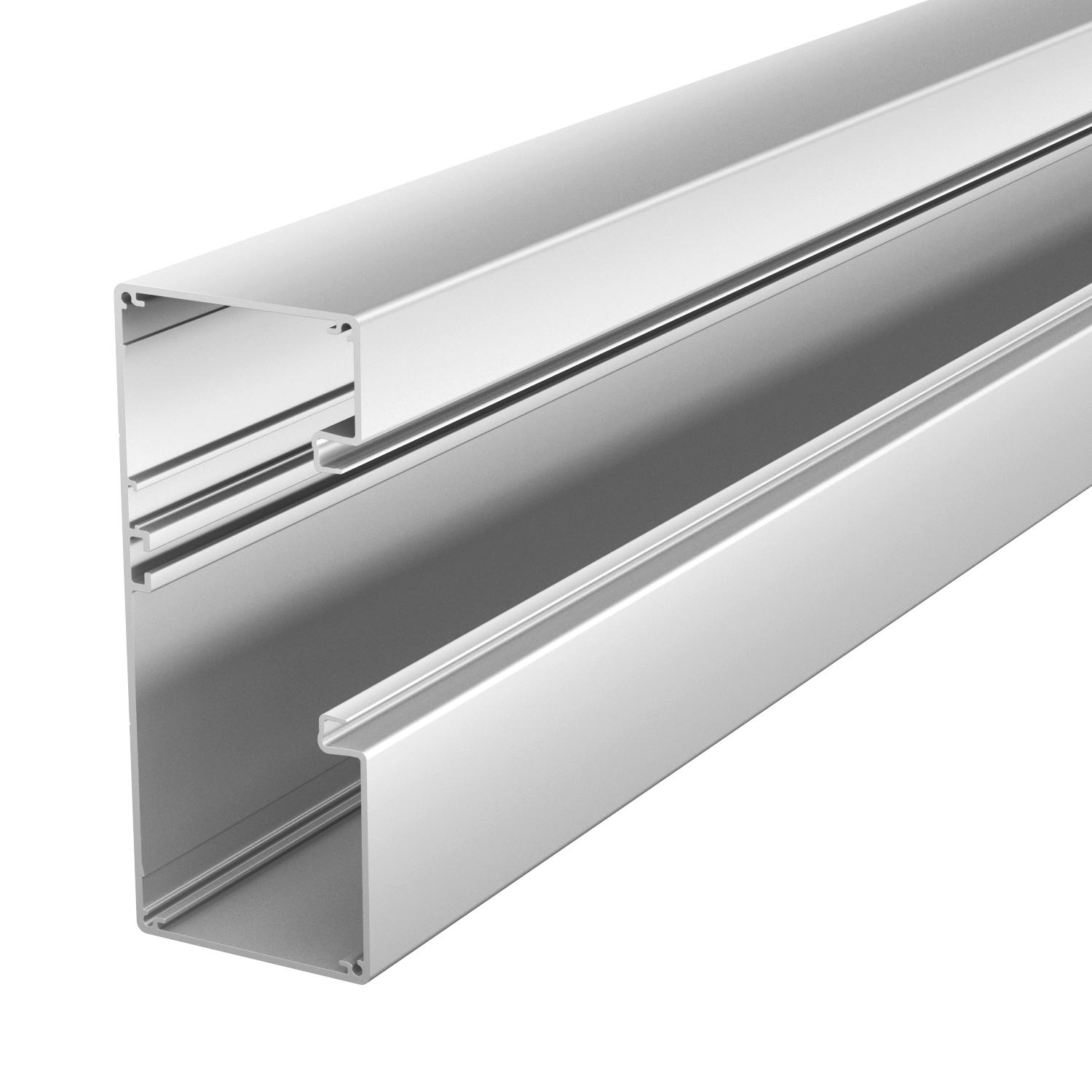

Apparatuurinbouwkanaal Rapid 80, kanaalbreedte 170, kanaalhoogte 70, asymmetrisch

Art.nr. 6279403 | EAN 4012195768722

2000 mm
Productbeschrijving
Productbeschrijving
Installatiekanaal zonder bodemperforatie geschikt voor directe wandmontage of op consoles. Overtollige lengtes tot 6000 mm voor draagprofielen en deksels en andere RAL-kleuren kunnen op aanvraag worden gerealiseerd. De zichtbare vlakken van de gelakte wandgoten zijn voorzien van beschermfolie.
Opmerking:
bij geanodiseerde wandgoten en hulpstukken van aluminium zijn door materiaal- en fabricagemethoden kleine kleurverschillen mogelijk die onvermijdelijk zijn (conform DIN 17 611). Als alternatief wordt een poedercoating in de kleur RAL 9006 (wit aluminium) aanbevolen.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Aantal deksels 1
Aantal insteekbare scheidingswanden 1
Antibacteriële behandeling nee
Beschermfolie ja
Beschermingsgraad IP 30
Beschermingsgraad IK-code IK10
Bodemperforatie zonder bodemperforatie

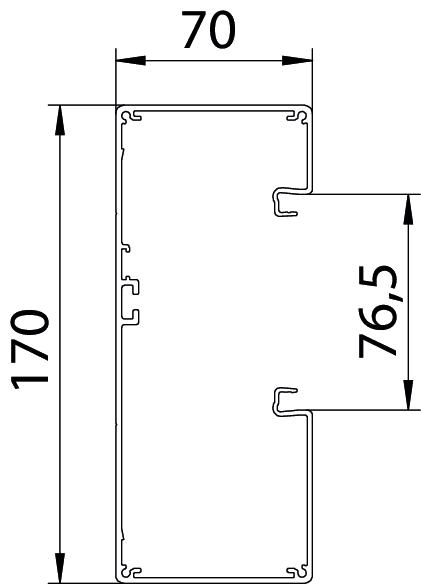

Breedte 170 mm
CO₂-voetafdruk (GWP) van wieg tot poort 33,8837 kg CO₂e / 1 Meter
Deksel meegeleverd nee
Dekselbreedte 76,5 mm
Dimensie 70x170x2000
Halogeenvrij ja
Hoogte 70 mm
Kabelklem nee
Kanaalverbinder nee
Kleur aluminium
Lengte 2000 mm
Materiaal aluminium
Model rechthoekig ja
Montagegat in bodem nee
Montagetype van deksels intern
Nuttige doorsnede 8620 mm²
Oppervlak geanodiseerd
Symmetrisch nee
Temperatuurbereik max. 60 °C
Temperatuurbereik min. -25 °C
Uitvoering achterwand (binnenzijde) Doorlopend C-profiel
Alle typen

Alle typen

Type Lengte Art.nr. Aantal kl. VKE
GA-A70170RW 2000 mm 6279400
2 m
GA-A70170EL 2000 mm 6279403
2 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppeling GA-KUP70 Koppeling GA-KUP70 GA-KUP70 6279701
1 VPE
Inbouwdoos 71GD6, 1-voudig Inbouwdoos 71GD6, 1-voudig 71GD6 6288610
5 Stuks
Inbouwdoos 71GD7-2, 2-voudig Inbouwdoos 71GD7-2, 2-voudig 71GD7-2 6288608
2 Stuks
Trekontlasting 7ZE Trekontlasting 7ZE 7ZE 6288790
50 Stuks
Deksel aluminium Deksel aluminium GA-OTEL 6279723
2 m
Borgklem RKV3V Borgklem RKV3V RKV3V 6288700
20 Stuks
Eindstuk, voor wandgoot type Rapid 80 type GA-70170 Eindstuk, voor wandgoot type Rapid 80 type GA-70170 GA-E70170EL 6279473
1 Stuks
Scheidingsschot GA-TW70 Scheidingsschot GA-TW70 GA-TW70 6279711
2 m
Deksel voor platte hoek, aluminium Deksel voor platte hoek, aluminium GA-OTFEL 6279736
1 Stuks
Kanaalklem KL80A Kanaalklem KL80A KL80A 6288640
20 Stuks
Aarddraadaansluithoek Aarddraadaansluithoek 8AWR 6288704
10 Stuks
Contactdoos AR45, 2-voudig Contactdoos AR45, 2-voudig SDE-RW D0RW2 6119407
1 Stuks
Downloads

Download

EU Conformiteitsverklaring GA-A70170EL / 6279403 , 0.15MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
