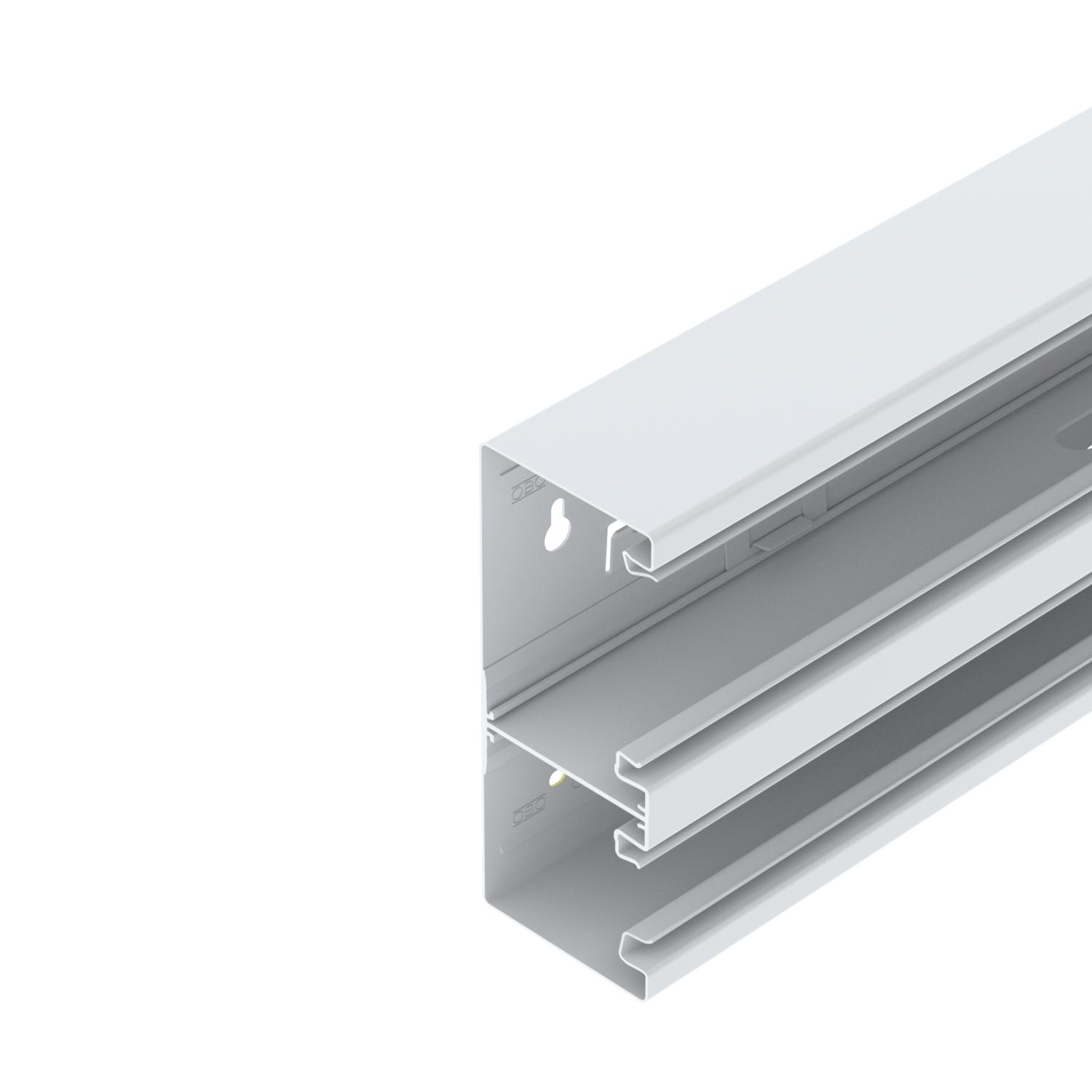

Apparatuurinbouwkanaal Rapid 80, kanaalbreedte 170, kanaalhoogte 70, asymmetrisch, dubbel
Art.nr. 6278200 | EAN 4012195664666
- Productbeschrijving
-

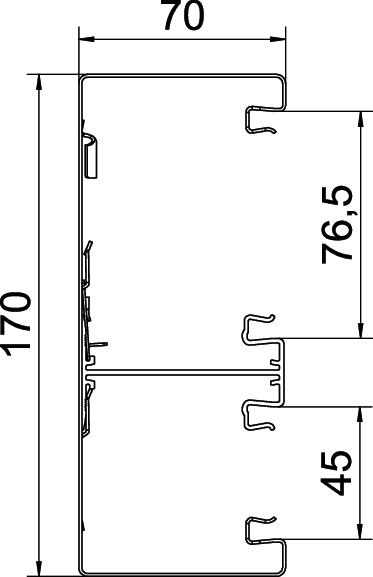

ProductbeschrijvingGS wandgoot voor montage op de wand of op bevestigingsconsoles. De GS wandgoot heeft zelf contact makende borglippen voor het bevestigen van een scheidingsschot van plaatstaal. De potentiaalvereffening tussen de kanaalonderdelen wordt via de koppeling gerealiseerd. Tussen de goot en het deksel wordt de potentiaalvereffening gewaarborgd door de gepatenteerde zelfcontact-makende kanaalafdekking. De systeemopening voor de apparatuurinbouw is werkelijk 76,5 mm. Het tweede kanaalcompartiment met een systeemopening van 45 mm is bedoeld voor de leidinginstallatie. Een inbouw van Module 45-schakel- en contactapparaten is hier niet mogelijk. De deksel moet afzonderlijk worden besteld.
Kanalen en deksels met lengtes tot 3000 mm en andere RAL-kleuren kunnen op aanvraag worden geleverd. De zichtbare vlakken van de gelakte installatiekanalen zijn voorzien van beschermfolie.
-
- Technische gegevens
-
Technische gegevens
Aantal deksels 2 Aantal insteekbare scheidingswanden 1 Antibacteriële behandeling nee Beschermfolie ja Beschermingsgraad IP 30 Beschermingsgraad IK-code IK10 Bodemperforatie met deksel en bodemperforatie Breedte 170 mm Breedte bovenstuk 2 45 mm CO₂-voetafdruk (GWP) van wieg tot poort 19,9725 kg CO₂e / 1 Meter Deksel meegeleverd nee Dekselbreedte 76,5 mm Dimensie 70x170x2000 Halogeenvrij ja Hoogte 70 mm Kabelklem nee Kanaalverbinder nee Kleur zuiver wit; RAL 9010 Lengte 2000 mm Materiaal Staal Model rechthoekig ja Montagegat in bodem ja Montagetype van deksels intern Nuttige doorsnede 9645 mm² Symmetrisch nee Temperatuurbereik max. 60 °C Temperatuurbereik min. -25 °C Uitvoering achterwand (binnenzijde) Met borglip - Alle typen
-
Systeemtoebehoren
- Downloads
-
Specificatieblad GS-D70170RW / 6278200 , 0.19MB , pdfBrochure Rapid 80 wandkanalen , 2.10MB , pdfEU Conformiteitsverklaring GS-D70170RW / 6278200 , 0.16MB , pdfUK Conformiteitsverklaring GS-D70170RW / 6278200 , 0.14MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
Koppeling GS-KUP70
Inbouwdoos 71GD6, 1-voudig
Inbouwdoos 71GD7-2, 2-voudig
Trekontlasting 7ZE
Kanaaldeksel plaatstaal
Borgklem RKV3V
Naadafdekking, kanaalhoogte 70 mm
Eindstuk, voor wandgoot type Rapid 80 type GS--70170
Scheidingsschot GS-TW70

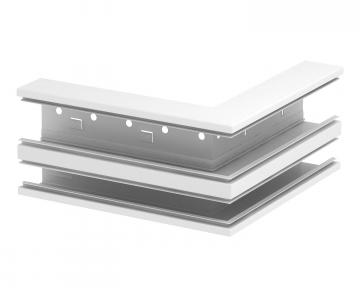

Buitenhoek, asymmetrisch, dubbel voor installatiekanaal Rapid 80 type GS-D70170
Buitenhoek deksel plaatstaal

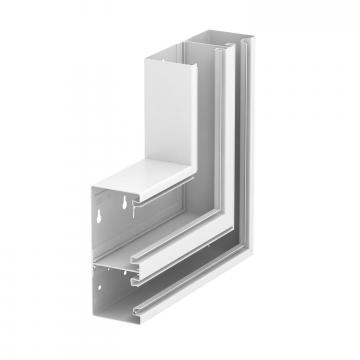

Platte hoek, asymmetrisch, dalend dubbel, voor wandgoot Rapid 80 type GS-D70170

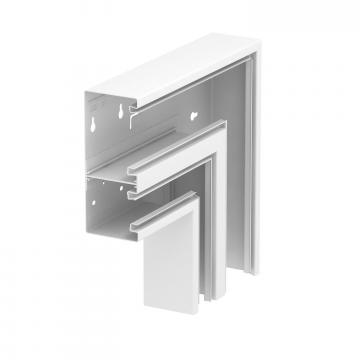

Platte hoek, asymmetrisch, dalend, dubbel, voor installatiekanaal Rapid 80 type GS-D70170
Deksel voor platte hoek, plaatstaal
Binnenhoek, asymmetrisch, dubbel, voor installatiekanaal Rapid 80, type GS-D70170
T-stuk, asymmetrisch, dubbel, voor installatiekanaal Rapid 80 type GS-D70170
Kanaalklem KL80A
Aarddraadaansluithoek
Contactdoos AR45, 2-voudig
