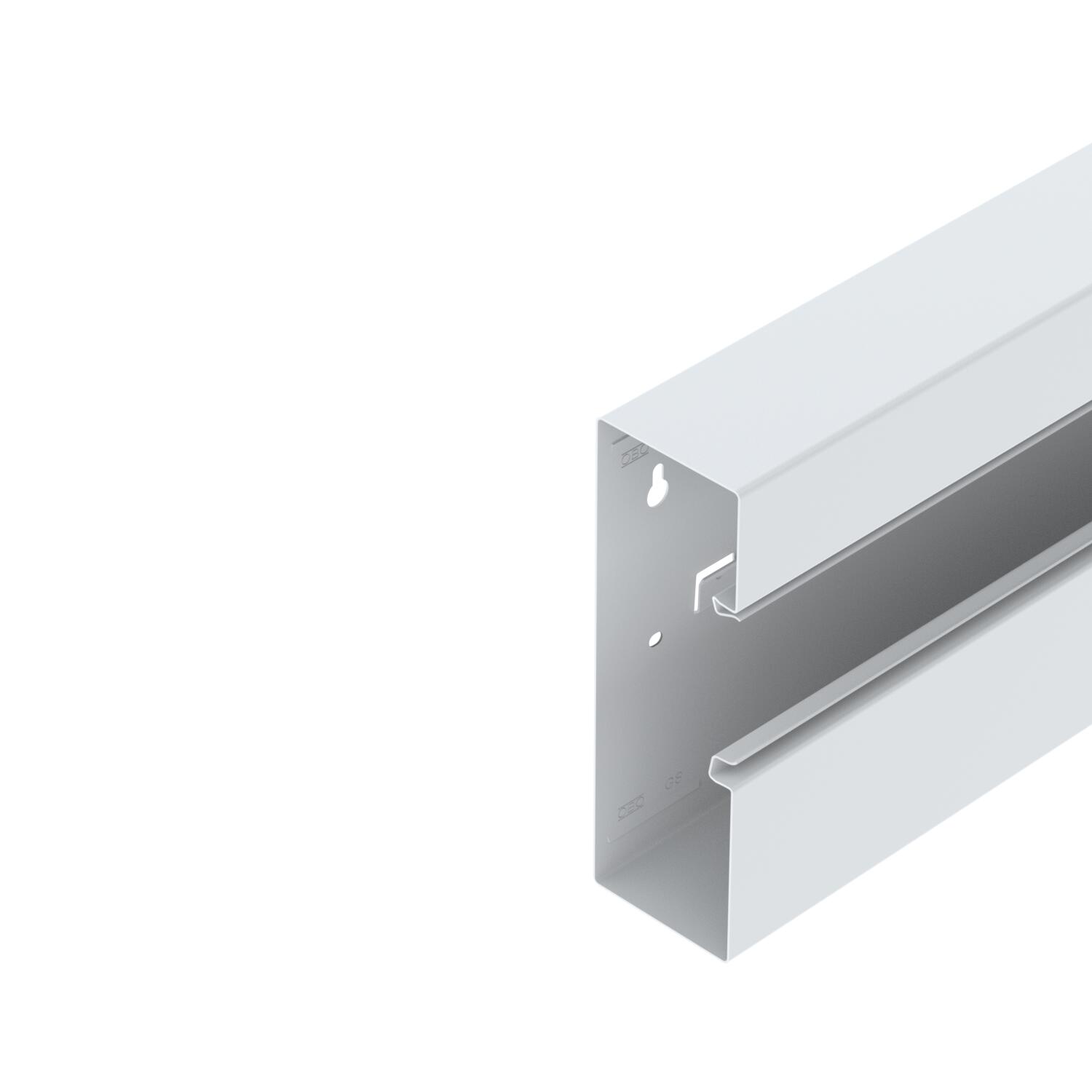

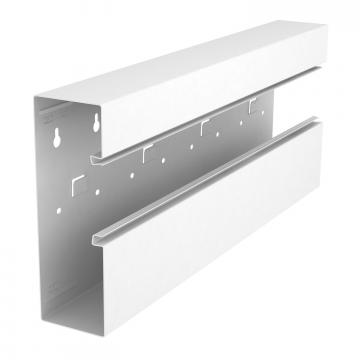

Apparatuurinbouwkanaal Rapid 80, kanaalbreedte 210, kanaalhoogte 70, asymmetrisch
Art.nr. 6278000 | EAN 4012195663744
- Productbeschrijving
-
ProductbeschrijvingGS installatiekanaal voor montage op de wand of op bevestigingsconsoles. Het GS Installatiekanaal heeft zelf contact makende borglippen voor het bevestigen van een scheidingsschot van plaatstaal. De potentiaalvereffening tussen de kanaalonderdelen wordt via de koppeling gerealiseerd. Tussen het kanaal en het deksel wordt de potentiaalvereffening gewaarborgd door de gepatenteerde zelf contact makende kanaalafdekking. De systeemopening is werkelijk 76,5 mm. Het deksel moet afzonderlijk worden besteld.
Kanalen en deksels met lengtes tot 3000 mm en andere RAL-kleuren kunnen op aanvraag worden geleverd. De zichtbare vlakken van de gelakte installatiekanalen zijn voorzien van beschermfolie.
-
- Technische gegevens
-
Technische gegevens

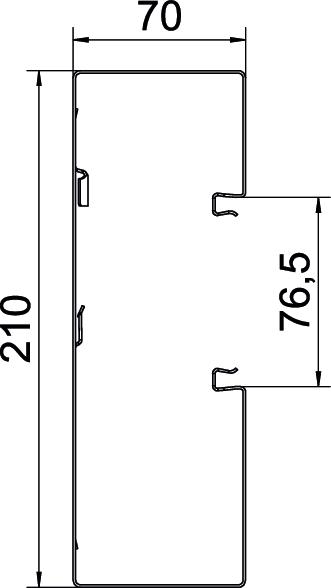

Aantal deksels 1 Aantal insteekbare scheidingswanden 1 Antibacteriële behandeling nee Beschermfolie ja Beschermingsgraad IP 30 Beschermingsgraad IK-code IK10 Bodemperforatie met deksel en bodemperforatie Breedte 210 mm CO₂-voetafdruk (GWP) van wieg tot poort 0,3202 kg CO₂e / 1 Meter Deksel meegeleverd nee Dekselbreedte 76,5 mm Dimensie 70x210x2000 Halogeenvrij ja Hoogte 70 mm Kabelklem nee Kanaalverbinder nee Kleur zuiver wit; RAL 9010 Lengte 2000 mm Materiaal Staal Model rechthoekig ja Montagegat in bodem ja Montagetype van deksels intern Nuttige doorsnede 12700 mm² Symmetrisch nee Temperatuurbereik max. 60 °C Temperatuurbereik min. -25 °C Uitvoering achterwand (binnenzijde) Met borglip - Alle typen
-
Systeemtoebehoren
- Downloads
-
Specificatieblad GS-A70210RW / 6278000 , 0.18MB , pdfBrochure Rapid 80 wandkanalen , 2.10MB , pdfEU Conformiteitsverklaring GS-A70210RW / 6278000 , 0.16MB , pdfUK Conformiteitsverklaring GS-A70210RW / 6278000 , 0.14MB , pdfREACH Conformiteitsverklaring GS-A70210RW / 6278000 , 0.12MB , pdfRoHS Conformiteitsverklaring GS-A70210RW / 6278000 , 0.12MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
Koppeling GS-KUP70
Inbouwdoos 71GD6, 1-voudig
Inbouwdoos 71GD7-2, 2-voudig
Trekontlasting 7ZE
Kanaaldeksel plaatstaal
Borgklem RKV3V

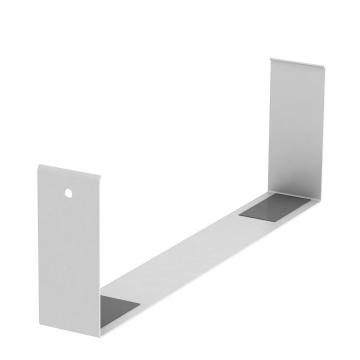

Naadafdekking, kanaalhoogte 70 mm

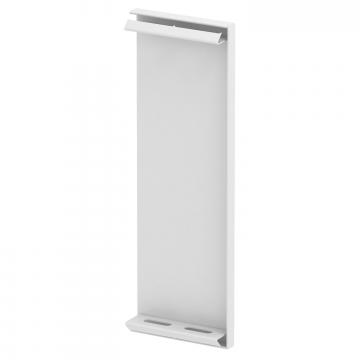

Eindstuk, voor wandgoot type Rapid 80 type GS--70210
Scheidingsschot GS-TW70

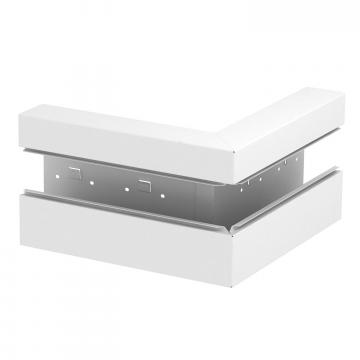

Buitenhoek, asymmetrisch, voor wandgoot Rapid 80 type GS-A70210
Buitenhoek deksel plaatstaal

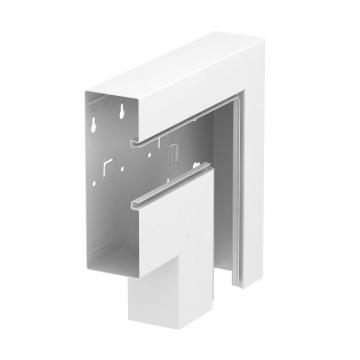

Platte hoek, asymmetrisch, stijgend, voor installatiekanaal Rapid 80 type GS-A70210

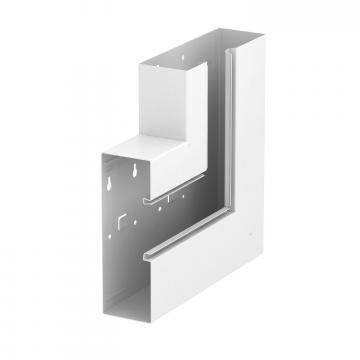

Platte hoek, asymmetrisch, dalend, voor wandgoot Rapid 80 type GS-A70210
Deksel voor platte hoek, plaatstaal

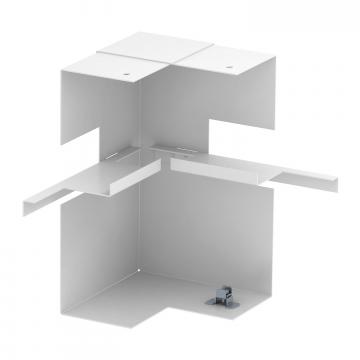

Binnenhoek, asymmetrisch, voor installatiekanaal Rapid 80 type GK-A70210
