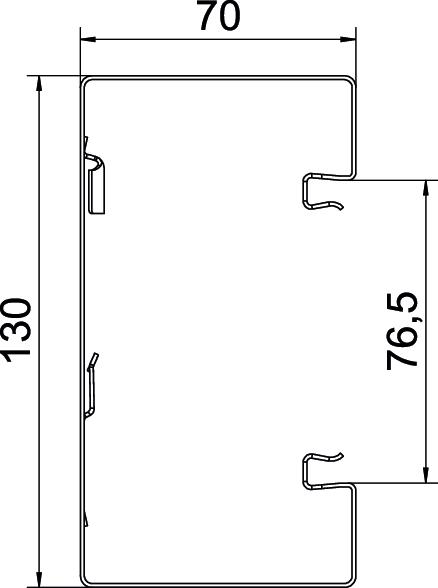

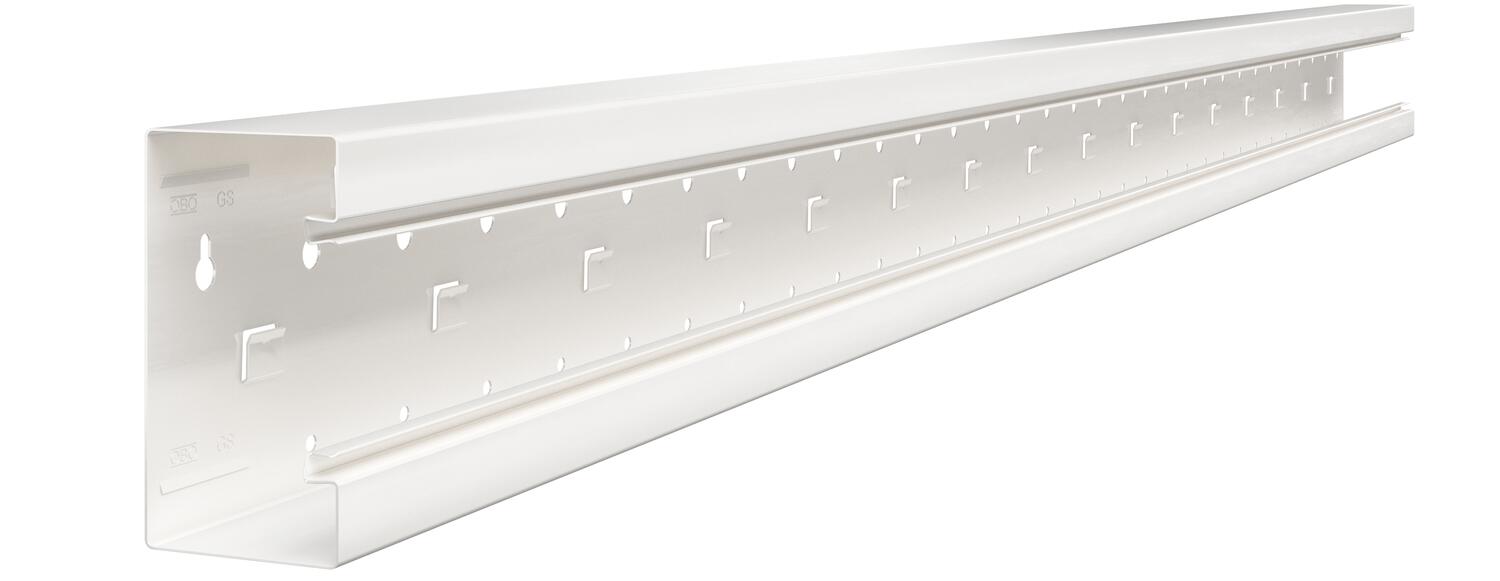

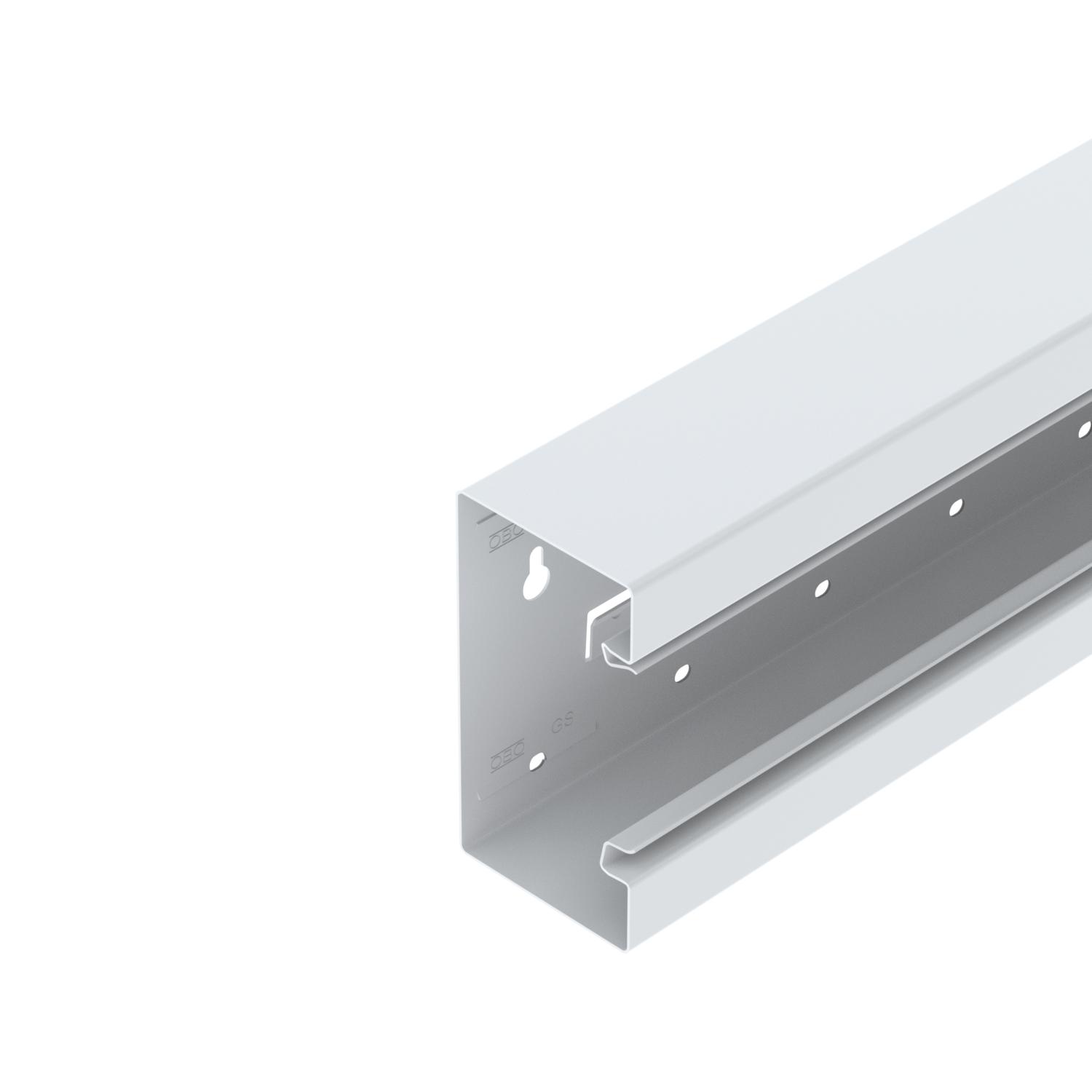

Apparatuurinbouwkoker Rapid 80, kanaalbreedte 130, kanaalhoogte 70, symmetrisch
Art.nr. 6277200 | EAN 4012195660002
- Productbeschrijving
-
ProductbeschrijvingGS wandgoot voor montage op de wand of op bevestigingsconsoles. De GS wandgoot heeft zelf contact makende borglippen voor het bevestigen van een scheidingsschot van plaatstaal. De potentiaalvereffening tussen de kanaalonderdelen wordt via de koppeling gerealiseerd. Tussen de goot en het deksel wordt de potentiaalvereffening gewaarborgd door de gepatenteerde zelf contact makende kanaalafdekking. De systeemopening is werkelijk 76,5 mm. Het deksel moet afzonderlijk worden besteld.
Kanalen en deksels met lengtes tot 3000 mm en andere RAL-kleuren kunnen op aanvraag worden geleverd. De zichtbare vlakken van de gelakte installatiekanalen zijn voorzien van beschermfolie.
-
- Technische gegevens
-
Technische gegevens
Aantal deksels 1 Aantal insteekbare scheidingswanden 1 Antibacteriële behandeling nee Beschermfolie ja Beschermingsgraad IP 30 Beschermingsgraad IK-code IK10 Bodemperforatie met deksel en bodemperforatie Breedte 130 mm CO₂-voetafdruk (GWP) van wieg tot poort 0,168 kg CO₂e / 1 Meter Deksel meegeleverd nee Dekselbreedte 76,5 mm Dimensie 70x130x2000 Halogeenvrij ja Hoogte 70 mm Kabelklem nee Kanaalverbinder nee Kleur zuiver wit; RAL 9010 Lengte 2000 mm Materiaal Staal Model rechthoekig ja Montagegat in bodem ja Montagetype van deksels intern Nuttige doorsnede 7480 mm² Symmetrisch ja Temperatuurbereik max. 60 °C Temperatuurbereik min. -25 °C Uitvoering achterwand (binnenzijde) Met borglip - Alle typen
-
Systeemtoebehoren
- Downloads
-
Specificatieblad GS-S70130RW / 6277200 , 0.19MB , pdfBrochure Rapid 80 wandkanalen , 2.10MB , pdfEU Conformiteitsverklaring GS-S70130RW / 6277200 , 0.15MB , pdfUK Conformiteitsverklaring GS-S70130RW / 6277200 , 0.14MB , pdfREACH Conformiteitsverklaring GS-S70130RW / 6277200 , 0.12MB , pdfRoHS Conformiteitsverklaring GS-S70130RW / 6277200 , 0.12MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
Koppeling GS-KUP70
Inbouwdoos 71GD6, 1-voudig
Inbouwdoos 71GD7-2, 2-voudig
Trekontlasting 7ZE
Kanaaldeksel plaatstaal
Borgklem RKV3V
Naadafdekking, kanaalhoogte 70 mm
Eindstuk, voor wandgoot type Rapid 80 type GS--70130
Scheidingsschot GS-TW70

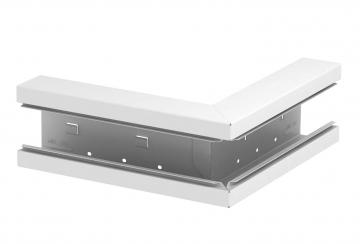

Buitenhoek, symmetrisch, voor wandgoot Rapid 80, type GS-S70130
Buitenhoek deksel plaatstaal

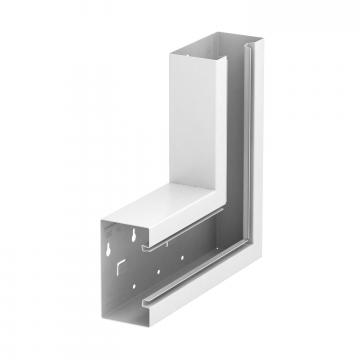

Platte hoek, symmetrisch, voor wandgoot Rapid 80 type GS-S70130
Deksel voor platte hoek, plaatstaal

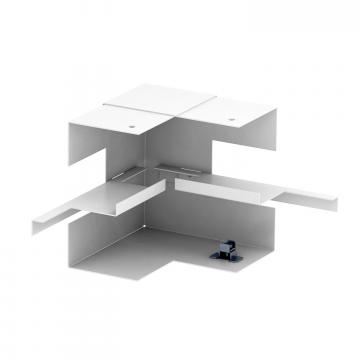

Binnenhoek, symmetrisch voor wandgoot Rapid 80, type GS-S70130
T-stuk, symmetrisch, voor wandgoot Rapid 80, type GS-S70130
Kanaalklem KL80A
Aarddraadaansluithoek
Contactdoos AR45, 2-voudig
