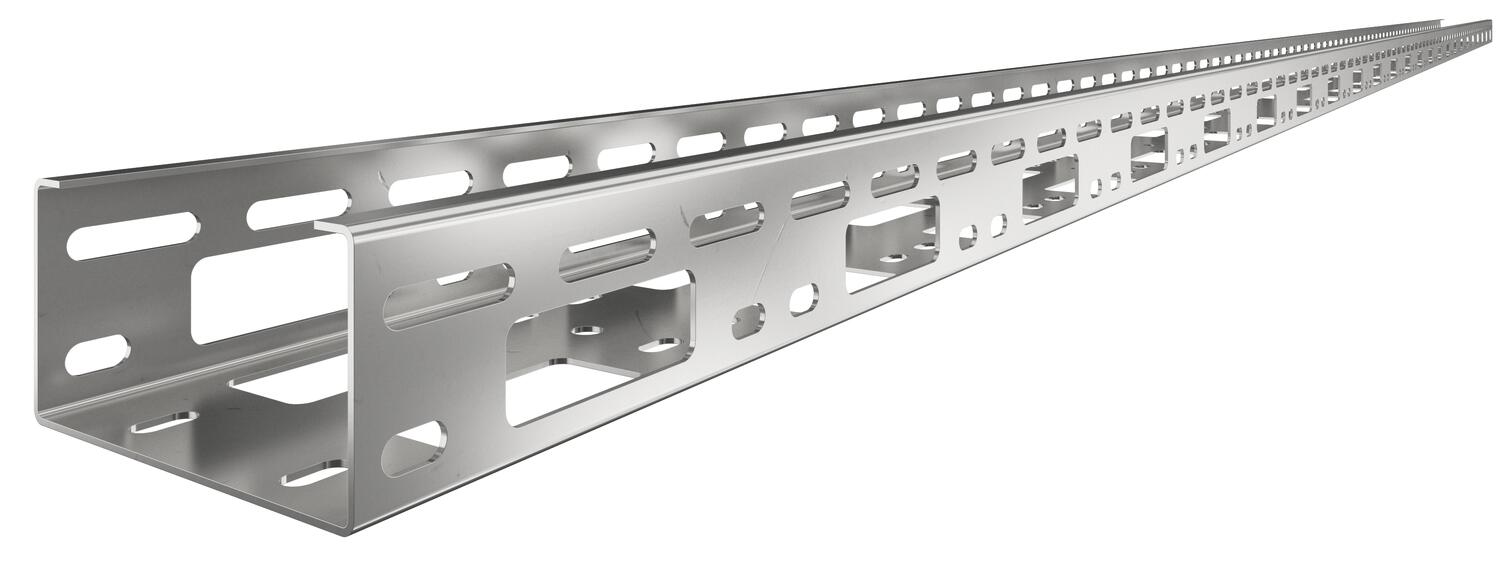

AZ-minikanaal 100 A2
Art.nr. 6075304 | EAN 4012196069255
- Productbeschrijving
-
Productbeschrijving
AZ-minikanaal met een zijhoogte van 50 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
-
- Technische gegevens
-

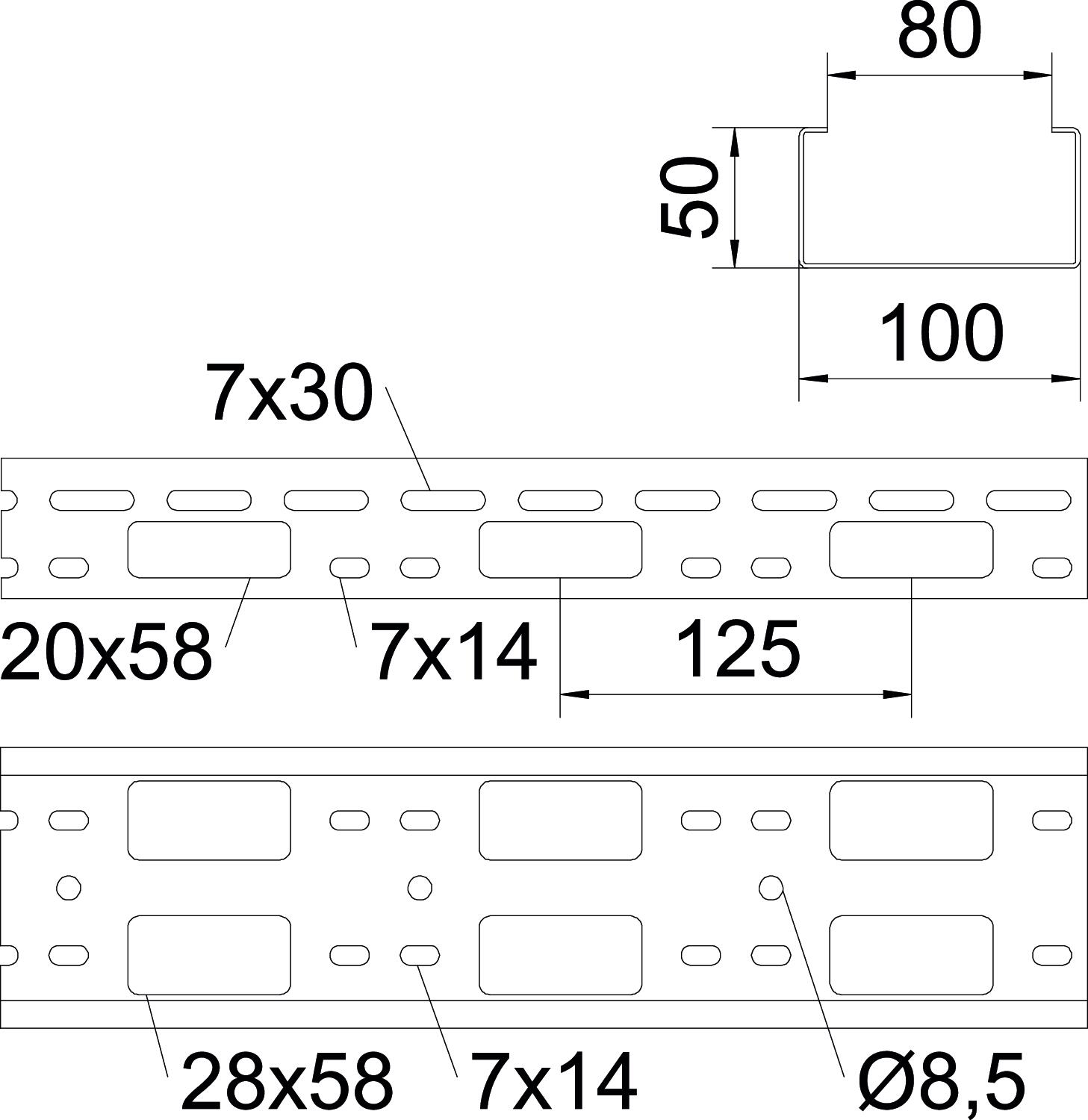

Afmetingen
Breedte 100 mm CO₂-voetafdruk (GWP) van wieg tot poort 5,796 kg CO₂e / 1 Meter Dimensie 50x100x3000 Functiebehoud nee Hoogte 50 mm Kleur roestvrij staal Lengte 3000 mm Maat B 100 mm Materiaal Roestvast staal 1.4301 Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 5000 mm² Nuttige doorsnede 50 cm² Oppervlak blank, nabehandeld Plaatdikte 1,5 mm Roestvast staal, gebeitst nee Steunafstand 1,0 m 1,7 kN/m Steunafstand 1,5 m 1,5 kN/m Steunafstand 2,0 m 1 kN/m Steunafstand 2,5 m 0,8 kN/m Steunafstand 3,0 m 0,25 kN/m Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram AZ-minikanaal
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder A2
VF AZK A2 6066569 10 Stuks
Kabelbeschermring 915 PE
KSR-915 PE 6066704 25 Stuks
Kabelbeschermring 910 PE
KSR-910 PE 6066712 25 Stuks

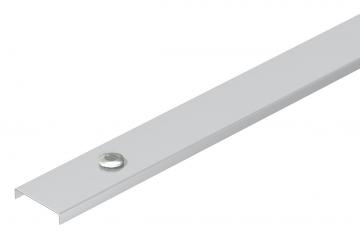

Deksel met draaigrendel A2
AZDMD 100 A2 6080294 3 m Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

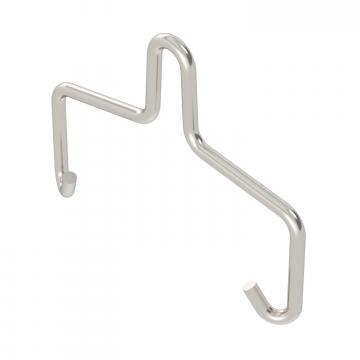

Ophangbeugel 100 A4
AHB 100 D5 A4 6066514 50 Stuks - Downloads
-
