AZ-minikanaal 150 A2

Art.nr. 6075330 | EAN 4012195811145

6075330 / AZK 150 A2
3000 mm
150 mm
1,5 mm
nee
Productbeschrijving

Productbeschrijving

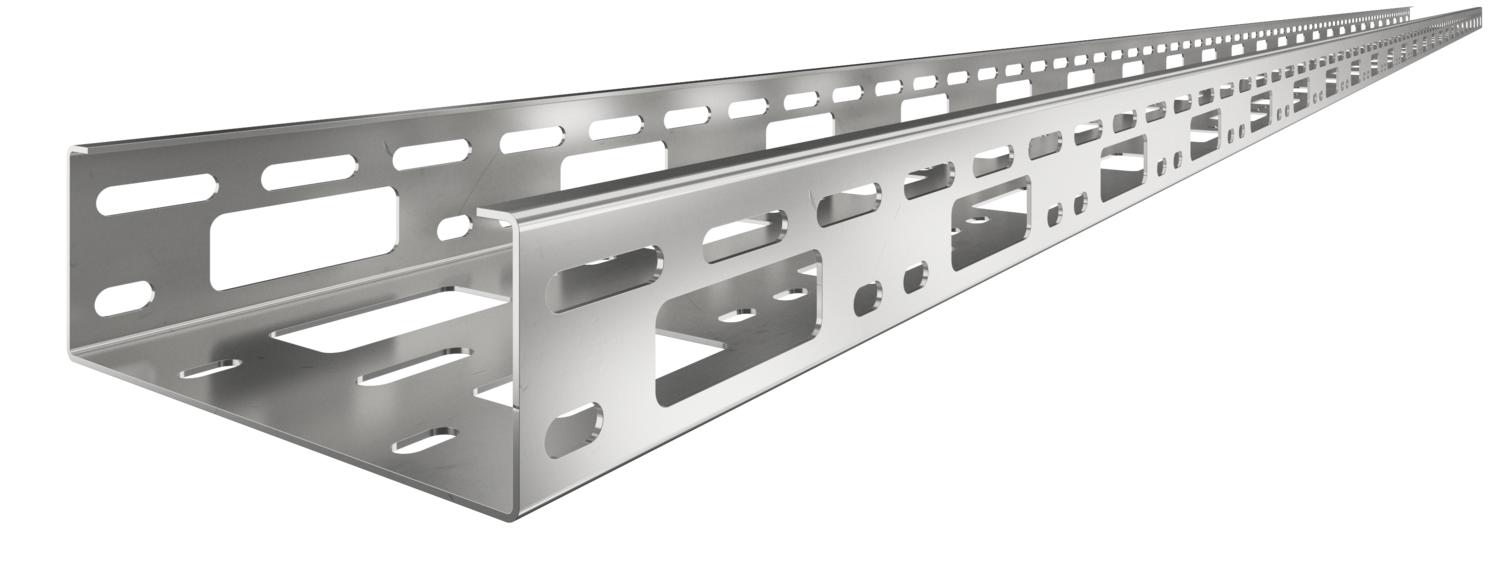

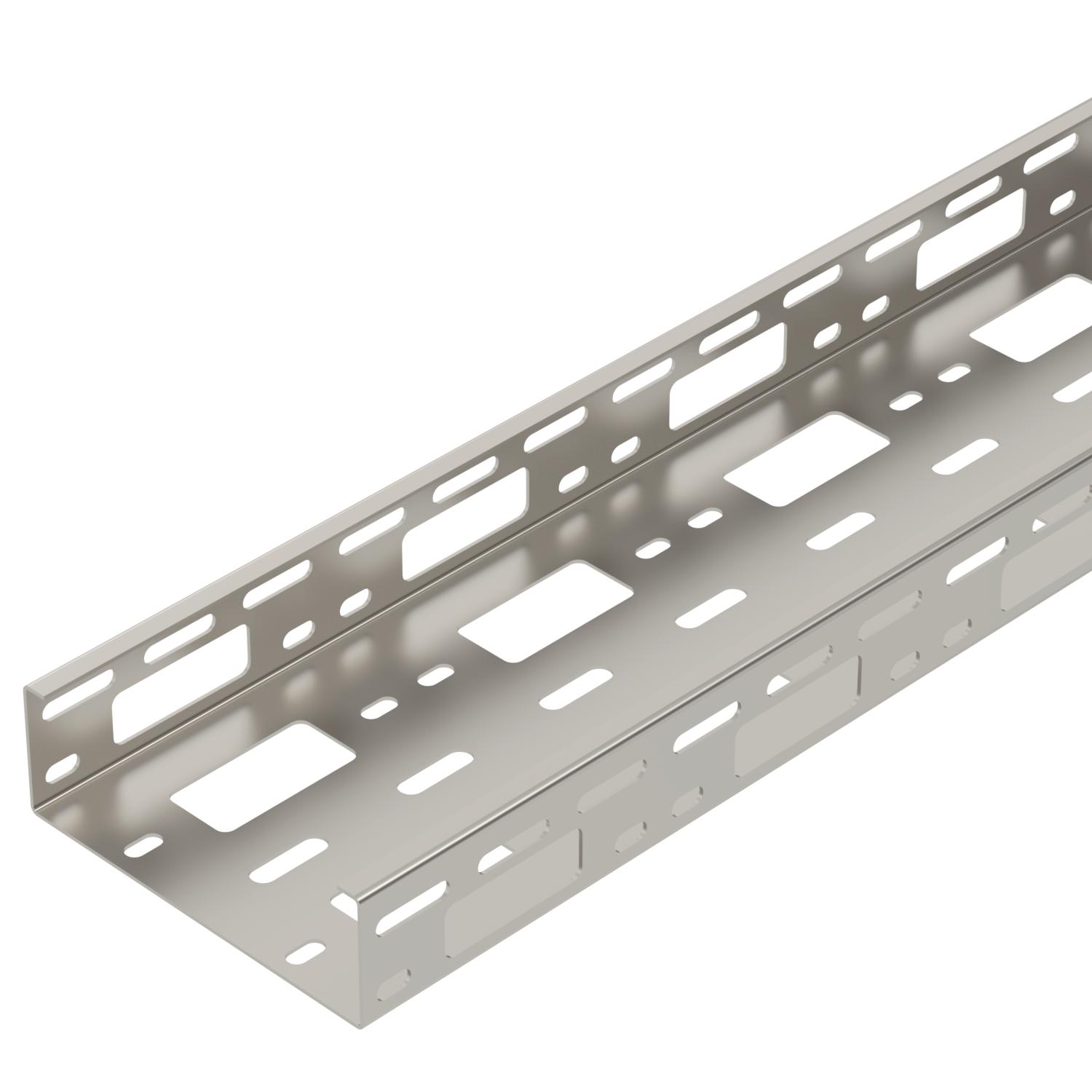

AZ-minikanaal met een zijhoogte van 50 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

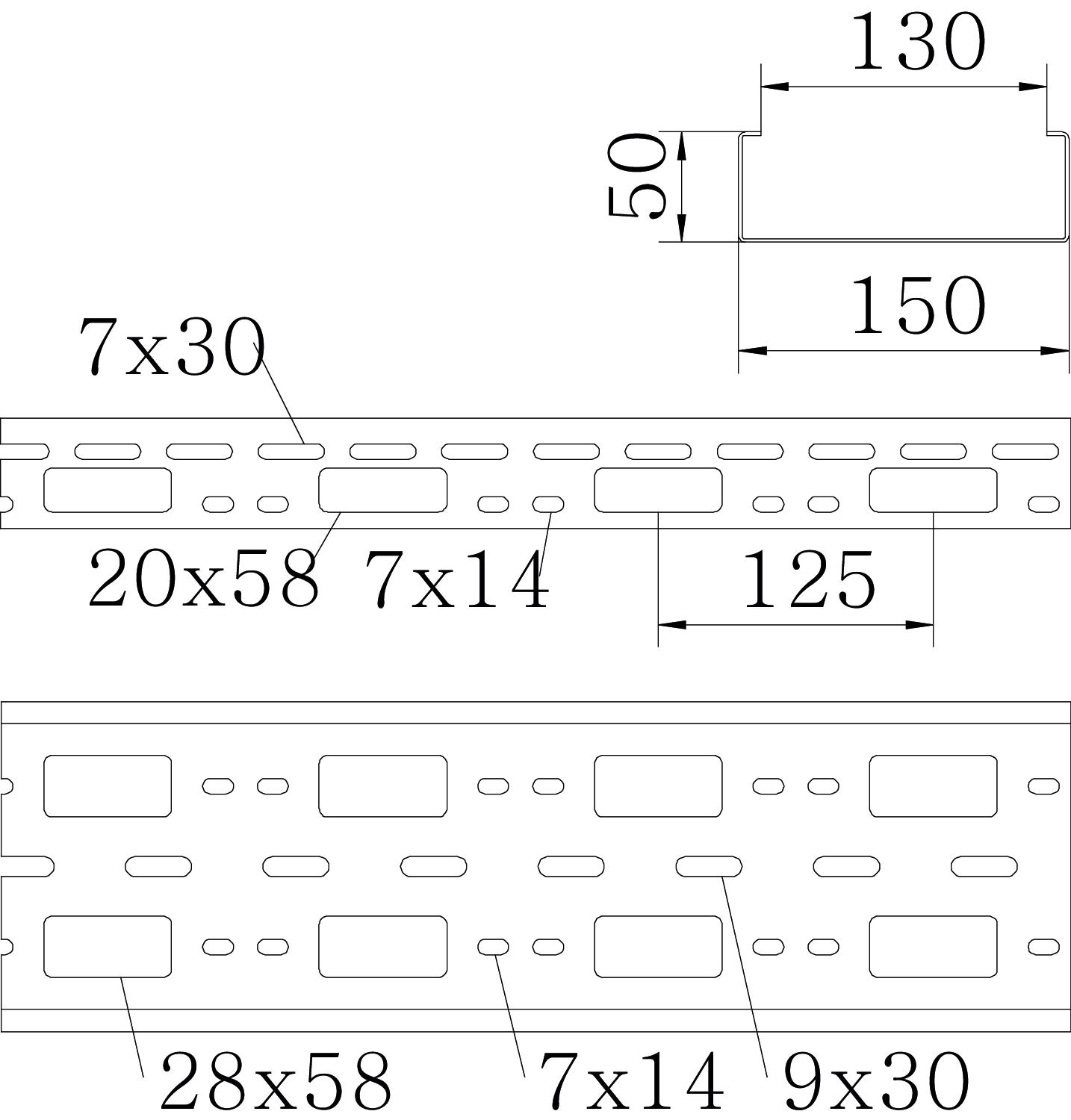

Afmetingen 50x150x1,5
Breedte 150 mm
CO₂-voetafdruk (GWP) van wieg tot poort 11,451 kg CO₂e / 1 Meter
Dimensie 50x150x3000
Functiebehoud nee
Hoogte 50 mm
Kleur roestvrij staal
Lengte 3000 mm
Maat B 150 mm
Materiaal Roestvast staal 1.4301
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 75 cm²
Nuttige doorsnede 7500 mm²
Oppervlak blank, nabehandeld
Plaatdikte 1,5 mm
Roestvast staal, gebeitst nee
Steunafstand 1,0 m 3 kN/m
Steunafstand 1,5 m 2 kN/m
Steunafstand 2,0 m 1,2 kN/m
Steunafstand 2,5 m 0,8 kN/m
Steunafstand 3,0 m 0,25 kN/m
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram AZ-minikanaal

Belastingsdiagram AZ-minikanaal
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Steunafstand in m Steunafstand in m
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot-/kabelladderbreedte in mm Belastingscurve met kabelgoot-/kabelladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Art.nr. Aantal kl. VKE
AZK 150 A2 3000 mm 150 mm 1,5 mm nee 6075330
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder A2 Koppel-/hoekverbinder A2 VF AZK A2 6066569
10 Stuks
Kabelbeschermring 915 PE Kabelbeschermring 915 PE KSR-915 PE 6066704
25 Stuks
Kabelbeschermring 910 PE Kabelbeschermring 910 PE KSR-910 PE 6066712
25 Stuks
Deksel met draaigrendel A2 Deksel met draaigrendel A2 AZDMD 150 A2 6080870
3 m
