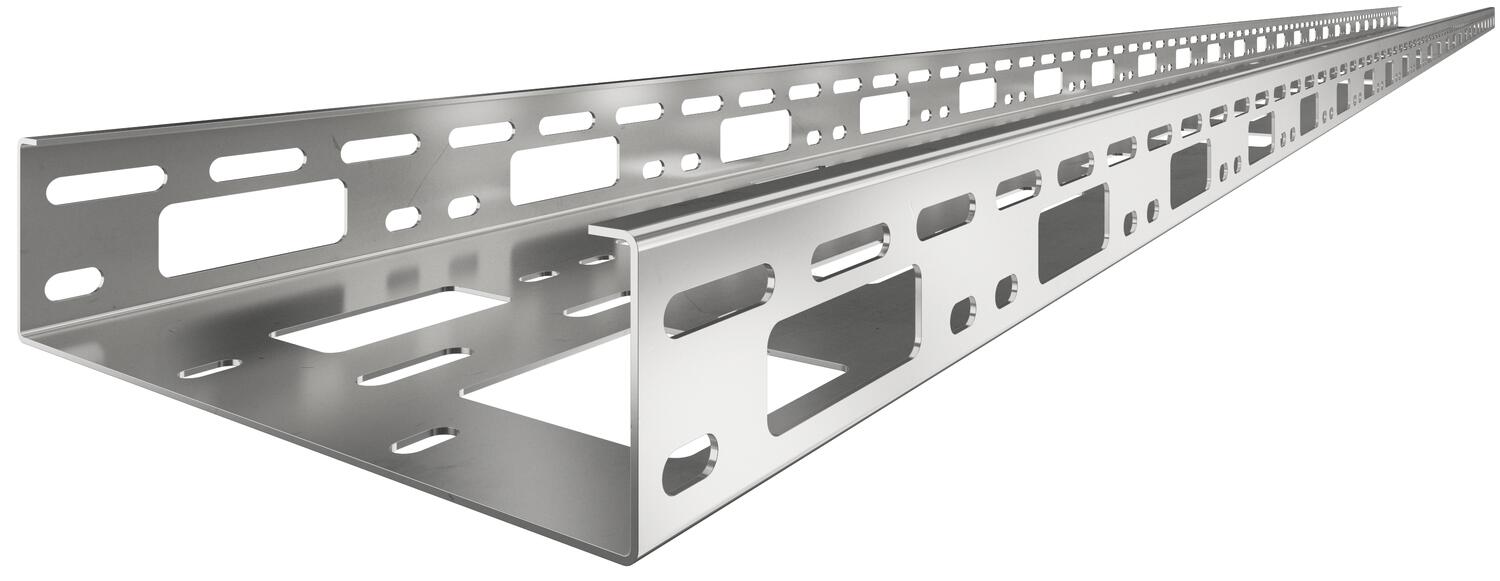

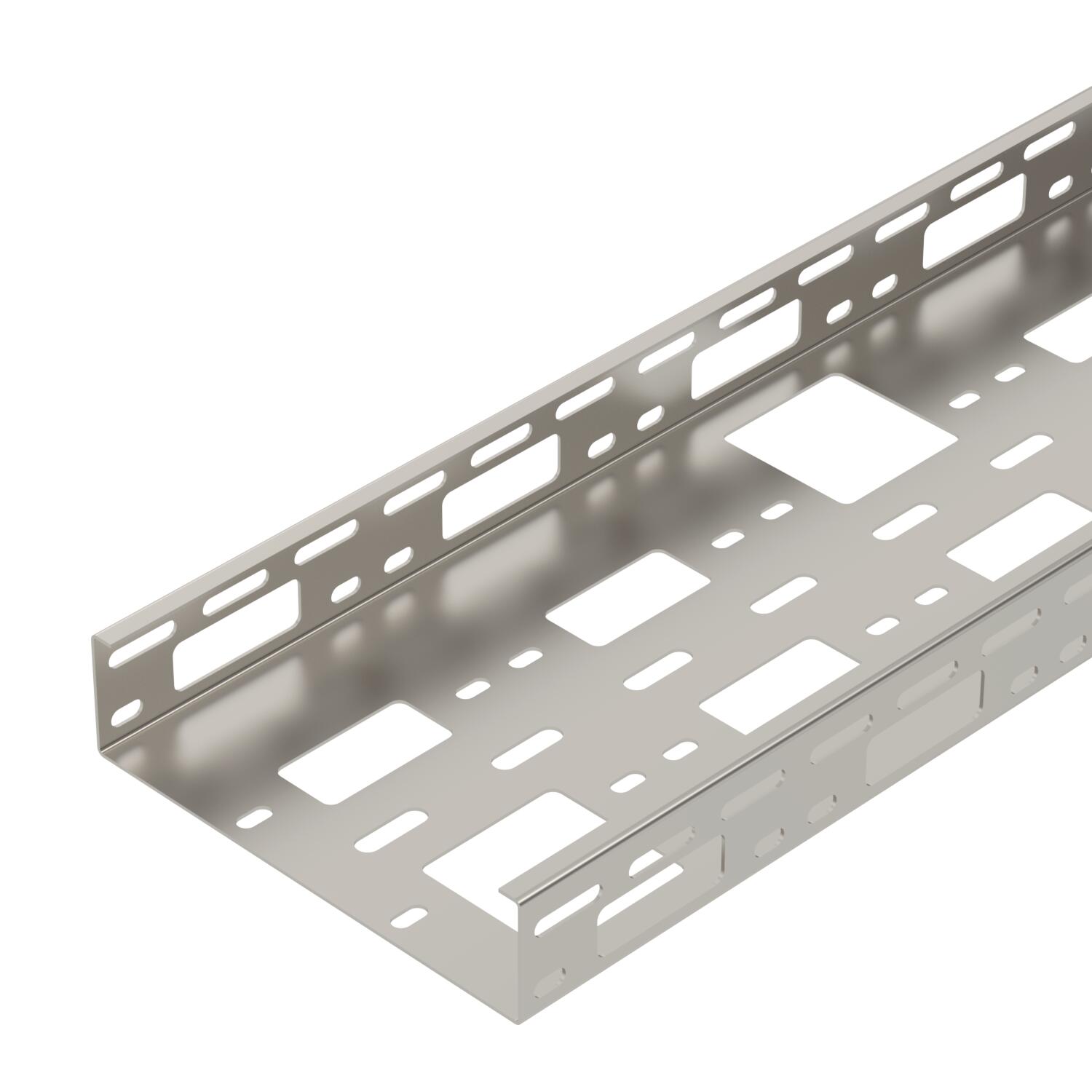

AZ-minikanaal 200 A2

Art.nr. 6075355 | EAN 4012195811206

Art.nr. / Type	6075355 / AZK 200 A2

Lengte	3000 mm

Breedte	200 mm

Plaatdikte	1,5 mm

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

AZ-minikanaal met een zijhoogte van 50 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Technische gegevens

Afmetingen	50x200x1,5
Breedte	200 mm
CO₂-voetafdruk (GWP) van wieg tot poort	5,145 kg CO₂e / 1 Meter
Dimensie	50x200x3000
Functiebehoud	nee
Hoogte	50 mm
Kleur	roestvrij staal
Lengte	3000 mm
Maat B	200 mm
Materiaal	Roestvast staal 1.4301
Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	10000 mm²

Nuttige doorsnede	100 cm²
Oppervlak	blank, nabehandeld
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,0 m	2,5 kN/m
Steunafstand 1,5 m	1,9 kN/m
Steunafstand 2,0 m	1,3 kN/m
Steunafstand 2,5 m	0,8 kN/m
Steunafstand 3,0 m	0,3 kN/m
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram AZ-minikanaal

Belastingsdiagram AZ-minikanaal

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
AZK 200 A2	3000 mm	200 mm	1,5 mm	nee	6075355	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder A2	VF AZK A2	6066569	Stuks	10 Stuks
Kabelbeschermring 915 PE	KSR-915 PE	6066704	Stuks	25 Stuks
Kabelbeschermring 910 PE	KSR-910 PE	6066712	Stuks	25 Stuks
Deksel met draaigrendel A2	AZDMD 200 A2	6080895	m	3 m

Downloads

Specificatieblad AZK 200 A2 / 6075355 , 0.29MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring AZK 200 A2 / 6075355 , 0.15MB , pdf

REACH Conformiteitsverklaring AZK 200 A2 / 6075355 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring AZK 200 A2 / 6075355 , 0.12MB , pdf

Download

Goedkeuring UL-certificaat AZ-minikanaal , 0.26MB , pdf

Download

Milieuverklaring Umweltproduktdeklaration (EPD) , 1.48MB , pdf

Montagehandleiding Montage-instructies modulaire systemen , 0.05MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Productgrafiek AZK 200 A2 / 6075355, 79.57 kB, jpg

Dimensionale tekening AZK 200 A2 / 6075355, 114.70 kB, jpg

AZK 200 A2 / 6075355
