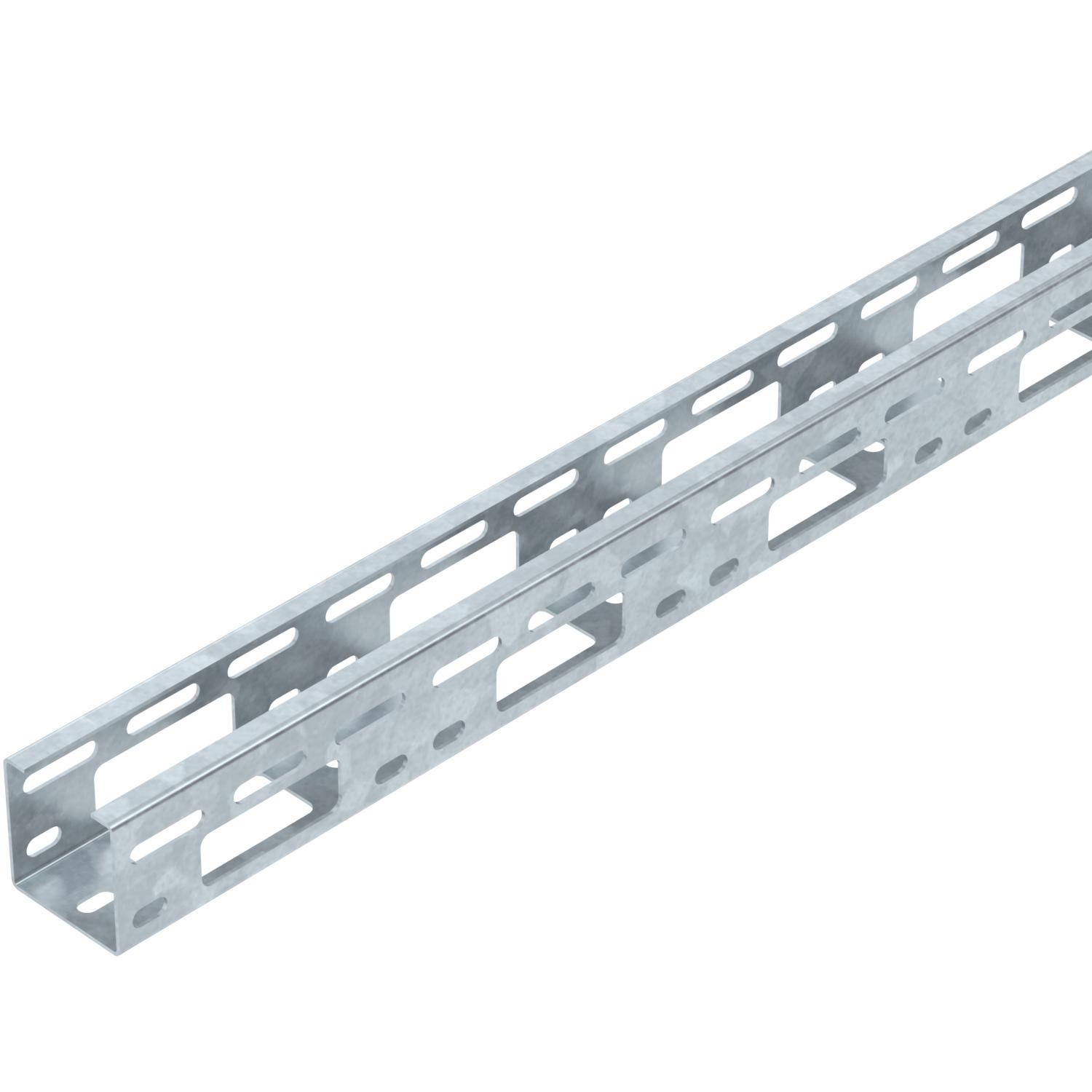

AZ-minikanaal 50 FT
Art.nr. 6075142 | EAN 4012196069019
- Productbeschrijving
-
Productbeschrijving
AZ-minikanaal met een zijhoogte van 50 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 50 x 50 x 1,5 Breedte 50 mm CO₂-voetafdruk (GWP) van wieg tot poort 9,914 kg CO₂e / 1 Meter Dimensie 50x50x3000 Functiebehoud nee Hoogte 50 mm Kleur zink Lengte 3000 mm Materiaal Staal Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 2500 mm² Nuttige doorsnede 25 cm² Oppervlak thermisch verzinkt Plaatdikte 1,5 mm Roestvast staal, gebeitst nee Steunafstand 1,0 m 2,5 kN/m Steunafstand 1,5 m 2 kN/m Steunafstand 2,0 m 1,2 kN/m Steunafstand 2,5 m 0,85 kN/m Steunafstand 3,0 m 0,5 kN/m Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram AZ-minikanaal
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder 50 FT
VF AZK FT 6066550 25 Stuks
Kabelbeschermring 915 PE
KSR-915 PE 6066704 25 Stuks
Kabelbeschermring 910 PE
KSR-910 PE 6066712 25 Stuks
Deksel met draaigrendel DD
AZDMD 50 DD 6080154 3 m Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Ophangbeugel 50 FT
AHB 50 D4 FT 6066505 50 Stuks - Downloads
-
