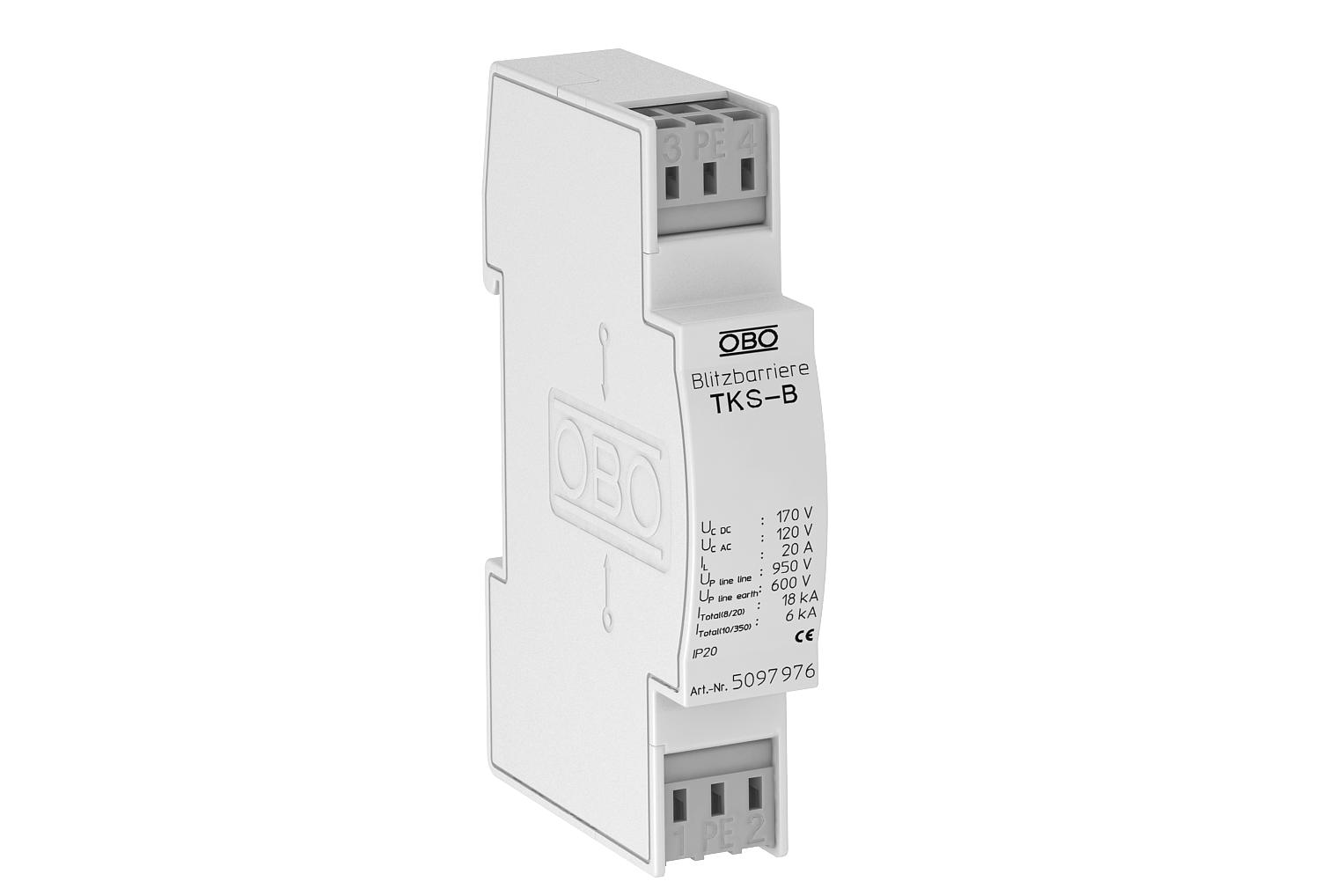

Basisbeveiliging voor tweedraadssystemen met HF-applicaties 120 V
Art.nr. 5097976 | EAN 4012195578277
- Productbeschrijving
-
ProductbeschrijvingTKS-B: overspanningsbeveiliging voor meet-, besturings- en regeltechniek en voor telecommunicatiesystemen
• Basisbeveiliging voor de bliksembeveiligingspotentiaalvereffening
• Hoog impulsafleidvermogen 6 kA (10/350)
• Met montagevriendelijke, schroefloze, aansluitklemmen

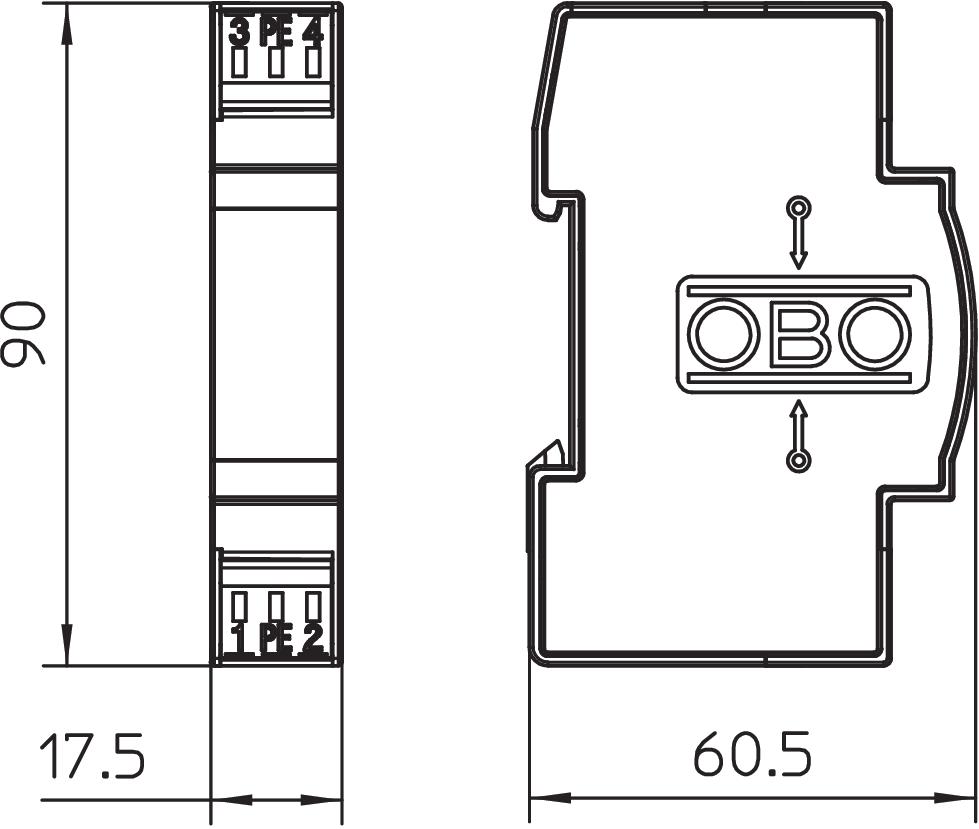

• In plaatsbesparende 17,5 mm rastermaat
Toepassing: universele toepassing op 35 mm DIN-rail in standaard verdeelkast.
-
- Technische gegevens
-
Technische gegevens
Aansluitdoorsnede flexibel max. 2,5 mm² Aansluitdoorsnede flexibel min. 0,14 mm² Aansluitdoorsnede meeraderig max. 2,5 mm² Aansluitdoorsnede meeraderig min. 0,14 mm² Aansluitdoorsnede vast max. 2,5 mm² Aansluitdoorsnede vast min. 0,14 mm² Aantal modules TE (17,5 mm) 1 Aantal polen 2 Aarding via: Aansluitleiding Afscherming aansluiting nee Beschermingsgraad IP20 Beschermingsniveau ader - aarde <600 V Beschermingsniveau ader - ader <950 V Capaciteit (ader-aarde) <10 pF Capaciteit (ader-ader) <10 pF Dimensie 120V AC Grensfrequentie 250 MHz Invoegdemping (insertion loss) 3 dB @ 250 MHz dB Isolatieweerstand >1 GΩ Kategorie Typ 1+2 / D1+C2 LPZ 0→2 Maximale continuespanning AC 120 V Maximale continuspanning DC 170 V Nominale belastingsstroom AC 14 A Nominale belastingsstroom DC 20 A Piekstroombestendigheid ader - aarde C2: 18 kV / 9 kA Piekstroombestendigheid ader - ader C2: 18 kV / 9 kA SPD conform NEN-EN-IEC 61643-21 klasse I+II / D1+C2 Steeksysteem Klem Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testnorm IEC 61643-21 Totale afleidstroom (10/350) D1: 6 kA Totale afleidstroom (8/20) 18 kA - Alle typen
