Beugelklem 2056 H-voet 1-voudig, metalen drukwand, FT

Art.nr. 1186002 | EAN 4012196846900

Productbeschrijving
Productbeschrijving

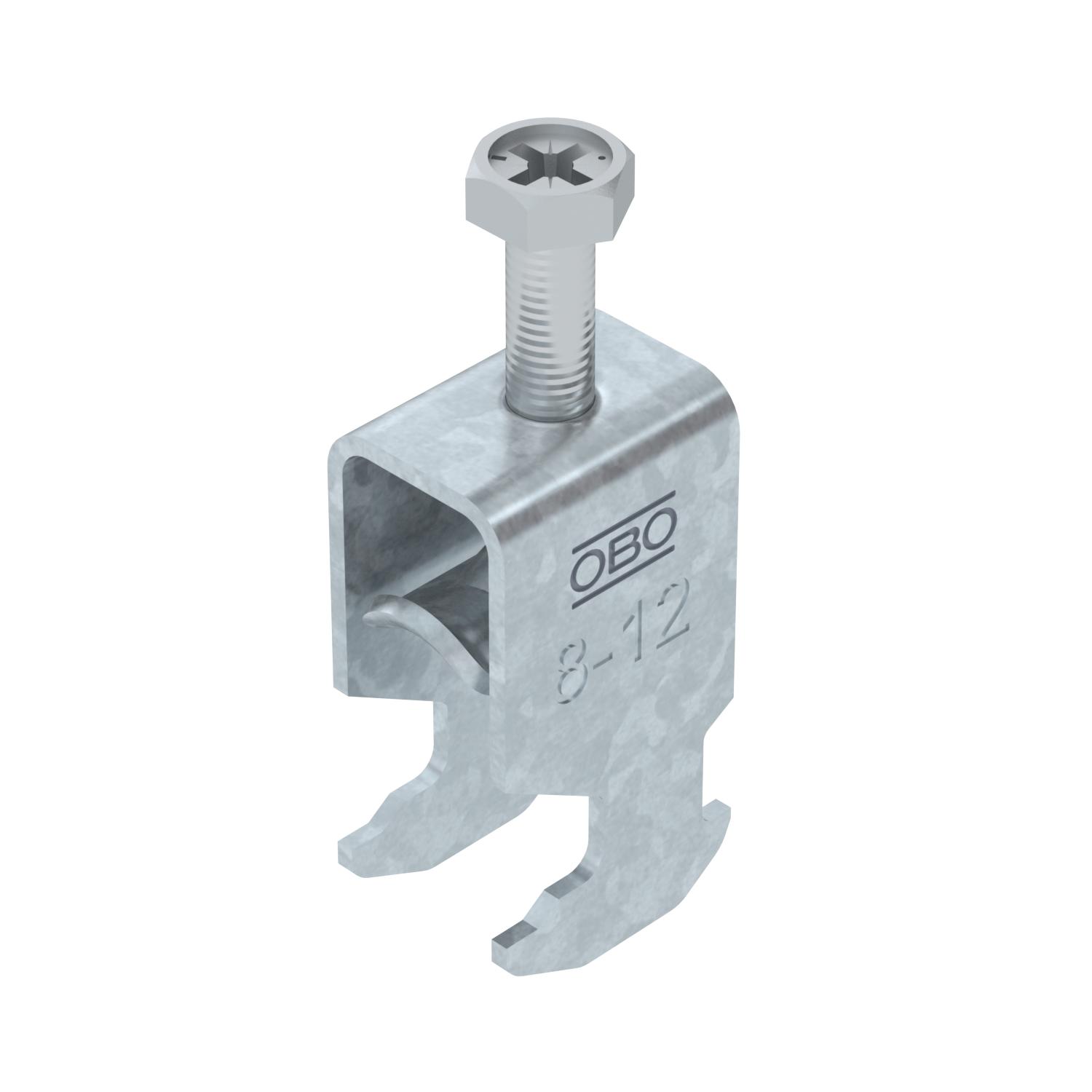

Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Tegenwand moet afzonderlijk worden besteld.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Sleufbreedte 16-17 mm
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • Functiebehoudklasse E30
  • Functiebehoudklasse E90
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 42 mm
Afmeting G (mm) M6
Breedte 17 mm
CO₂-voetafdruk (GWP) van wieg tot poort 0,0684 kg CO₂e / 1 Stuk
Dimensie 08-12mm
Extra materiaal Staal
Extra oppervlak vuurverzinkt
Functiebehoud ja
Halogeenvrij ja
Hoogte 42 mm
Lengte 22,5 mm
Lengte buitenmaat 28 mm

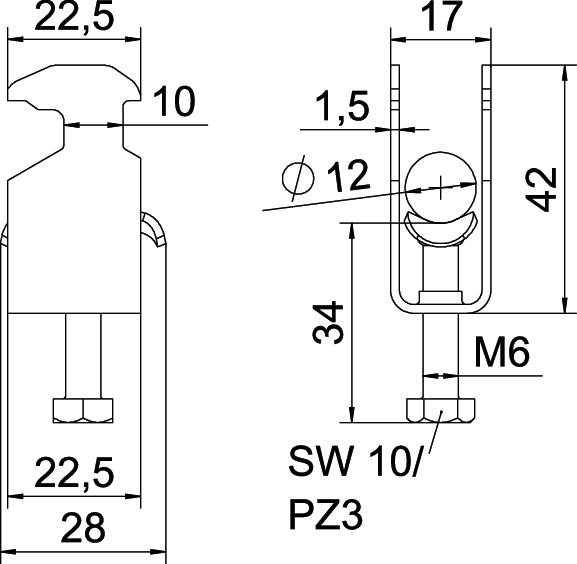

Maat A 22,5 mm
Maat B 17 mm
Maat C 28 mm
Maat L 34 mm
Maat t 1,5 mm
Materiaal Staal
Materiaal van de bak staal
max. Aandraaimoment 3 Nm
met kunststof tegenwand nee
met metalen bak ja
met tegenwand nee
Montagetype Profielrail
Oppervlak thermisch verzinkt
Plaatdikte 1,5 mm
Schroefdraad M6
Sleufbreedte 10 mm
Spanbereik D max. 12 mm
Spanbereik D min. 8 mm
voor buisdiameter max. 12 mm
voor buisdiameter min. 8 mm
voorrail met sleufbreedte (met interval) max. 17 mm
voorrail met sleufbreedte (met interval) mm 16 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. max. Aandraaimoment Art.nr. Aantal kl. VKE
BS-H1-M-12 FT 8 mm 12 mm 3 Nm 1186002
100 Stuks
BS-H1-M-16 FT 12 mm 16 mm 3 Nm 1186009
100 Stuks
BS-H1-M-22 FT 16 mm 22 mm 3 Nm 1186016
100 Stuks
BS-H1-M-28 FT 22 mm 28 mm 3 Nm 1186022
100 Stuks
BS-H1-M-34 FT 28 mm 34 mm 3 Nm 1186029
100 Stuks
BS-H1-M-40 FT 34 mm 40 mm 3 Nm 1186036
100 Stuks
BS-H1-M-46 FT 40 mm 46 mm 5 Nm 1186042
100 Stuks
BS-H1-M-52 FT 46 mm 52 mm 5 Nm 1186049
100 Stuks
BS-H1-M-58 FT 52 mm 58 mm 5 Nm 1186056
100 Stuks
BS-H1-M-64 FT 58 mm 64 mm 5 Nm 1186062
100 Stuks
BS-H1-M-70 FT 64 mm 70 mm 5 Nm 1186069
50 Stuks
BS-H1-M-76 FT 70 mm 76 mm 5 Nm 1186076
25 Stuks
BS-H1-M-82 FT 76 mm 82 mm 5 Nm 1186082
25 Stuks
BS-H1-M-90 FT 82 mm 90 mm 5 Nm 1186089
25 Stuks
BS-H1-M-100 FT 90 mm 100 mm 5 Nm 1186097
25 Stuks
