Beugelklem 2056 H-voet 2-voudig, metalen drukwand, FT
Art.nr. 1186003 | EAN 4012196848539
- Productbeschrijving
-

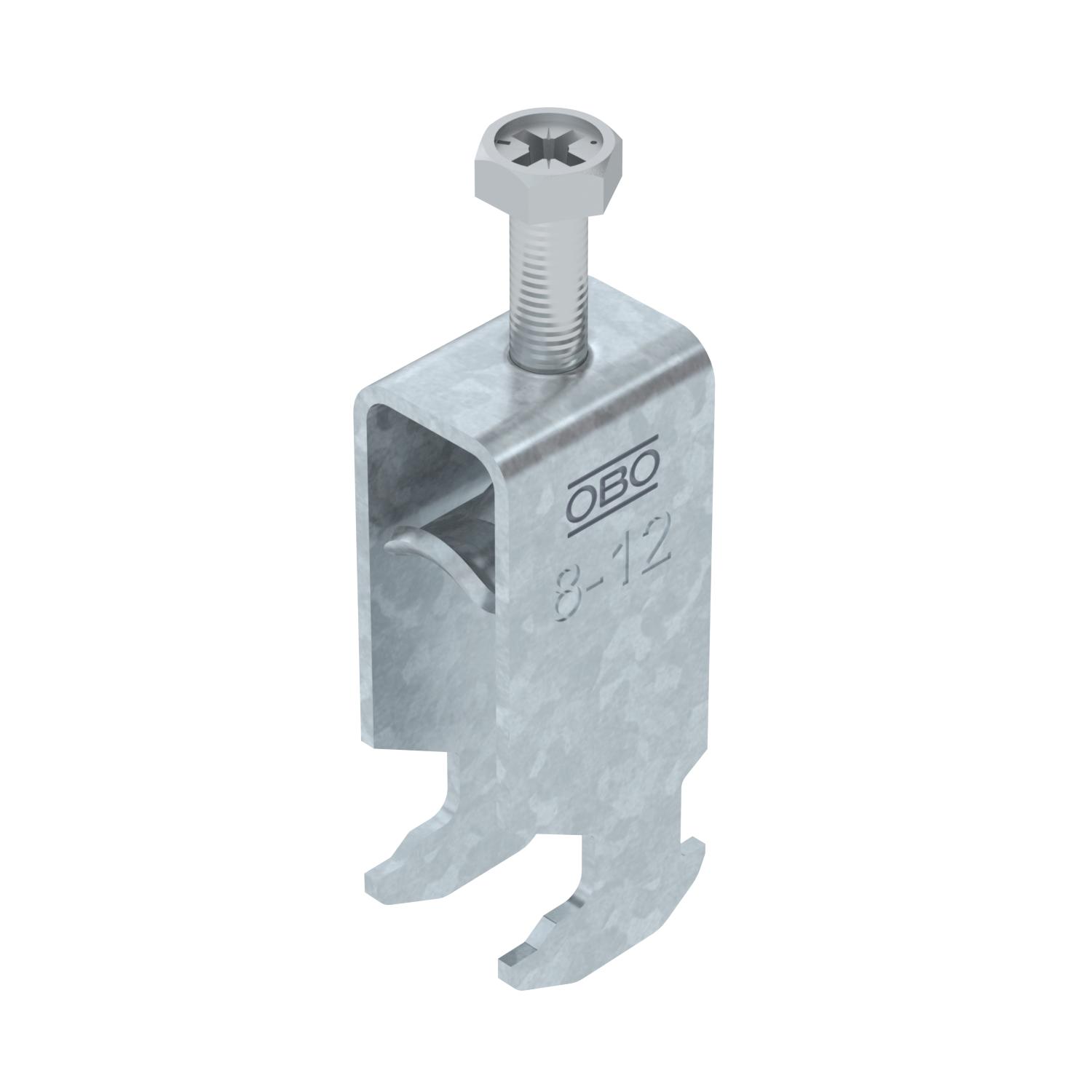

ProductbeschrijvingBeugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 2 afzonderlijke kabels aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
-
- Technische gegevens
-
Technische gegevens

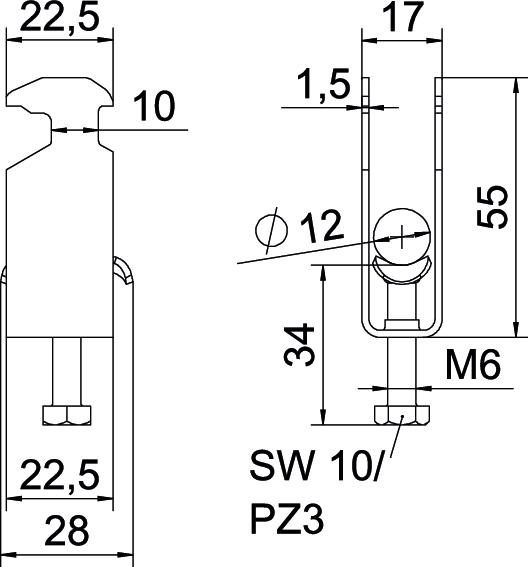

Aantal kabels/ buizen 2 Afm. H 55 mm Afmeting G (mm) M6 Breedte 17 mm CO₂-voetafdruk (GWP) van wieg tot poort 0,0833 kg CO₂e / 1 Stuk Dimensie 08-12mm Extra materiaal Staal Extra oppervlak vuurverzinkt Functiebehoud ja Halogeenvrij ja Hoogte 55 mm Lengte 22,5 mm Lengte buitenmaat 28 mm Maat A 22,5 mm Maat B 17 mm Maat C 28 mm Maat L 34 mm Maat t 1,5 mm Materiaal Staal Materiaal van de bak staal max. Aandraaimoment 3 Nm met kunststof tegenwand nee met metalen bak ja met tegenwand nee Montagetype Profielrail Oppervlak thermisch verzinkt Plaatdikte 1,5 mm Schroefdraad M6 Sleufbreedte 10 mm Spanbereik D max. 12 mm Spanbereik D min. 8 mm voor buisdiameter max. 12 mm voor buisdiameter min. 8 mm voorrail met sleufbreedte (met interval) max. 17 mm voorrail met sleufbreedte (met interval) mm 16 mm - Alle typen
-
Alle typen
- Downloads
-
Specificatieblad BS-H2-M-12 FT / 1186003 , 0.21MB , pdfCatalogus Fastening materials , 19.78MB , pdfEU Conformiteitsverklaring BS-H2-M-12 FT / 1186003 , 0.17MB , pdfREACH Conformiteitsverklaring BS-H2-M-12 FT / 1186003 , 0.12MB , pdfRoHS Conformiteitsverklaring BS-H2-M-12 FT / 1186003 , 0.12MB , pdfMontagehandleiding Bügelschelle H-Fuß Metall , 3.04MB , pdf
