Beugelklem 2056 H-voet 3-voudig, metalen drukwand, FT
Art.nr. 1186024 | EAN 4012196848638
- Productbeschrijving
-
Productbeschrijving
Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 3 enkele kabels op C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
-
- Technische gegevens
-
Technische gegevens

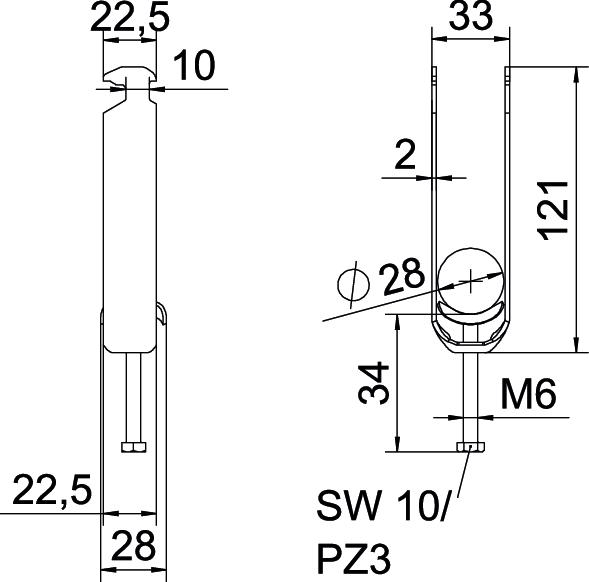

Aantal kabels/ buizen 3 Afm. H 121 mm Afmeting G (mm) M6 Breedte 33 mm CO₂-voetafdruk (GWP) van wieg tot poort 0,234 kg CO₂e / 1 Stuk Dimensie 22-28mm Extra materiaal Staal Extra oppervlak vuurverzinkt Functiebehoud ja Halogeenvrij ja Hoogte 121 mm Lengte 22,5 mm Lengte buitenmaat 28 mm Maat A 22,5 mm Maat B 33 mm Maat C 28 mm Maat L 58 mm Maat t 2 mm Materiaal Staal Materiaal van de bak staal max. Aandraaimoment 3 Nm met kunststof tegenwand nee met metalen bak ja met tegenwand nee Montagetype Profielrail Oppervlak thermisch verzinkt Plaatdikte 2 mm Schroefdraad M6 Sleufbreedte 10 mm Spanbereik D max. 28 mm Spanbereik D min. 22 mm voor buisdiameter max. 28 mm voor buisdiameter min. 22 mm voorrail met sleufbreedte (met interval) max. 17 mm voorrail met sleufbreedte (met interval) mm 16 mm - Alle typen
-
Alle typen
