Beugelklem 2056 H-voet 3-voudig, metalen drukwand, FT 28 | 34 | 3

Beugelklem 2056 H-voet 3-voudig, metalen drukwand, FT

Art.nr. 1186031 | EAN 4012196848669

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

max. Aandraaimoment

Productbeschrijving

Productbeschrijving

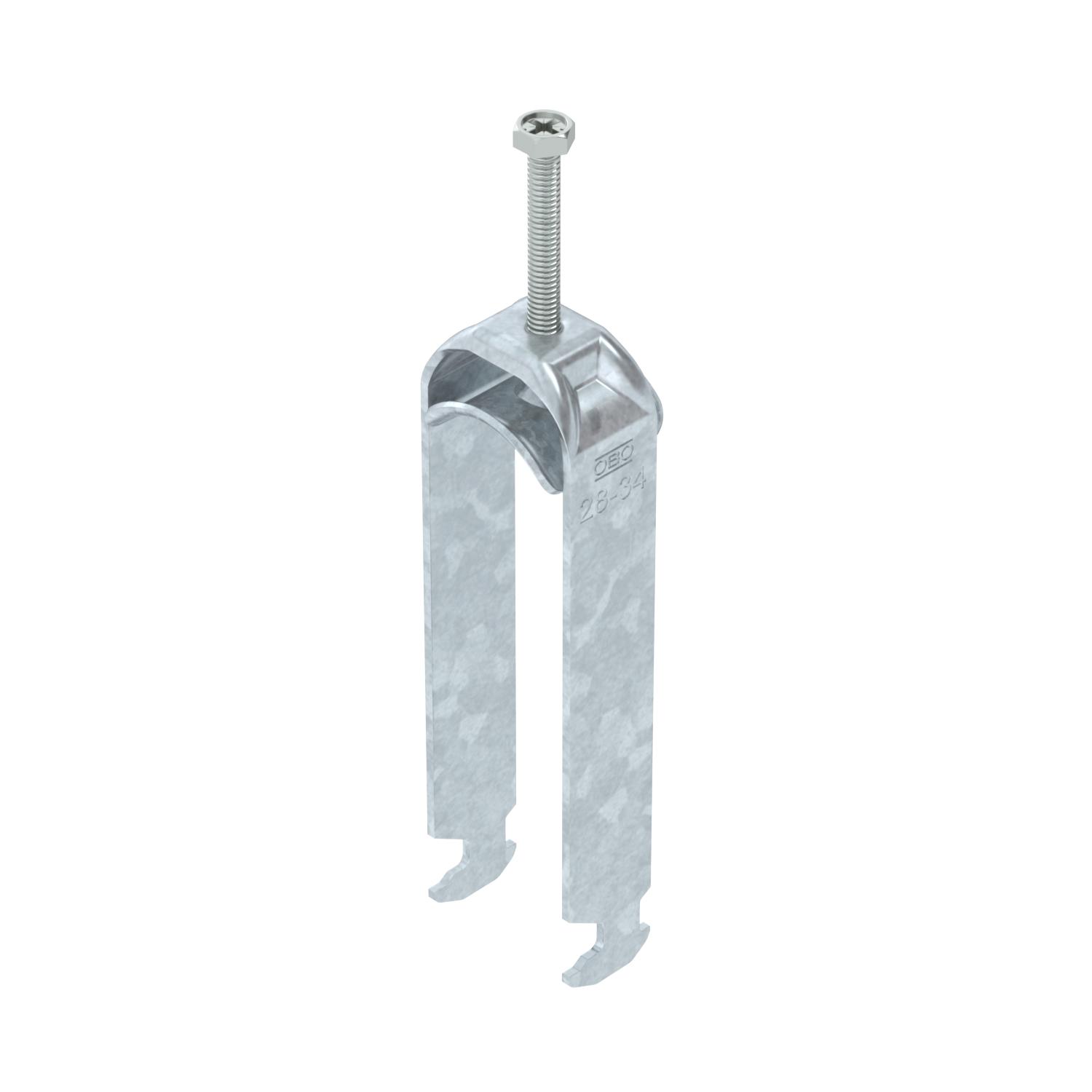

Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 3 enkele kabels op C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.

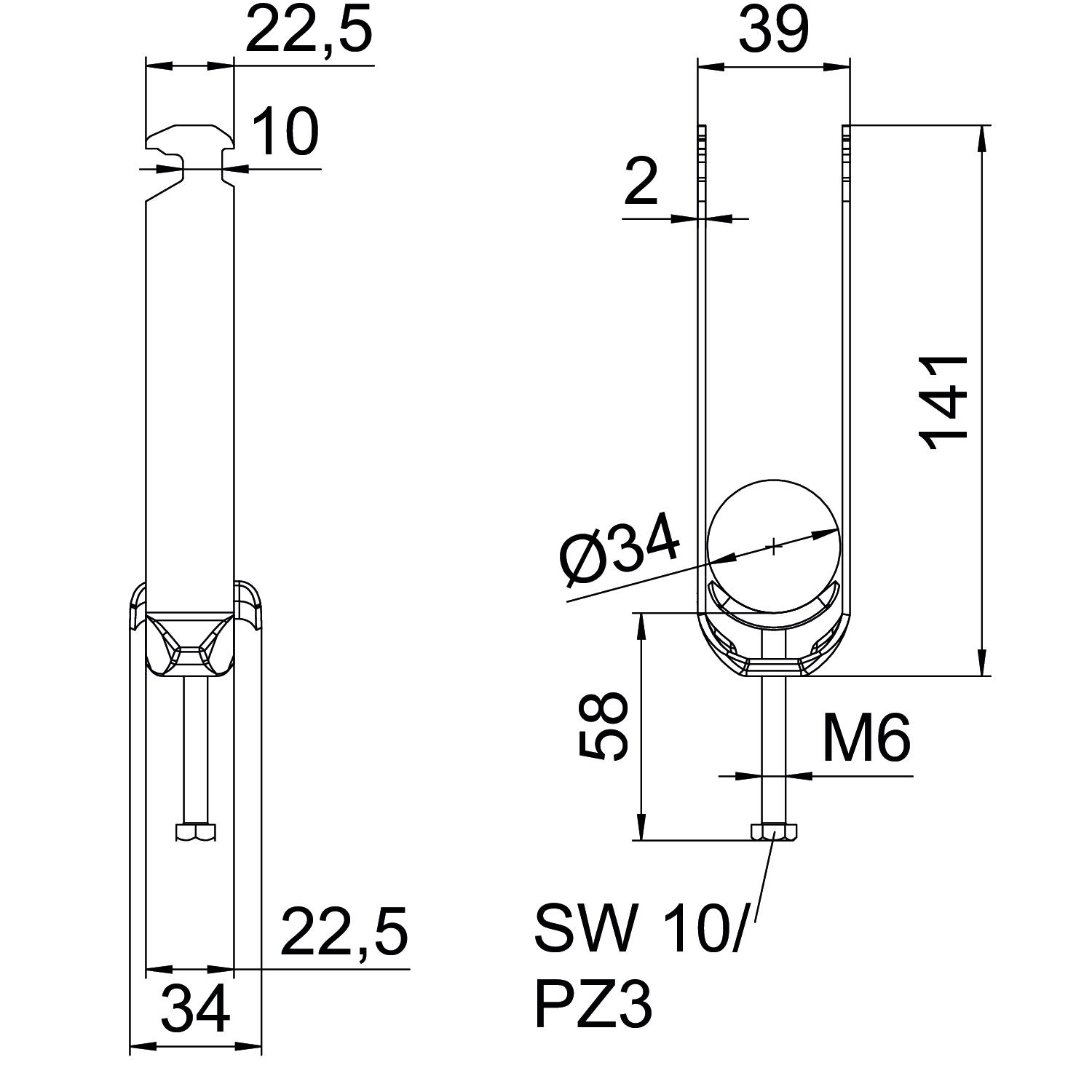

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	3
Afm. H	141 mm
Afmeting G (mm)	M6
Breedte	39 mm
Dimensie	28-34mm
Extra materiaal	Staal
Extra oppervlak	vuurverzinkt
Functiebehoud	ja
Halogeenvrij	ja
Hoogte	141 mm
Lengte	22,5 mm
Lengte buitenmaat	34 mm
Maat A	22,5 mm
Maat B	39 mm
Maat C	34 mm
Maat L	58 mm
Maat t	2 mm

Materiaal	Staal
Materiaal van de bak	staal
max. Aandraaimoment	3 Nm
met kunststof tegenwand	nee
met metalen bak	ja
met tegenwand	nee
Montagetype	Profielrail
Oppervlak	thermisch verzinkt
Plaatdikte	2 mm
Schroefdraad	M6
Sleufbreedte	10 mm
Spanbereik D max.	34 mm
Spanbereik D min.	28 mm
voor buisdiameter max.	34 mm
voor buisdiameter min.	28 mm
voorrail met sleufbreedte (met interval) max.	17 mm
voorrail met sleufbreedte (met interval) mm	16 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-H3-M-12 FT	8 mm	12 mm	3 Nm	1186004	Stuks	50 Stuks
BS-H3-M-16 FT	12 mm	16 mm	3 Nm	1186012	Stuks	50 Stuks
BS-H3-M-22 FT	16 mm	22 mm	3 Nm	1186018	Stuks	50 Stuks
BS-H3-M-28 FT	22 mm	28 mm	3 Nm	1186024	Stuks	50 Stuks
BS-H3-M-34 FT	28 mm	34 mm	3 Nm	1186031	Stuks	50 Stuks
BS-H3-M-40 FT	34 mm	40 mm	3 Nm	1186038	Stuks	50 Stuks
BS-H3-M-46 FT	40 mm	46 mm	5 Nm	1186044	Stuks	25 Stuks
