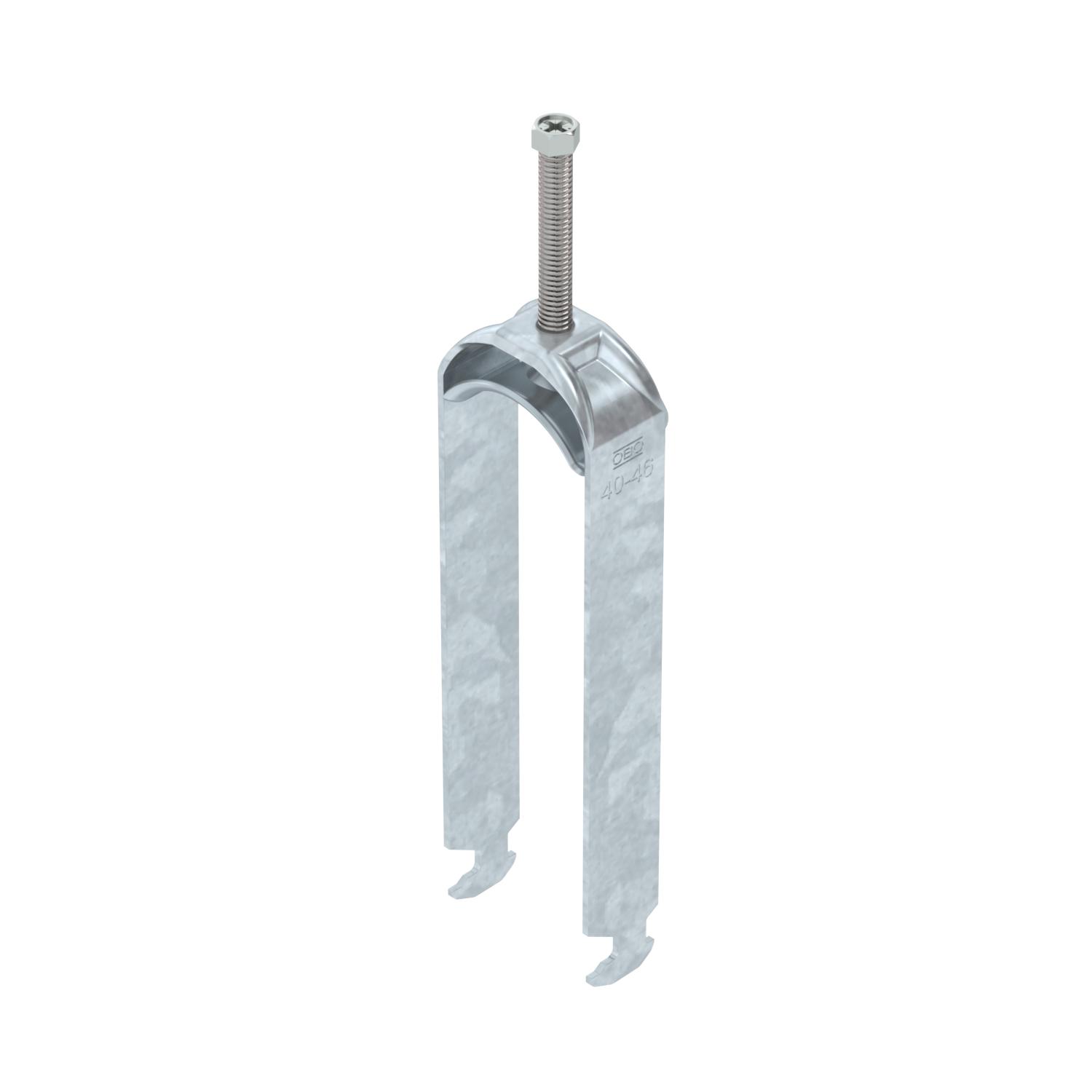

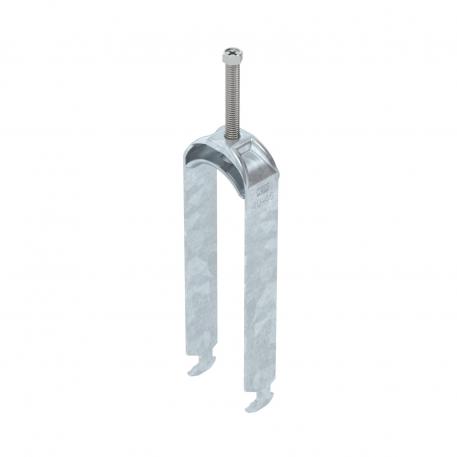

Beugelklem 2056 H-voet 3-voudig, metalen drukwand, FT

Art.nr. 1186044 | EAN 4012196848720

Productbeschrijving

Productbeschrijving

Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 3 enkele kabels op C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Sleufbreedte 16-17 mm
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • Functiebehoudklasse E30
  • Functiebehoudklasse E90
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 3

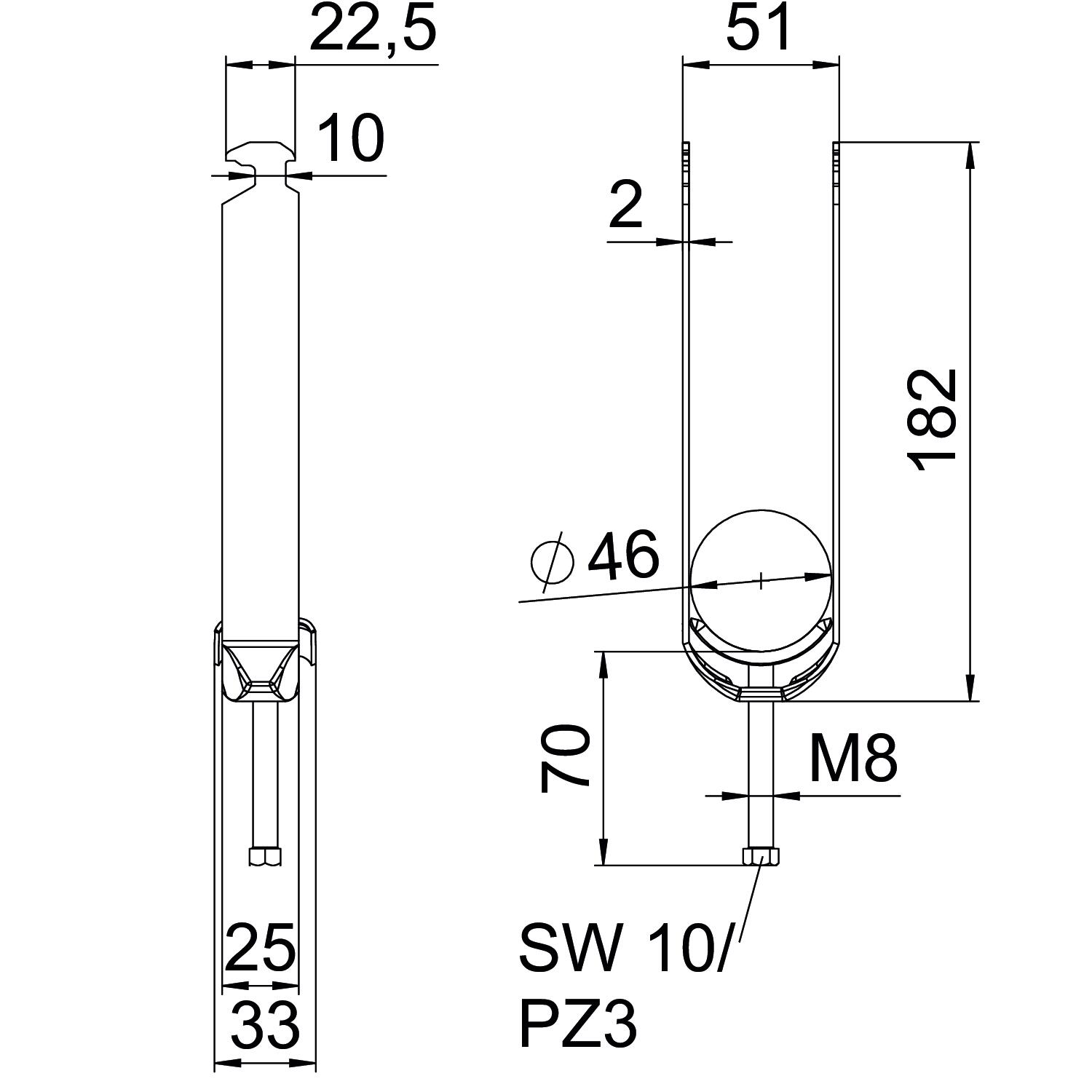

Afm. H 182 mm
Afmeting G (mm) M8
Breedte 51 mm
Dimensie 40-46mm
Extra materiaal Staal
Extra oppervlak vuurverzinkt
Functiebehoud ja
Halogeenvrij ja
Hoogte 182 mm
Lengte 25 mm
Lengte buitenmaat 33 mm
Maat A 25 mm
Maat B 51 mm
Maat C 33 mm
Maat L 70 mm
Maat t 2 mm
Materiaal Staal
Materiaal van de bak staal
max. Aandraaimoment 5 Nm
met kunststof tegenwand nee
met metalen bak ja
met tegenwand nee
Montagetype Profielrail
Oppervlak thermisch verzinkt
Plaatdikte 2 mm
Schroefdraad M8
Sleufbreedte 10 mm
Spanbereik D max. 46 mm
Spanbereik D min. 40 mm
voor buisdiameter max. 46 mm
voor buisdiameter min. 40 mm
voorrail met sleufbreedte (met interval) max. 17 mm
voorrail met sleufbreedte (met interval) mm 16 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. max. Aandraaimoment Art.nr. Aantal kl. VKE
BS-H3-M-12 FT 8 mm 12 mm 3 Nm 1186004
50 Stuks
BS-H3-M-16 FT 12 mm 16 mm 3 Nm 1186012
50 Stuks
BS-H3-M-22 FT 16 mm 22 mm 3 Nm 1186018
50 Stuks
BS-H3-M-28 FT 22 mm 28 mm 3 Nm 1186024
50 Stuks
BS-H3-M-34 FT 28 mm 34 mm 3 Nm 1186031
50 Stuks
BS-H3-M-40 FT 34 mm 40 mm 3 Nm 1186038
50 Stuks
BS-H3-M-46 FT 40 mm 46 mm 5 Nm 1186044
25 Stuks
