Beugelklem 2056 N-voet 1-voudig, kunststof drukwand, FT 58 | 64 | 5

Beugelklem 2056 N-voet 1-voudig, kunststof drukwand, FT

Art.nr. 1187256 | EAN 4012196852994

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

max. Aandraaimoment

Productbeschrijving

Productbeschrijving

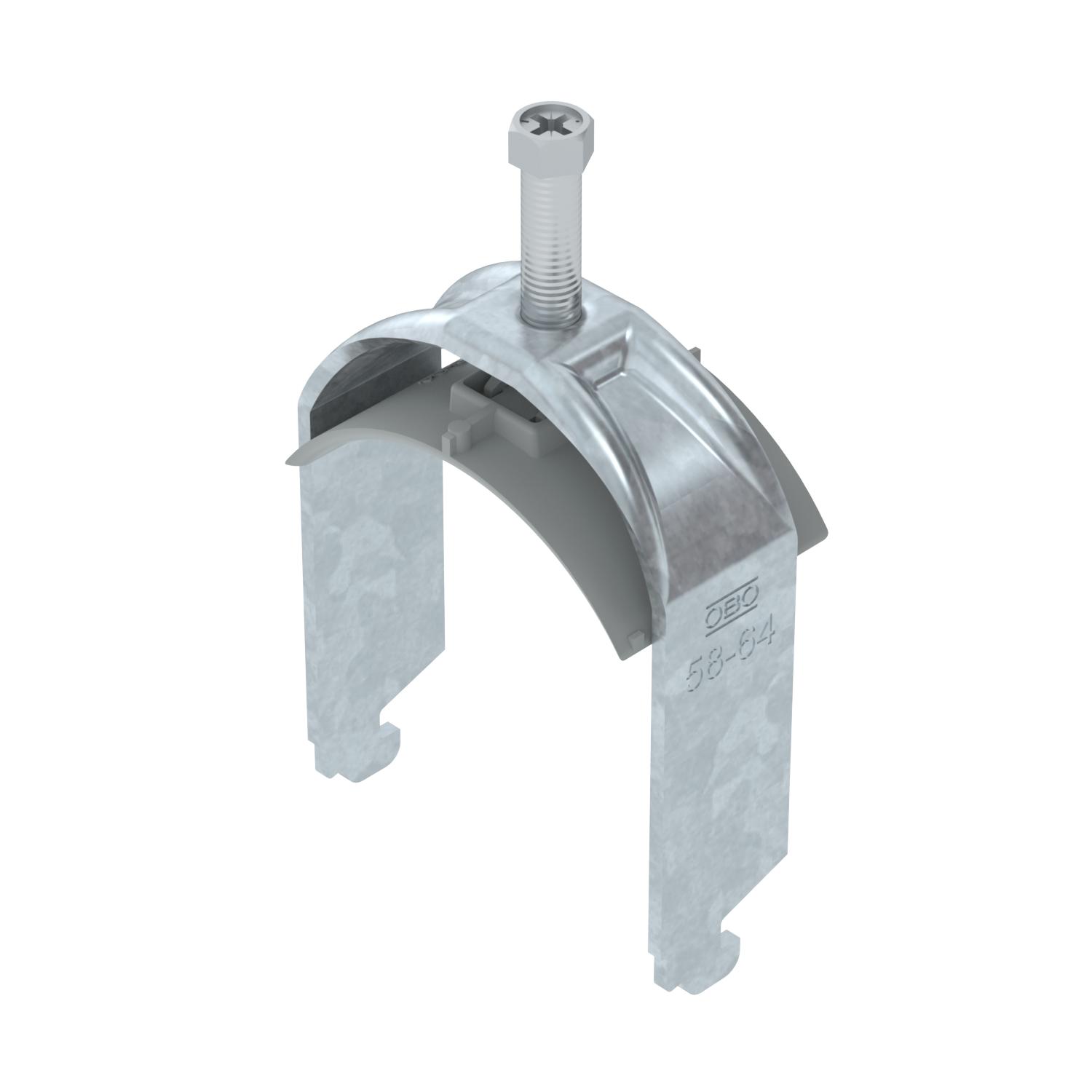

Beugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 11 - 12 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1

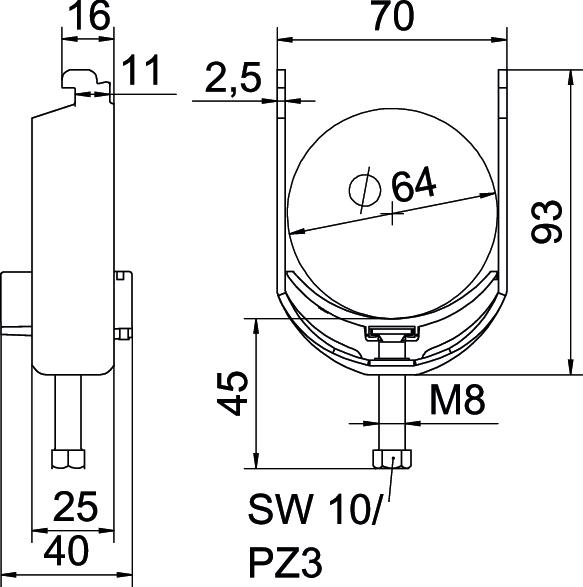

Afm. H	93 mm
Afmeting G (mm)	M8
Breedte	70 mm
CO₂-voetafdruk (GWP) van wieg tot poort	0,343 kg CO₂e / 1 Stuk
Dimensie	58-64mm
Extra materiaal	Staal
Extra oppervlak	vuurverzinkt
Halogeenvrij	ja
Hoogte	93 mm
Lengte	25 mm
Lengte buitenmaat	40 mm
Maat A	25 mm
Maat B	70 mm
Maat C	40 mm
Maat L	45 mm
Maat t	2,5 mm

Materiaal	Staal
Materiaal van de bak	Kunststof
Materiaalkwaliteit van de bak	Polypropyleen
max. Aandraaimoment	5 Nm
met kunststof tegenwand	ja
met tegenwand	nee
Montagetype	Profielrail
Oppervlak	thermisch verzinkt
Plaatdikte	2,5 mm
Schroefdraad	M8
Sleufbreedte	10 mm
Spanbereik D max.	64 mm
Spanbereik D min.	58 mm
voor buisdiameter max.	64 mm
voor buisdiameter min.	58 mm
voorrail met sleufbreedte (met interval) max.	12 mm
voorrail met sleufbreedte (met interval) mm	11 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-N1-K-12 FT	8 mm	12 mm	3 Nm	1187202	Stuks	100 Stuks
BS-N1-K-16 FT	12 mm	16 mm	3 Nm	1187208	Stuks	100 Stuks
BS-N1-K-22 FT	16 mm	22 mm	3 Nm	1187214	Stuks	100 Stuks
BS-N1-K-28 FT	22 mm	28 mm	3 Nm	1187220	Stuks	100 Stuks
BS-N1-K-34 FT	28 mm	34 mm	3 Nm	1187226	Stuks	100 Stuks
BS-N1-K-40 FT	34 mm	40 mm	3 Nm	1187232	Stuks	100 Stuks
BS-N1-K-46 FT	40 mm	46 mm	5 Nm	1187238	Stuks	100 Stuks
BS-N1-K-52 FT	46 mm	52 mm	5 Nm	1187244	Stuks	100 Stuks
BS-N1-K-58 FT	52 mm	58 mm	5 Nm	1187250	Stuks	50 Stuks
BS-N1-K-64 FT	58 mm	64 mm	5 Nm	1187256	Stuks	50 Stuks
BS-N1-K-70 FT	64 mm	70 mm	5 Nm	1187262	Stuks	50 Stuks
