Beugelklem 2056 N-voet 1-voudig, kunststof drukwand, FT 8 | 12 | 3

Beugelklem 2056 N-voet 1-voudig, kunststof drukwand, FT

Art.nr. 1187202 | EAN 4012196852758

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

max. Aandraaimoment

Productbeschrijving

Productbeschrijving

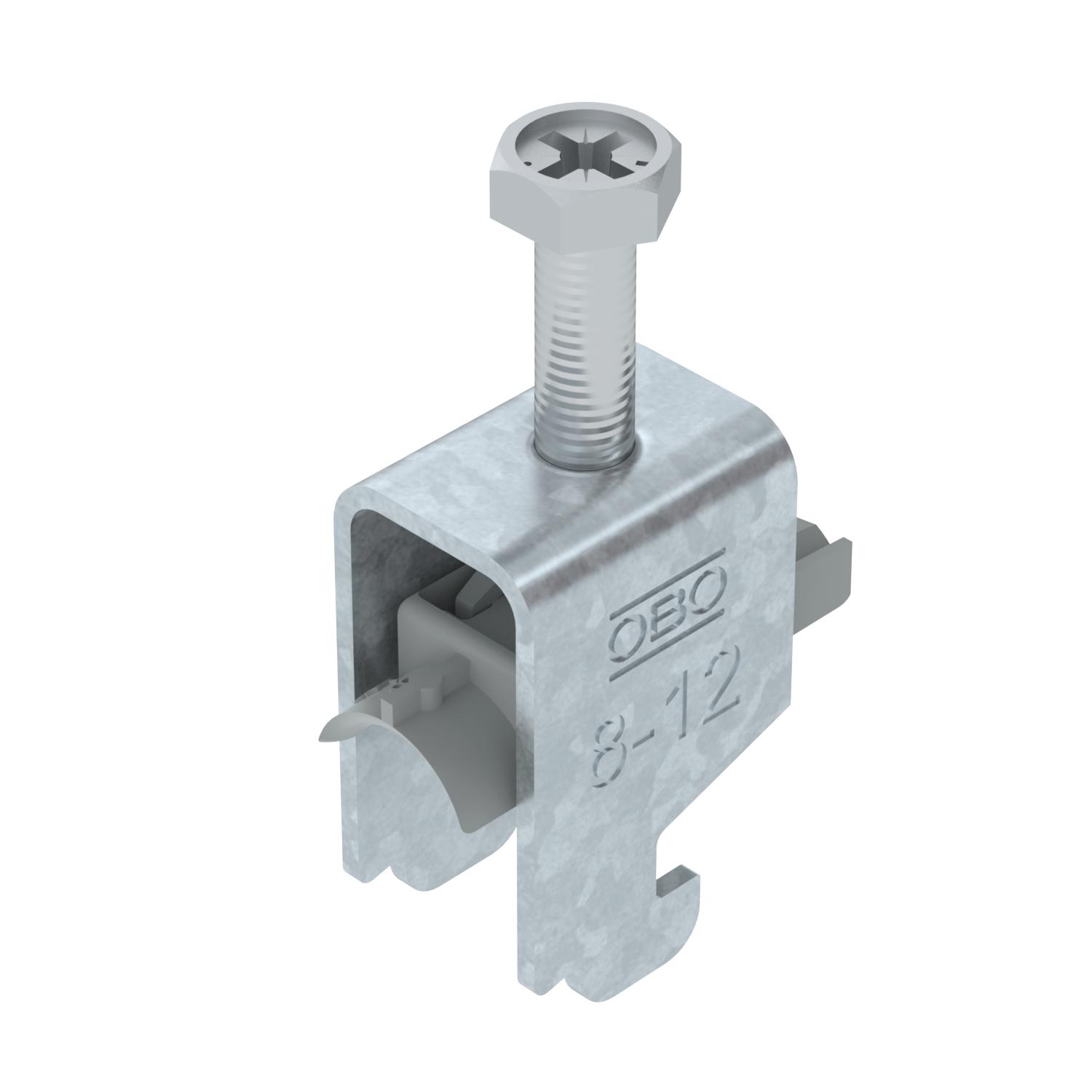

Beugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 11 - 12 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1
Afm. H	35 mm
Afmeting G (mm)	M6
Breedte	17 mm
CO₂-voetafdruk (GWP) van wieg tot poort	0,061 kg CO₂e / 1 Stuk
Dimensie	08-12mm
Extra materiaal	Staal
Extra oppervlak	vuurverzinkt
Halogeenvrij	ja
Hoogte	35 mm
Lengte	22,5 mm
Lengte buitenmaat	34 mm

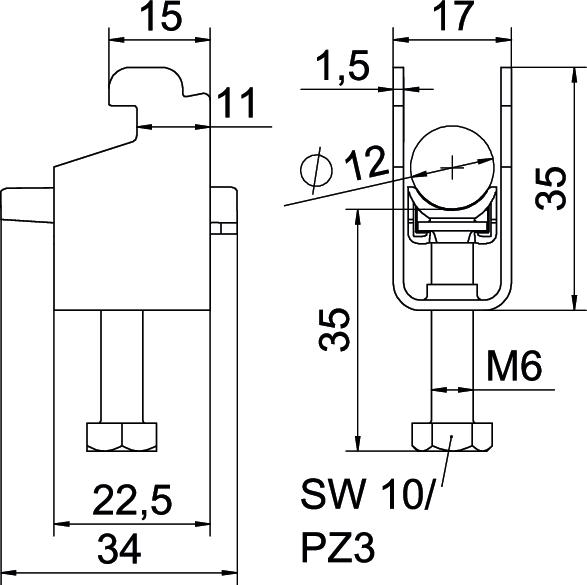

Maat A	22,5 mm
Maat B	17 mm
Maat C	34 mm
Maat L	35 mm
Maat t	1,5 mm

Materiaal	Staal
Materiaal van de bak	Kunststof
Materiaalkwaliteit van de bak	Polypropyleen
max. Aandraaimoment	3 Nm
met kunststof tegenwand	ja
met tegenwand	nee
Montagetype	Profielrail
Oppervlak	thermisch verzinkt
Plaatdikte	1,5 mm
Schroefdraad	M6
Sleufbreedte	10 mm
Spanbereik D max.	12 mm
Spanbereik D min.	8 mm
voor buisdiameter max.	12 mm
voor buisdiameter min.	8 mm
voorrail met sleufbreedte (met interval) max.	12 mm
voorrail met sleufbreedte (met interval) mm	11 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-N1-K-12 FT	8 mm	12 mm	3 Nm	1187202	Stuks	100 Stuks
BS-N1-K-16 FT	12 mm	16 mm	3 Nm	1187208	Stuks	100 Stuks
BS-N1-K-22 FT	16 mm	22 mm	3 Nm	1187214	Stuks	100 Stuks
BS-N1-K-28 FT	22 mm	28 mm	3 Nm	1187220	Stuks	100 Stuks
BS-N1-K-34 FT	28 mm	34 mm	3 Nm	1187226	Stuks	100 Stuks
BS-N1-K-40 FT	34 mm	40 mm	3 Nm	1187232	Stuks	100 Stuks
BS-N1-K-46 FT	40 mm	46 mm	5 Nm	1187238	Stuks	100 Stuks
BS-N1-K-52 FT	46 mm	52 mm	5 Nm	1187244	Stuks	100 Stuks
BS-N1-K-58 FT	52 mm	58 mm	5 Nm	1187250	Stuks	50 Stuks
BS-N1-K-64 FT	58 mm	64 mm	5 Nm	1187256	Stuks	50 Stuks
BS-N1-K-70 FT	64 mm	70 mm	5 Nm	1187262	Stuks	50 Stuks
