Beugelklem 2056 U-voet 1-voudig, kunststof drukwand, FT 16 | 22 | 3

Beugelklem 2056 U-voet 1-voudig, kunststof drukwand, FT

Art.nr. 1186716 | EAN 4012196850839

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

max. Aandraaimoment

Terug naar overzicht

Productbeschrijving

Productbeschrijving

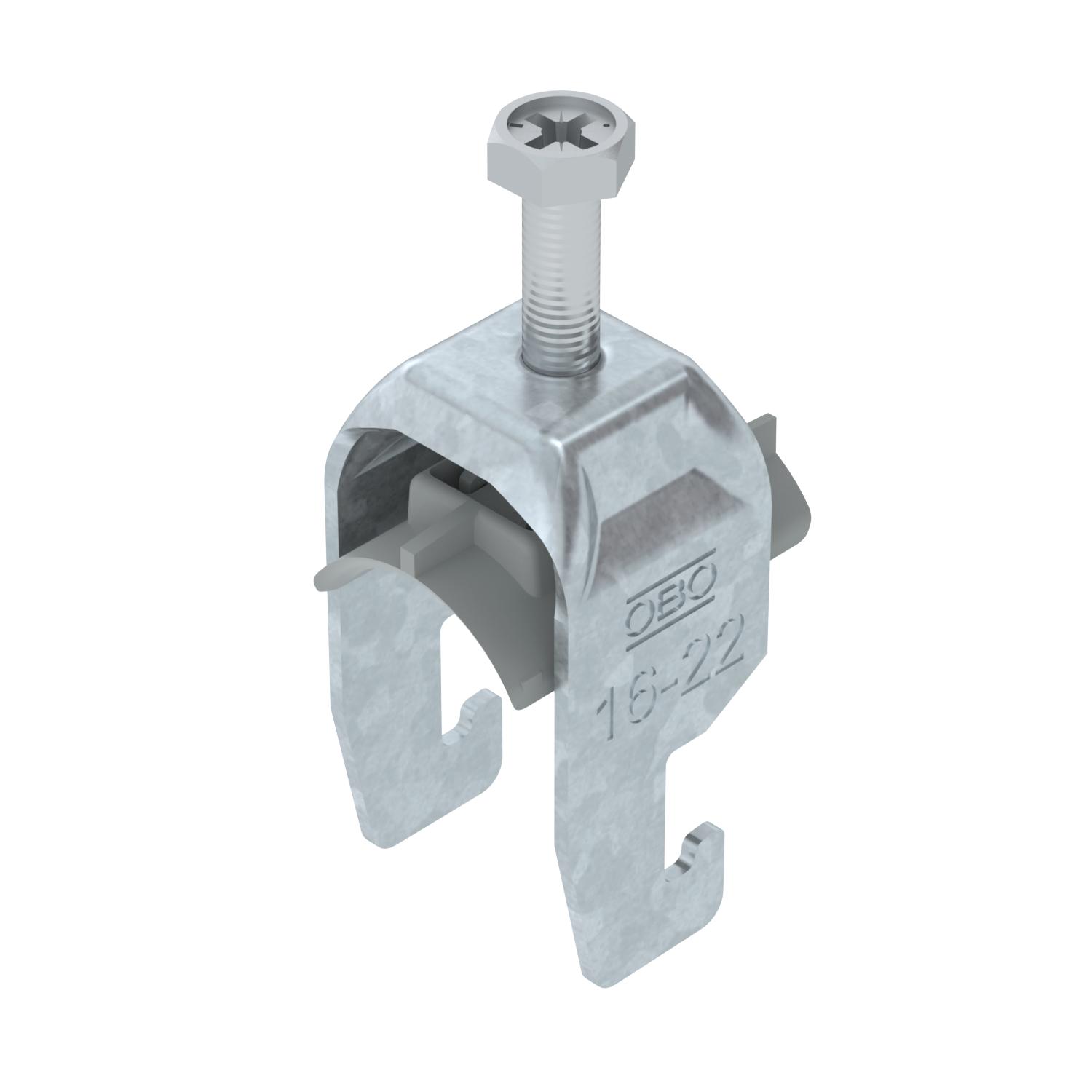

Beugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1
Afm. H	51 mm
Afmeting G (mm)	M6
Breedte	27 mm
CO₂-voetafdruk (GWP) van wieg tot poort	0,0781 kg CO₂e / 1 Stuk
Dimensie	16-22mm
Extra materiaal	Staal
Extra oppervlak	vuurverzinkt
Halogeenvrij	ja
Hoogte	51 mm
Lengte	22,5 mm
Lengte buitenmaat	34 mm

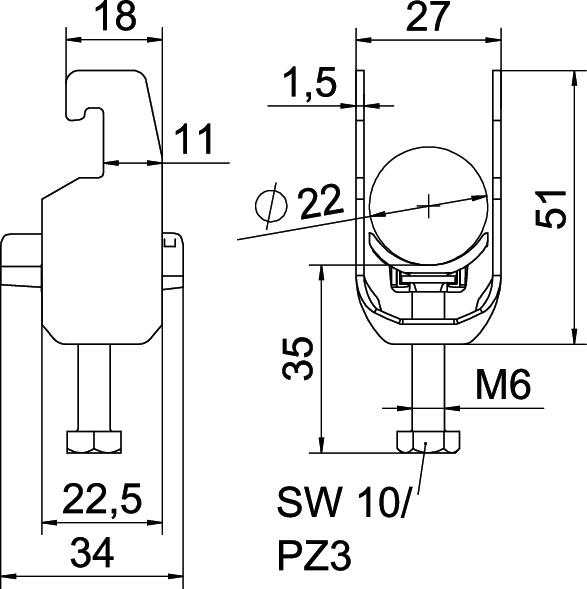

Maat A	22,5 mm
Maat B	27 mm
Maat C	34 mm
Maat L	35 mm
Maat t	1,5 mm

Materiaal	Staal
Materiaal van de bak	Kunststof
Materiaalkwaliteit van de bak	Polypropyleen
max. Aandraaimoment	3 Nm
met kunststof tegenwand	ja
met tegenwand	nee
Montagetype	Profielrail
Oppervlak	thermisch verzinkt
Plaatdikte	1,5 mm
Schroefdraad	M6
Sleufbreedte	10 mm
Spanbereik D max.	22 mm
Spanbereik D min.	16 mm
voor buisdiameter max.	22 mm
voor buisdiameter min.	16 mm
voorrail met sleufbreedte (met interval) max.	22 mm
voorrail met sleufbreedte (met interval) mm	18 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Stuks	100 Stuks
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Stuks	100 Stuks
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Stuks	100 Stuks
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Stuks	100 Stuks
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Stuks	100 Stuks
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Stuks	100 Stuks
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Stuks	100 Stuks
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Stuks	100 Stuks
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Stuks	100 Stuks
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Stuks	100 Stuks
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Stuks	50 Stuks
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Stuks	25 Stuks
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Stuks	25 Stuks
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Stuks	25 Stuks
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Stuks	25 Stuks
