Productbeschrijving
Beugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
- Technische gegevens
-
Technische gegevens
Aantal kabels/ buizen 1 Dimensie 82-90mm Extra materiaal Staal Extra oppervlak vuurverzinkt Halogeenvrij ja Lengte buitenmaat 40 mm Materiaal Staal Materiaal van de bak Kunststof Materiaalkwaliteit van de bak Polypropyleen max. Aandraaimoment 5 Nm met kunststof tegenwand ja met tegenwand nee Montagetype Profielrail Oppervlak thermisch verzinkt Plaatdikte 3 mm Schroefdraad M8 Sleufbreedte 10 mm Spanbereik D max. 90 mm Spanbereik D min. 82 mm voor buisdiameter max. 90 mm voor buisdiameter min. 82 mm voorrail met sleufbreedte (met interval) max. 22 mm voorrail met sleufbreedte (met interval) mm 18 mm Afmetingen

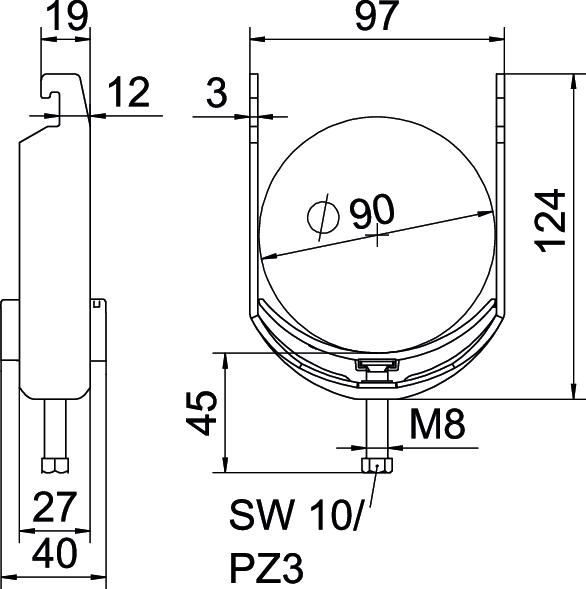

Afm. H 124 mm Afmeting G (mm) M8 Breedte 97 mm Hoogte 124 mm Lengte 27 mm Maat A 27 mm Maat B 97 mm Maat C 40 mm Maat L 45 mm Maat t 3 mm - Alle typen
-
Alle typen
