- Productbeschrijving
-
Productbeschrijving

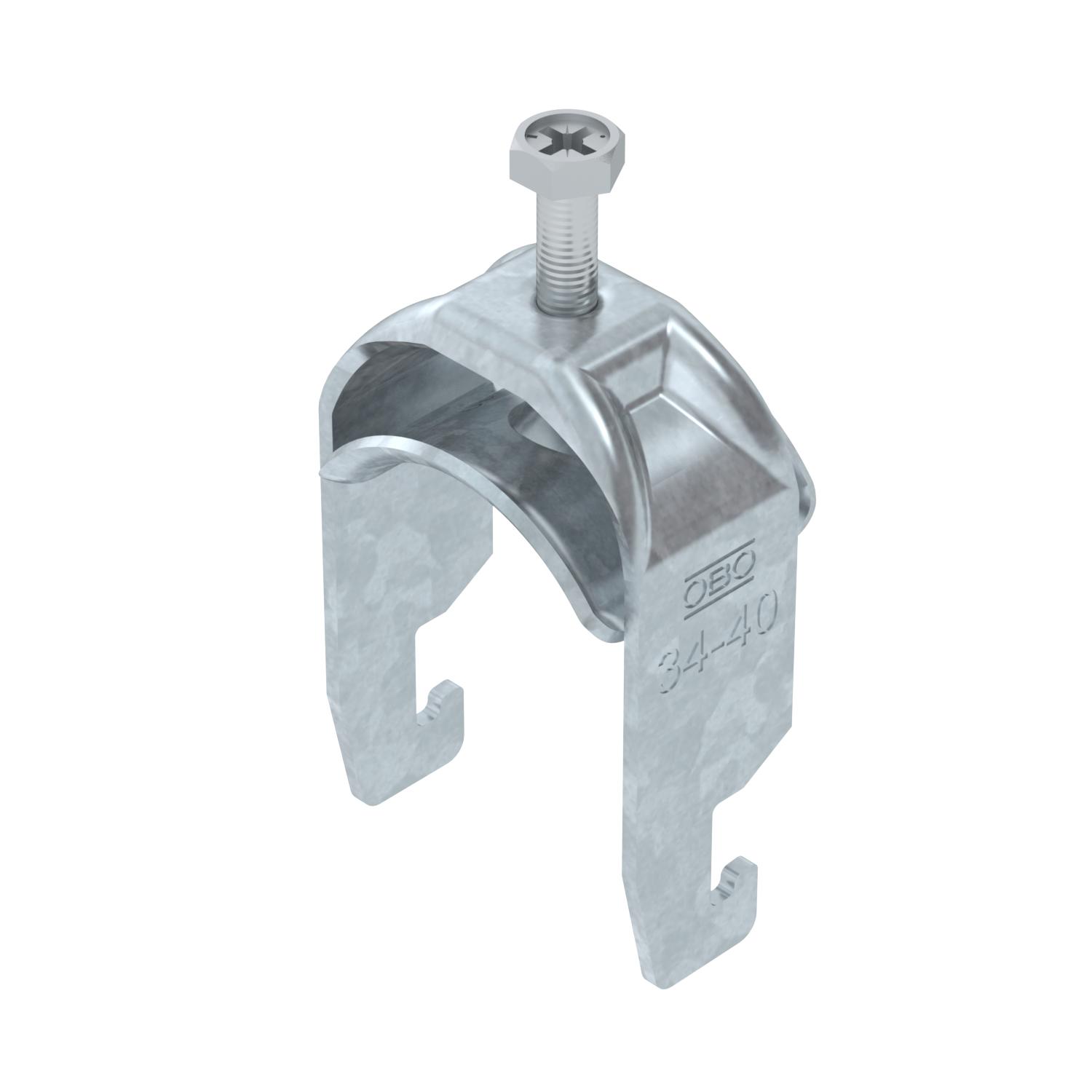

Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
- Technische gegevens
-
Technische gegevens
Aantal kabels/ buizen 1 Dimensie 34-40mm Extra materiaal Staal Extra oppervlak vuurverzinkt Functiebehoud ja Halogeenvrij ja Lengte buitenmaat 33 mm Materiaal Staal Materiaal van de bak staal max. Aandraaimoment 3 Nm met metalen bak ja met tegenwand nee Montagetype Profielrail Oppervlak thermisch verzinkt Plaatdikte 2 mm Schroefdraad M6 Sleufbreedte 10 mm Spanbereik D max. 40 mm Spanbereik D min. 34 mm voor buisdiameter max. 40 mm voor buisdiameter min. 34 mm voorrail met sleufbreedte (met interval) max. 22 mm voorrail met sleufbreedte (met interval) mm 18 mm Afmetingen

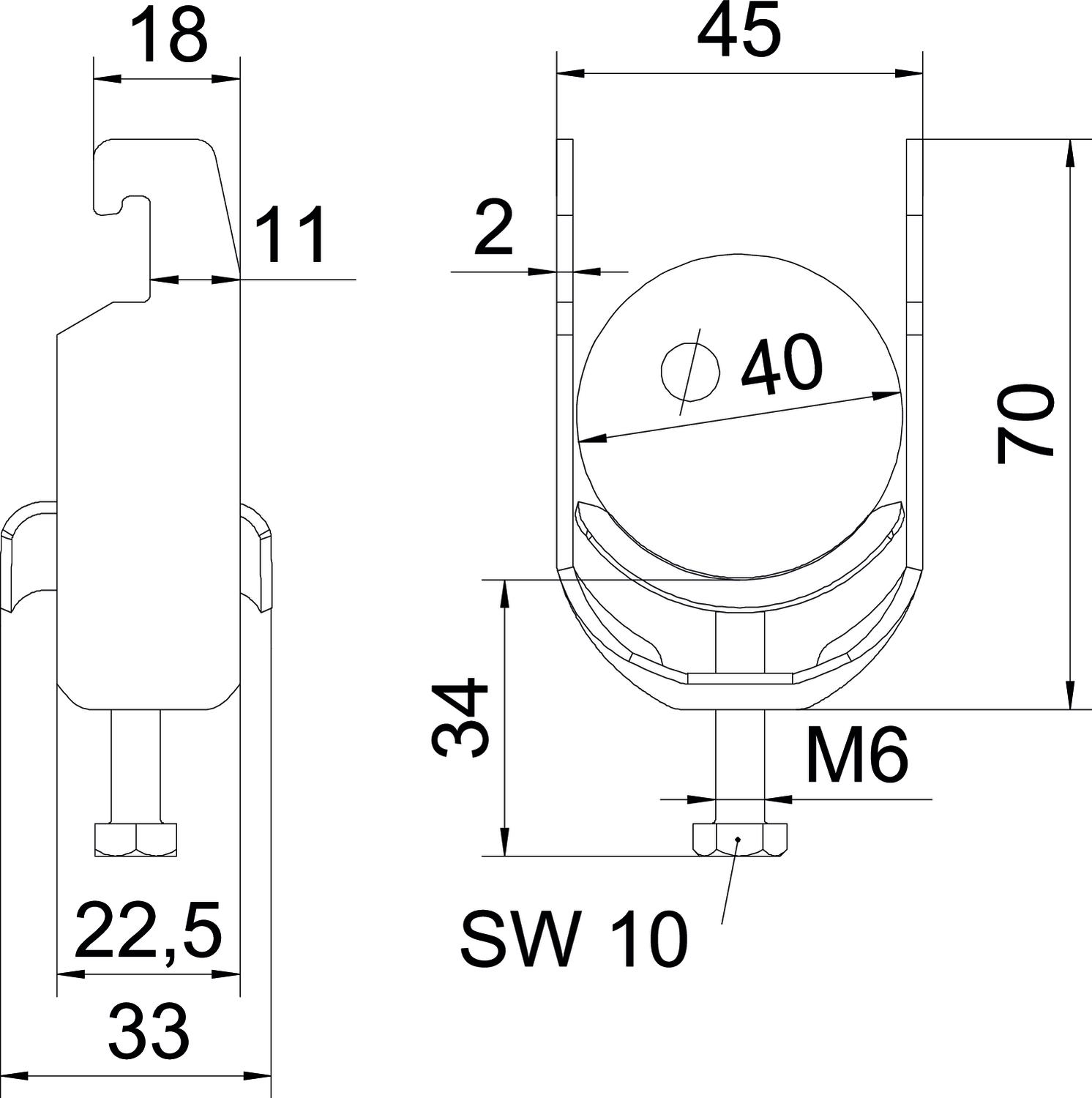

Afm. H 70 mm Afmeting G (mm) M6 Breedte 45 mm Hoogte 70 mm Lengte 22,5 mm Maat A 22,5 mm Maat B 45 mm Maat C 33 mm Maat L 34 mm Maat t 2 mm - Alle typen
-
Alle typen
- Downloads
-
Specificatieblad BS-U1-M-40 FT / 1186536 , 0.24MB , pdfCatalogus Fastening materials , 19.78MB , pdfConformiteitsverklaring BS-U1-M-40 FT / 1186536 , 0.17MB , pdfREACH Conformiteitsverklaring BS-U1-M-40 FT / 1186536 , 0.12MB , pdfRoHS Conformiteitsverklaring BS-U1-M-40 FT / 1186536 , 0.12MB , pdfMontagehandleiding Bügelschelle U-Fuß Metall , 2.86MB , pdf
