Beugelklem 2056 U-voet 1-voudig, metalen drukwand, FT
Art.nr. 1186542 | EAN 4012196850051
- Productbeschrijving
-
Productbeschrijving

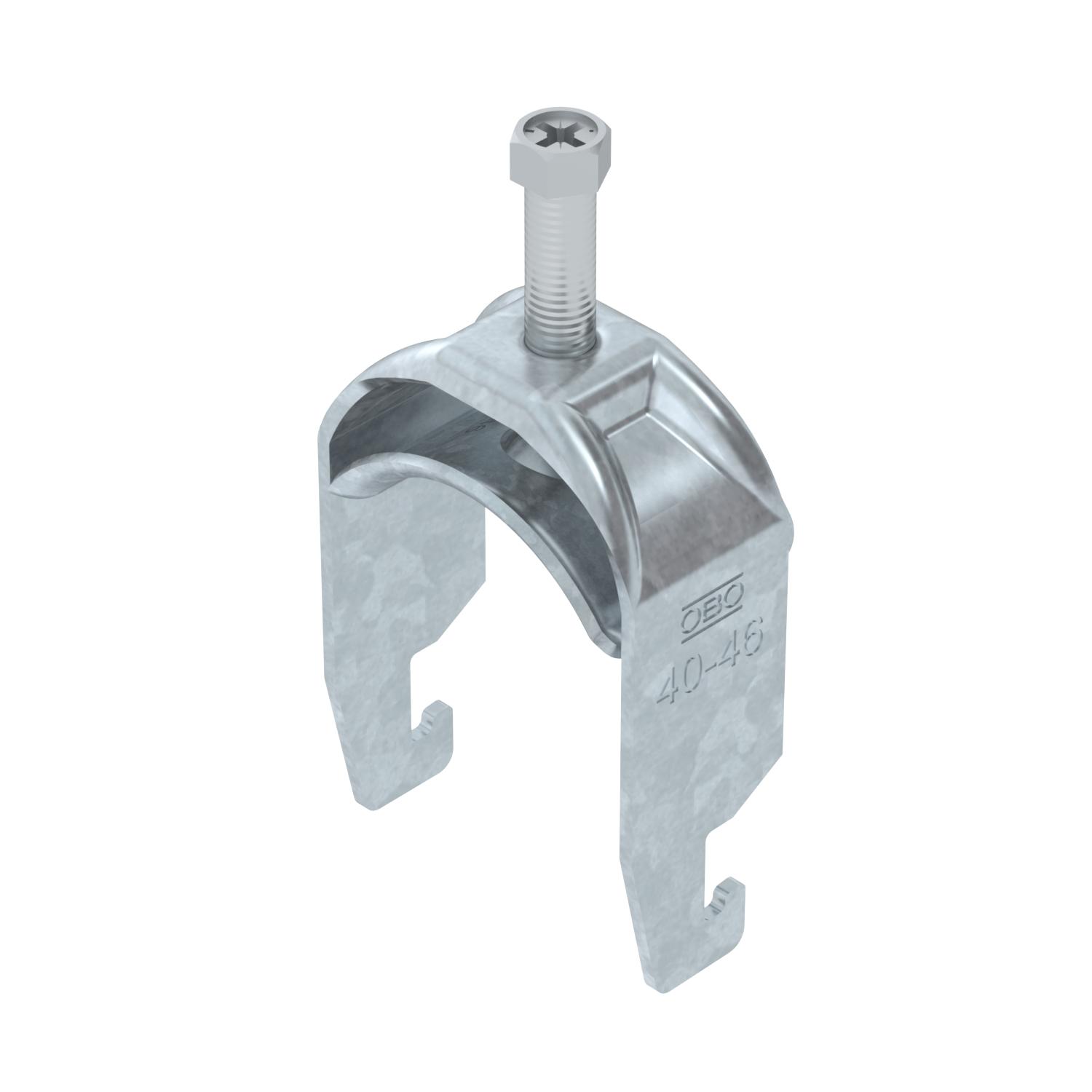

Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
-
- Technische gegevens
-
Technische gegevens

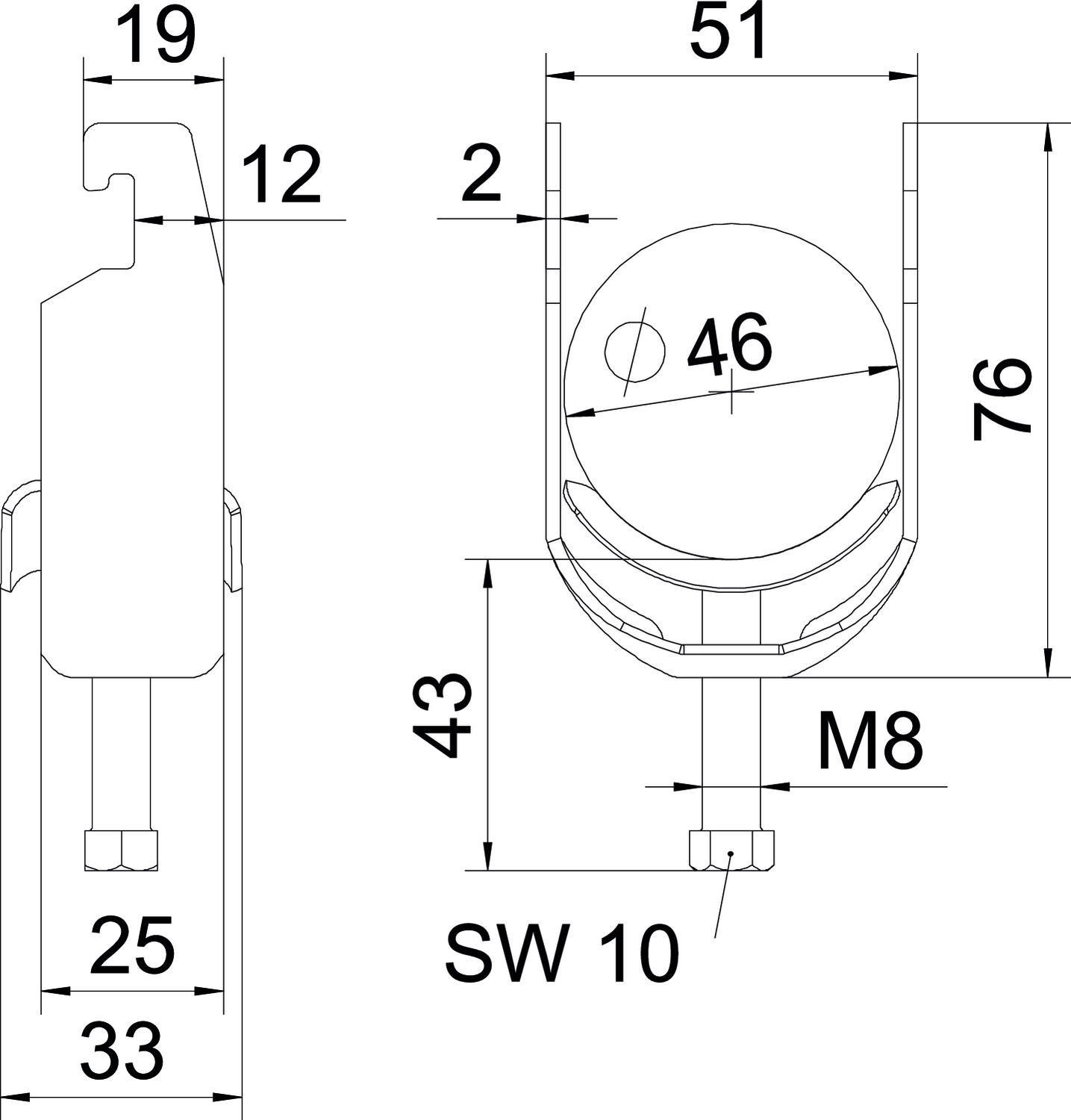

Aantal kabels/ buizen 1 Afm. H 76 mm Afmeting G (mm) M8 Breedte 51 mm Dimensie 40-46mm Extra materiaal Staal Extra oppervlak vuurverzinkt Functiebehoud ja Halogeenvrij ja Hoogte 76 mm Lengte 25 mm Lengte buitenmaat 33 mm Maat A 25 mm Maat B 51 mm Maat C 33 mm Maat L 43 mm Maat t 2 mm Materiaal Staal Materiaal van de bak staal max. Aandraaimoment 5 Nm met metalen bak ja met tegenwand nee Montagetype Profielrail Oppervlak thermisch verzinkt Plaatdikte 2 mm Schroefdraad M8 Sleufbreedte 10 mm Spanbereik D max. 46 mm Spanbereik D min. 40 mm voor buisdiameter max. 46 mm voor buisdiameter min. 40 mm voorrail met sleufbreedte (met interval) max. 22 mm voorrail met sleufbreedte (met interval) mm 18 mm - Alle typen
-
Alle typen
- Downloads
-
Specificatieblad BS-U1-M-46 FT / 1186542 , 0.32MB , pdfCatalogus Fastening materials , 19.78MB , pdfConformiteitsverklaring BS-U1-M-46 FT / 1186542 , 0.17MB , pdfREACH Conformiteitsverklaring BS-U1-M-46 FT / 1186542 , 0.12MB , pdfRoHS Conformiteitsverklaring BS-U1-M-46 FT / 1186542 , 0.12MB , pdfMontagehandleiding Bügelschelle U-Fuß Metall , 2.86MB , pdf
