Beugelklem 2056 U-voet 1-voudig, metalen drukwand, FT
Art.nr. 1186502 | EAN 4012196849772
- Productbeschrijving
-
Productbeschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
-
- Technische gegevens
-
Technische gegevens

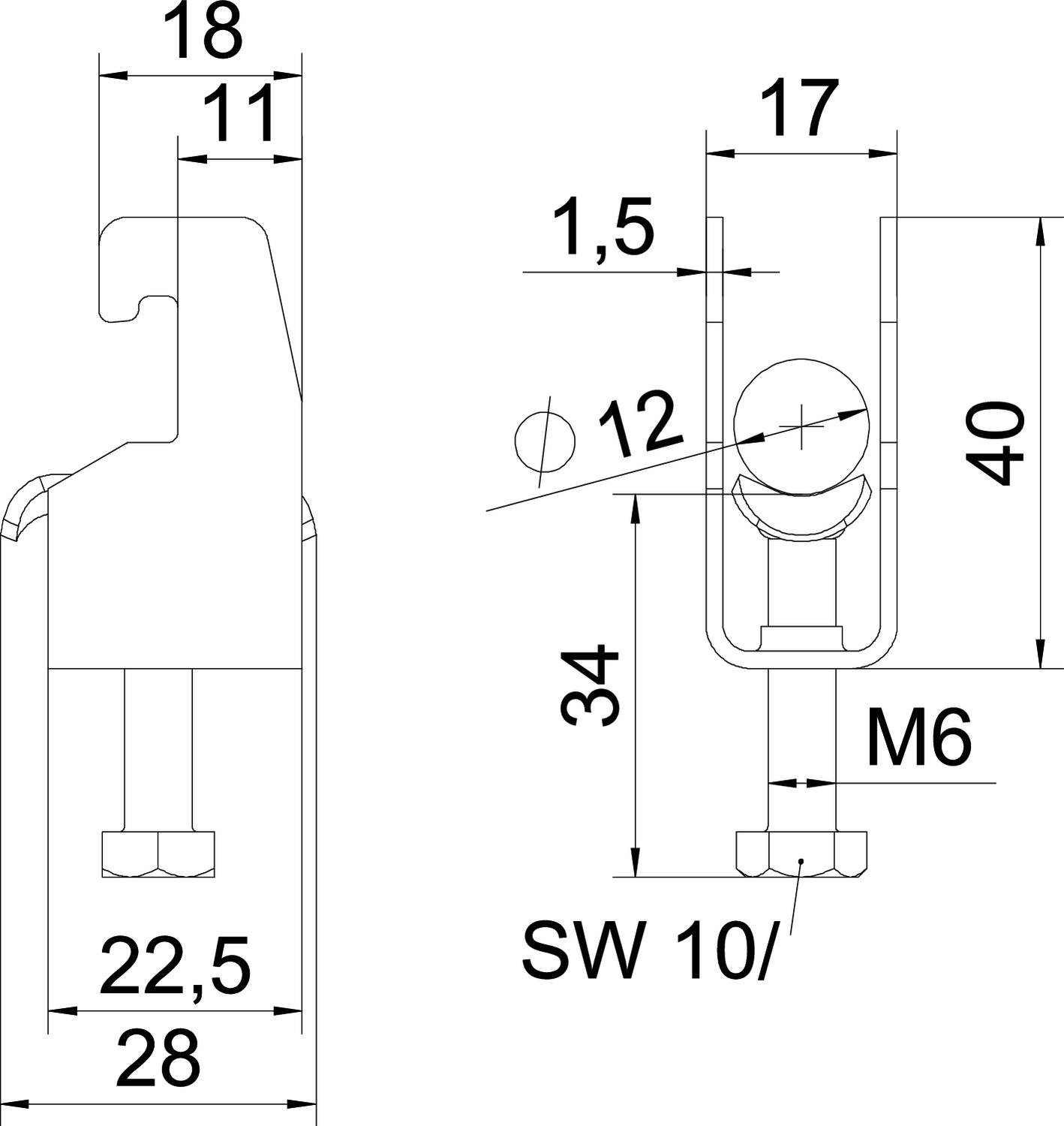

Aantal kabels/ buizen 1 Afm. H 40 mm Afmeting G (mm) M6 Breedte 17 mm CO₂-voetafdruk (GWP) van wieg tot poort 0,064 kg CO₂e / 1 Stuk Dimensie 08-12mm Extra materiaal Staal Extra oppervlak vuurverzinkt Functiebehoud ja Halogeenvrij ja Hoogte 40 mm Lengte 22,5 mm Lengte buitenmaat 28 mm Maat A 22,5 mm Maat B 17 mm Maat C 28 mm Maat L 34 mm Maat t 1,5 mm Materiaal Staal Materiaal van de bak staal max. Aandraaimoment 3 Nm met metalen bak ja met tegenwand nee Montagetype Profielrail Oppervlak thermisch verzinkt Plaatdikte 1,5 mm Schroefdraad M6 Sleufbreedte 10 mm Spanbereik D max. 12 mm Spanbereik D min. 8 mm voor buisdiameter max. 12 mm voor buisdiameter min. 8 mm voorrail met sleufbreedte (met interval) max. 22 mm voorrail met sleufbreedte (met interval) mm 18 mm - Alle typen
-
Alle typen
