Productbeschrijving

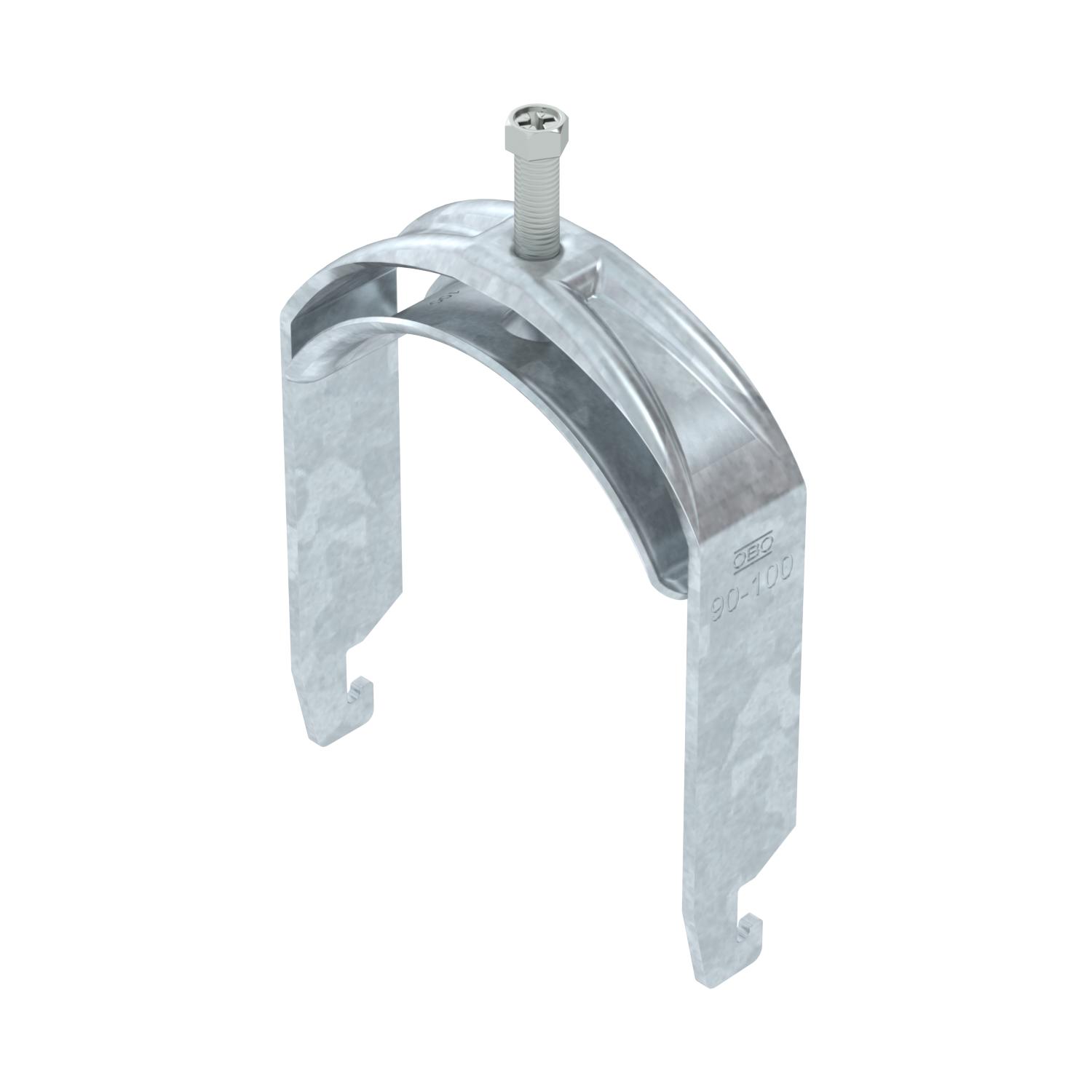

Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
- Technische gegevens
-
Technische gegevens
Aantal kabels/ buizen 1 Dimensie 90-100mm Extra materiaal Staal Extra oppervlak vuurverzinkt Functiebehoud ja Halogeenvrij ja Lengte buitenmaat 38 mm Materiaal Staal Materiaal van de bak staal max. Aandraaimoment 5 Nm met kunststof tegenwand nee met metalen bak ja met tegenwand nee Montagetype Profielrail Oppervlak thermisch verzinkt Plaatdikte 3 mm Schroefdraad M8 Sleufbreedte 10 mm Spanbereik D max. 100 mm Spanbereik D min. 90 mm voor buisdiameter max. 100 mm voor buisdiameter min. 90 mm voorrail met sleufbreedte (met interval) max. 22 mm voorrail met sleufbreedte (met interval) mm 18 mm Afmetingen

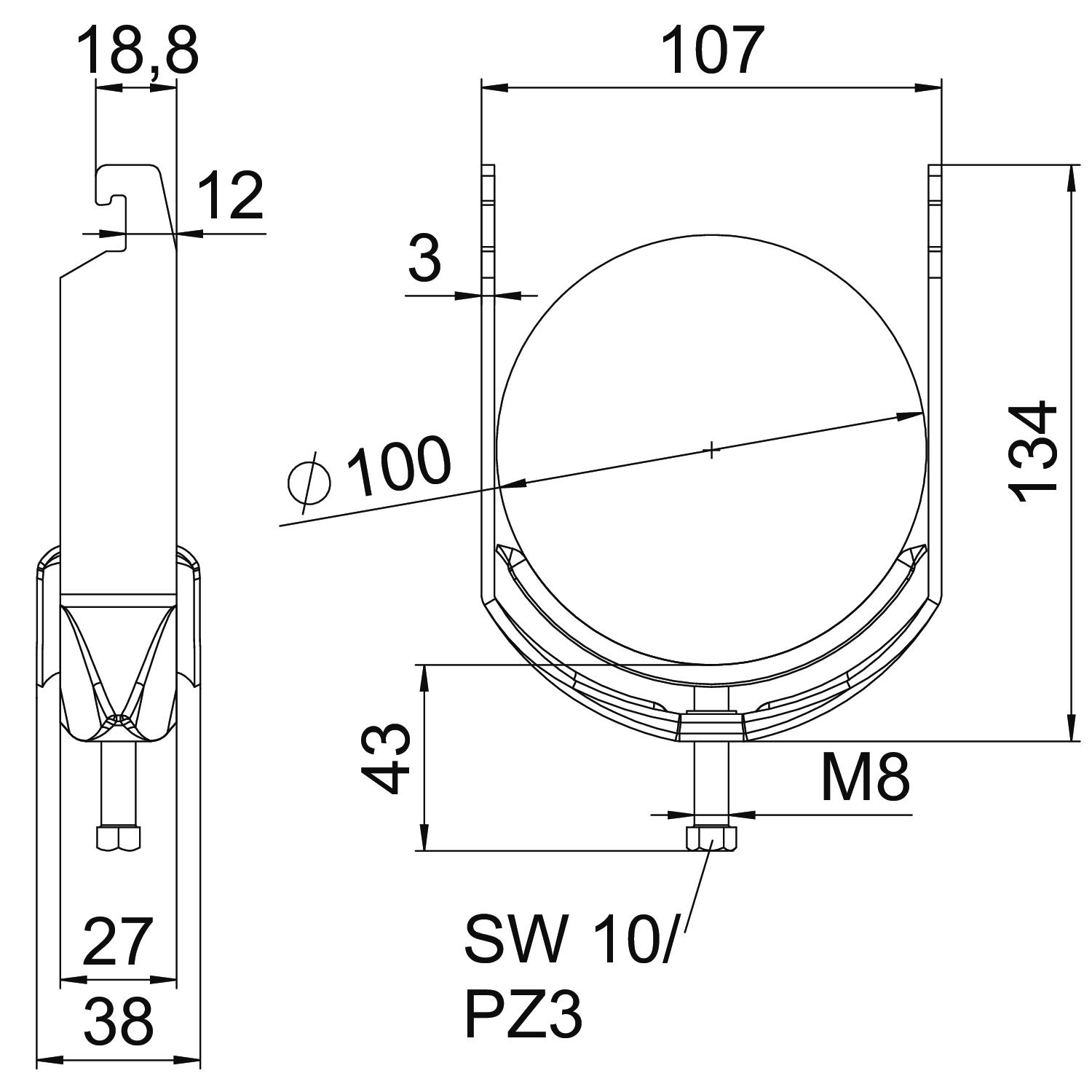

Afm. H 134 mm Afmeting G (mm) M8 Breedte 107 mm Hoogte 134 mm Lengte 27 mm Maat A 27 mm Maat B 107 mm Maat C 38 mm Maat L 43 mm Maat t 3 mm - Alle typen
-
Alle typen
