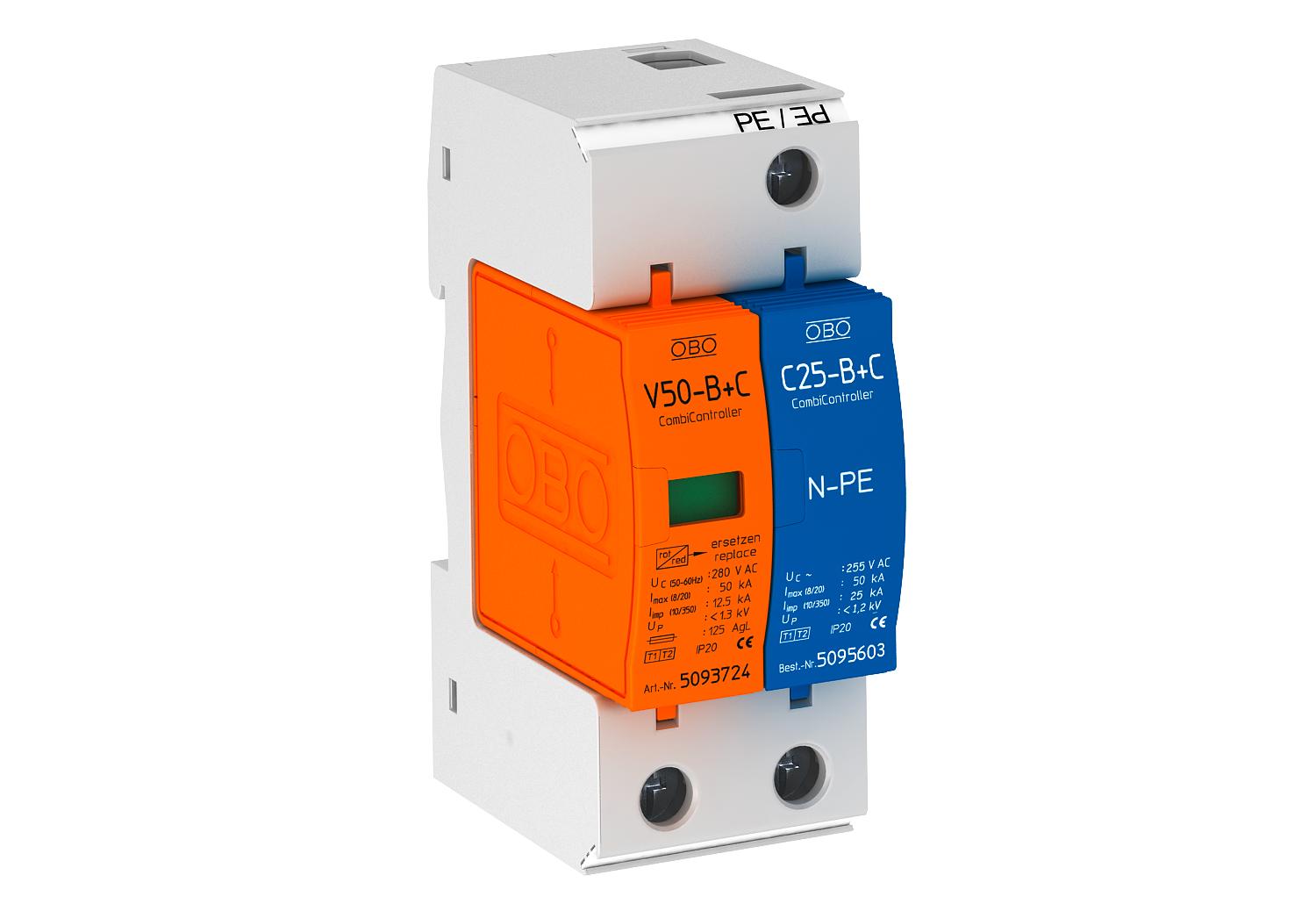

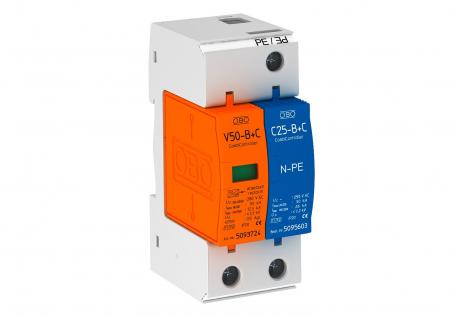

Bliksemstroom- en overspanningsafleider 1-polig + NPE
Art.nr. 5093653 | EAN 4012195688426
- Productbeschrijving
-
ProductbeschrijvingCombi-afleider, bliksem- en overspanningsafleider type 1+2 conform DIN EN 61643-11 (B+C conform VDE 0675 deel 6).
• Voor bliksembeveiligingspotentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen 12,5 kA (10/350) per fase en 50 kA (10/350) totaal
• Universeel geschikt voor TN- en TT-systemen
• Met nieuw Multibase bodemdeel met multi-aansluitklemmen
• Complete eenheid, bestaande uit modules- en bodemdeel, voorgemonteerd en aansluitklaar
• Afleider, insteekbaar met dynamische scheidingsinrichting
• Met optische functie-indicatie
• Beschermingsniveau < 1,3 kV
• Ingekapselde, niet uitblazende zinkoxide-varistof-afleider voor toepassing in verdelerkasten
• Gemarkeerde aansluitingen
Toepassing: bliksembeveiligingspotentiaalvereffening bij gebouwen ook met externe bliksembeveiliging klasse III en IV en in standaard verdelerkasten.
* Compleet = module en bodemdeel
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aantal polen 1 Aderdoorsnede flexibel (soepel) min. 25 mm² Afleidstroom (8/20 µs) [totaal] 50 kA Afstandssignalisatie nee Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Beschermingsniveau [L-N] ≤1,3 Bliksempiekstroom (10/350 μs) 12,5 kA Bliksempiekstroom (10/350) [totaal] 25 kA Dimensie 280V Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm² Geïntegreerde voorzekering nee LPZ 0→2 Max. netzijdige overstroombeveiliging 125 Maximale afleidstootstroom (8/20 μs) 50 kA Maximale continuespanning AC 280 V Maximale continuspanning (N-PE) 255 V Maximale voorverzekering 125 A Montagetype DIN-rail 35 mm Netvorm overige Netvorm DC nee Netvorm IT nee Netvorm overig nee Netvorm TN ja Netvorm TN-C nee Netvorm TN-C-S ja Netvorm TN-S ja Netvorm TT ja Nominale afleidstootstroom (8/20 μs) 30 kA Nominale afleidstootstroom (8/20 μs) [L-N] 30 kA Nominale afleidstootstroom (8/20 μs) [N-PE] 50 kA Nominale spanning AC (50/60 Hz) 230 V Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Uitblazend nee Uitvoering 1+NPE Uitvoering van de polen 1+N/PE - Alle typen
- Downloads
-
Specificatieblad V50-B+C 1+NPE / 5093653 , 0.25MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfEU Conformiteitsverklaring V50-B+C 1+NPE / 5093653 , 0.04MB , pdfSelectiehulp Selectiehulp overspanningsbeveiliging , 2.00MB , pdf
