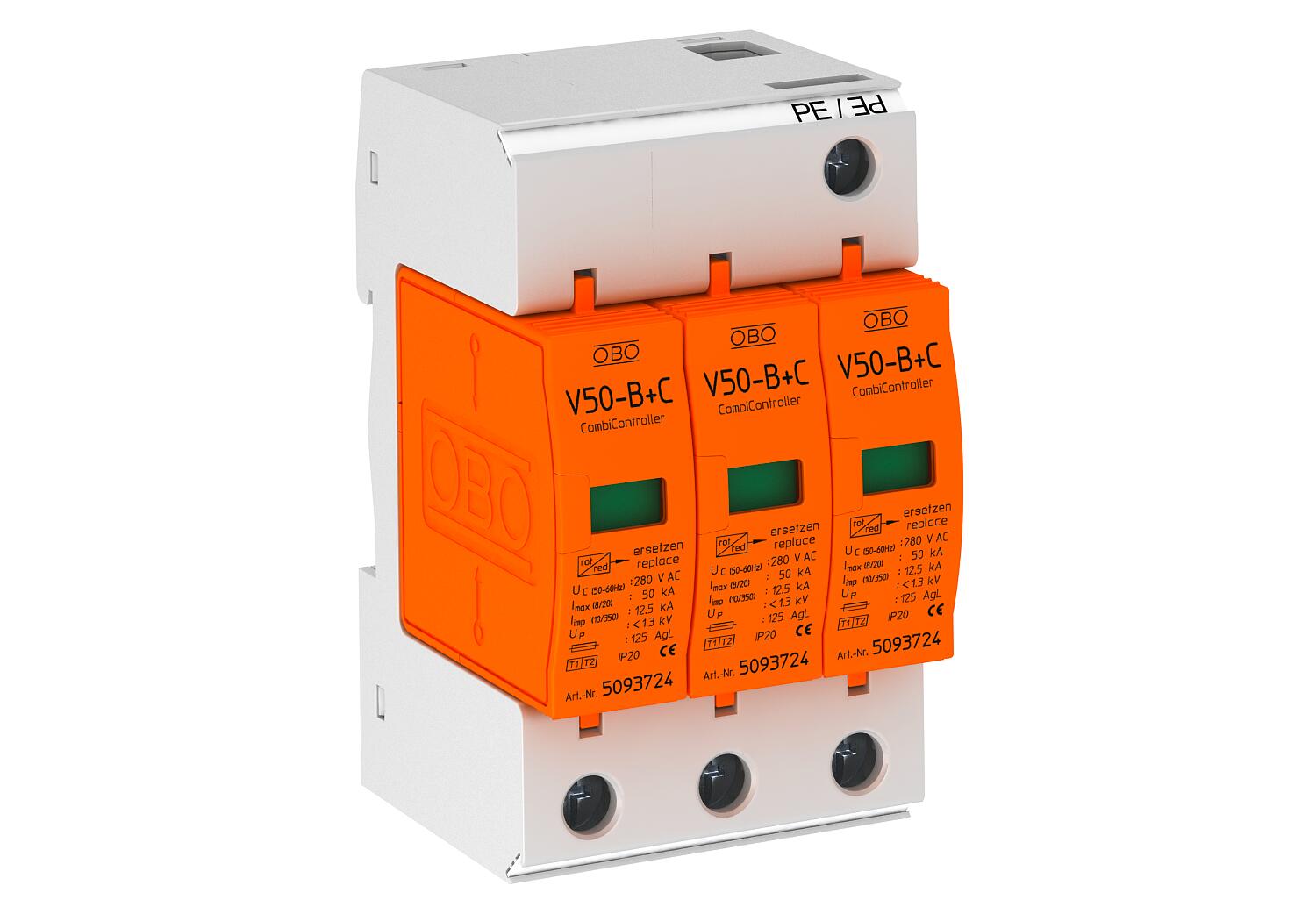

Bliksemstroom- en overspanningsafleider 3-polig
Art.nr. 5093627 | EAN 4012195361893
- Productbeschrijving
-
ProductbeschrijvingCombi-afleider, bliksem- en overspanningsafleider type 1+2 conform NEN-EN-IEC 61643-11.
• voor bliksembeveiligingspotentiaalvereffening conform VDE 0185-305 (NEN-EN-IEC 62305)
• bliksemstroomafleidvermogen 12,5 kA (10/350) per fase
• voor TN-C-systemen
• met Multibase bodemdeel met Multi-aansluitklemmen
• complete eenheid, bestaande uit modules en bodemdeel, voorgemonteerd en aansluitklaar

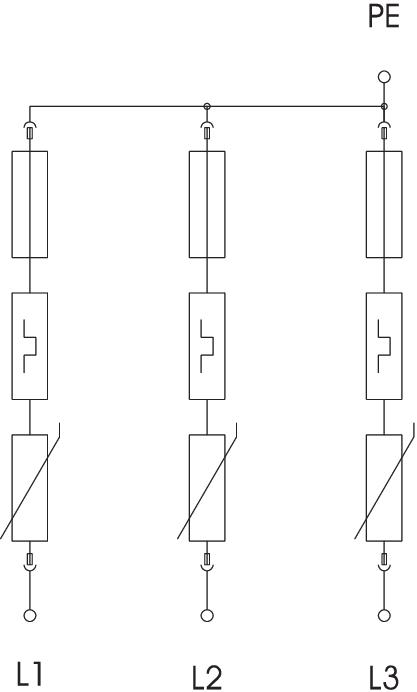

• afleider, insteekbaar met dynamische scheidingsinrichting
• met optische functie-indicatie
• beveiligingsniveau < 1,3 kV
• ingekapselde, niet uitblazende zinkoxide-varistof-afleider voor toepassing in verdelerkasten
• gemarkeerde aansluitingen
Toepassing: bliksembeveiligingspotentiaalvereffening bij gebouwen ook met externe bliksembeveiliging klasse III en IV en in standaard verdelerkasten.
* Compleet = module en bodemdeel
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aantal polen 3 Aderdoorsnede flexibel (soepel) min. 25 mm² Afleidstroom (8/20 µs) [totaal] 90 kA Afstandssignalisatie nee Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Beschermingsniveau [L-N] ≤1,3 Bliksempiekstroom (10/350 μs) 12,5 kA Bliksempiekstroom (10/350) [totaal] 37,5 kA Dimensie 280V Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm² Geïntegreerde voorzekering nee LPZ 0→2 Max. netzijdige overstroombeveiliging 125 Maximale afleidstootstroom (8/20 μs) 50 kA Maximale continuespanning AC 280 V Maximale voorverzekering 125 A Montagetype DIN-rail 35 mm Netvorm TN-C Netvorm DC nee Netvorm IT nee Netvorm overig nee Netvorm TN ja Netvorm TN-C ja Netvorm TN-C-S nee Netvorm TN-S nee Netvorm TT nee Nominale afleidstootstroom (8/20 μs) 30 kA Nominale afleidstootstroom (8/20 μs) [L-N] 30 kA Nominale spanning AC (50/60 Hz) 230 V Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Uitblazend nee Uitvoering 3-polig Uitvoering van de polen 3 - Alle typen
