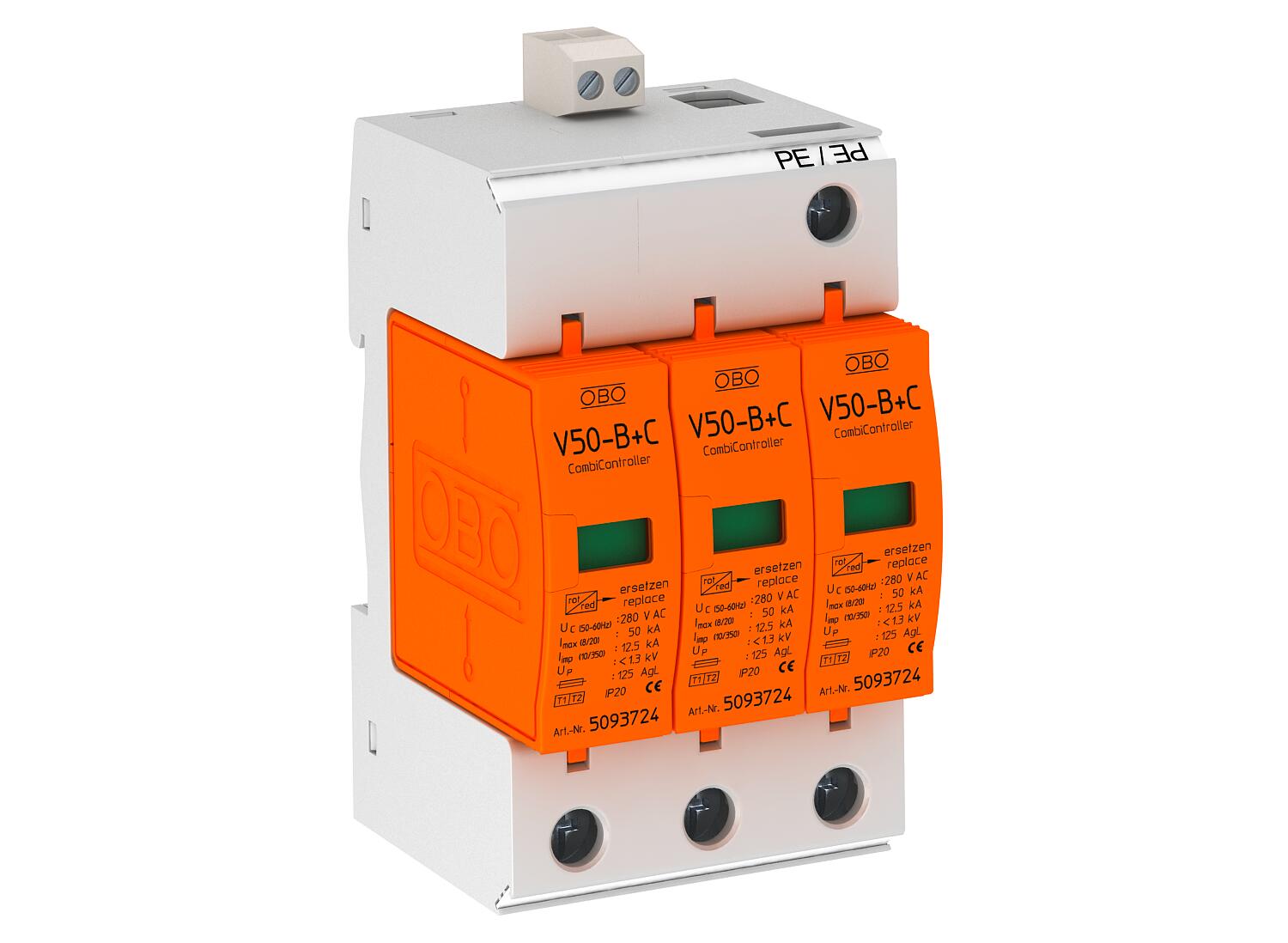

Bliksemstroom- en overspanningsafleider 3-polig met potentiaalvrij signaal contact 3 | 280 | IP20

Bliksemstroom- en overspanningsafleider 3-polig met potentiaalvrij signaal contact

Art.nr. 5093643 | EAN 4012195361916

Art.nr. / Type	5093643 / V50-B+C 3+FS280

Uitvoering van de polen	3

Maximale continuespanning AC	280 V

Beschermingsgraad	IP20

Terug naar overzicht

Productbeschrijving

Productbeschrijving

V 50-B+C/...: combi-afleider, bliksem- en overspanningsafleider type 1+2 conform DIN EN 61643-11 (B+C conform VDE 0675 deel 6).

• Voor bliksembeveiligingspotentiaalvereffening conform NEN-EN-IEC 62305

• Bliksemstroomafleidvermogen 12,5 kA (10/350) per fase

• Voor TN-C-systemen

• Met nieuw Multibase bodemdeel met Multi-aansluitklemmen

• Complete eenheid, bestaande uit modules en bodemdeel, voorgemonteerd en aansluitklaar

• Afleider, insteekbaar met dynamische scheidingsinrichting

• Met optische functie-indicatie

• Beschermingsniveau <%AID decoded:705:Value %> kV

• Ingekapselde, niet uitblazende zinkoxide-varistof-afleider voor toepassing in verdelerkasten

• Gemarkeerde aansluitingen

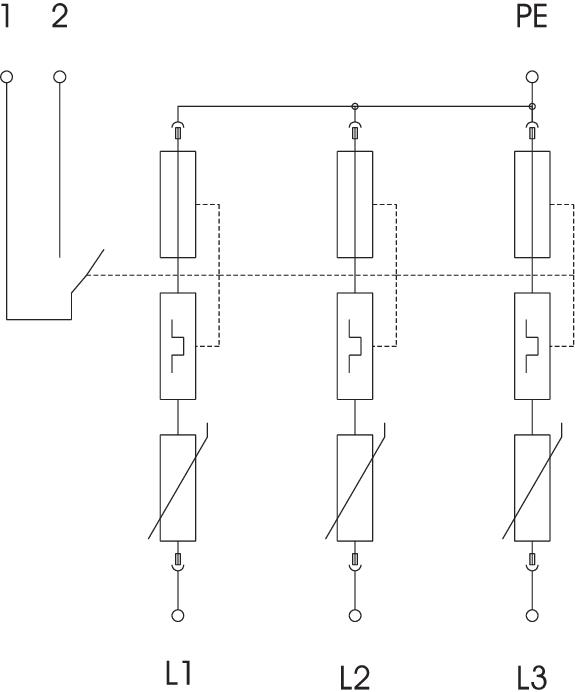

• -FS variant met extern signaal (potentiaalvrij contact)

Toepassing: bliksembeveiligingspotentiaalvereffening bij gebouwen ook met externe bliksembeveiliging klasse III en IV en in standaard verdelerkasten.
* Compleet = module en bodemdeel

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal polen	3
Aderdoorsnede flexibel (soepel) min.	25 mm²
Afleidstroom (8/20 µs) [totaal]	90 kA
Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau [L-N]	≤1,3
Bliksempiekstroom (10/350 μs)	12,5 kA
Bliksempiekstroom (10/350) [totaal]	37,5 kA
CO₂-voetafdruk (GWP) van wieg tot poort	1,2115 kg CO₂e / 1 Stuk
Dimensie	280V
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
Geïntegreerde voorzekering	nee
LPZ	0→2
Max. netzijdige overstroombeveiliging	125
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale continuespanning AC	280 V
Maximale continuspanning (N-PE)	255 V

Maximale voorverzekering	125 A
Montagetype	DIN-rail 35 mm
Netvorm	TN-C
Netvorm DC	nee
Netvorm IT	nee
Netvorm overig	nee
Netvorm TN	ja
Netvorm TN-C	ja
Netvorm TN-C-S	nee
Netvorm TN-S	nee
Netvorm TT	nee
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
Nominale spanning AC (50/60 Hz)	230 V
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD volgens EN 61643-11	Type 1 + 2
Uitblazend	nee
Uitvoering	3-polig + FS
Uitvoering van de polen	3
