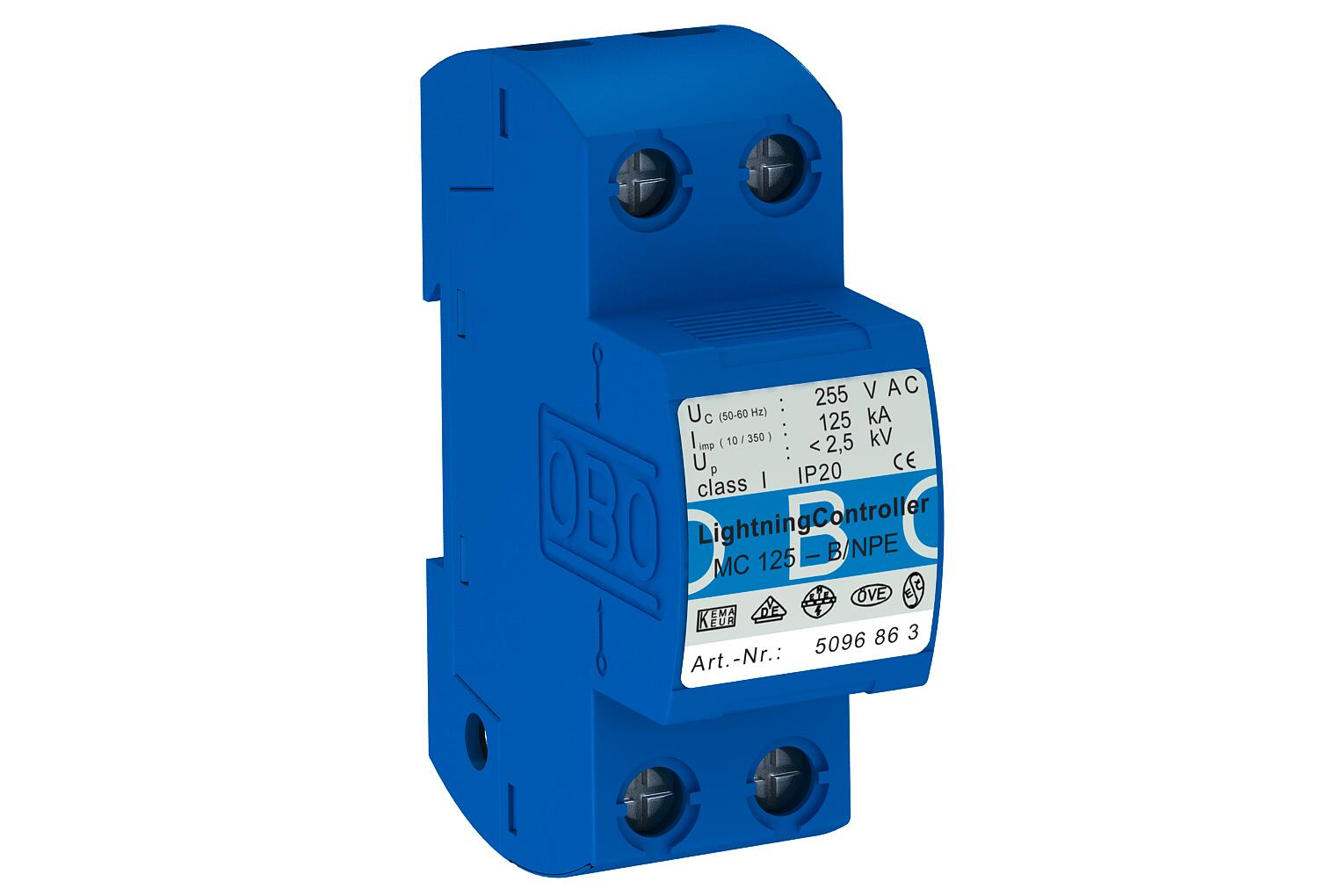

Bliksemstroomafleider 1-polig NPE

Art.nr. 5096863 | EAN 4012195966449

Productbeschrijving
Productbeschrijving
MC 125-B/NPE: voor toepassing in TN-S- en TT-systemen als N-PE-vonkbrug type 1 (klasse B) NEN-EN-IEC 61643, voor overgang 0 naar 1 (LPZ) conform concept bliksembeveiligingszones volgens IEC 61312-1 resp. DIN VDE 0185-305 deel 4 voor de toepassing als vonkbrug tussen N en PE.



• VDE-markering

• Voldoet aan VDN-richtlijn 2e uitgave 2004

• Modules en bodemdeel, insteekbare module

• Afleidvermogen 125 kA (10/350 µs) per fase

• Incl. opsteekkappen voor markering van de aansluitingen

• Beveiligingsniveau < 2,5 kV

• Ingekapseld systeem, geen vonkemissie buiten de behuizing: toepassing in standaard verdelerkasten mogelijk


Toepassingsvoorbeeld: bliksemstroomafleider conform VDN-richtlijn voor toepassing voor de hoofdschakelaar.

Opmerking: heeft als ontkoppelingslengte voor overspanningsbeveiliging in totaal 5 m kabellengte nodig.
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Boedapest, Hongarije
  • Rusland, GOST The State Committee for Standards
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • 230/400 V-systeem
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Overgang van LPZ 0 naar 1
Technische gegevens

Technische gegevens

Aanspreektijd <100 ns
Afleidstroom (8/20 µs) [totaal] 125 kA
Afstandssignalisatie nee
Bedrijfstemperatuur max. 85 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Bliksempiekstroom (10/350) [totaal] 125 kA

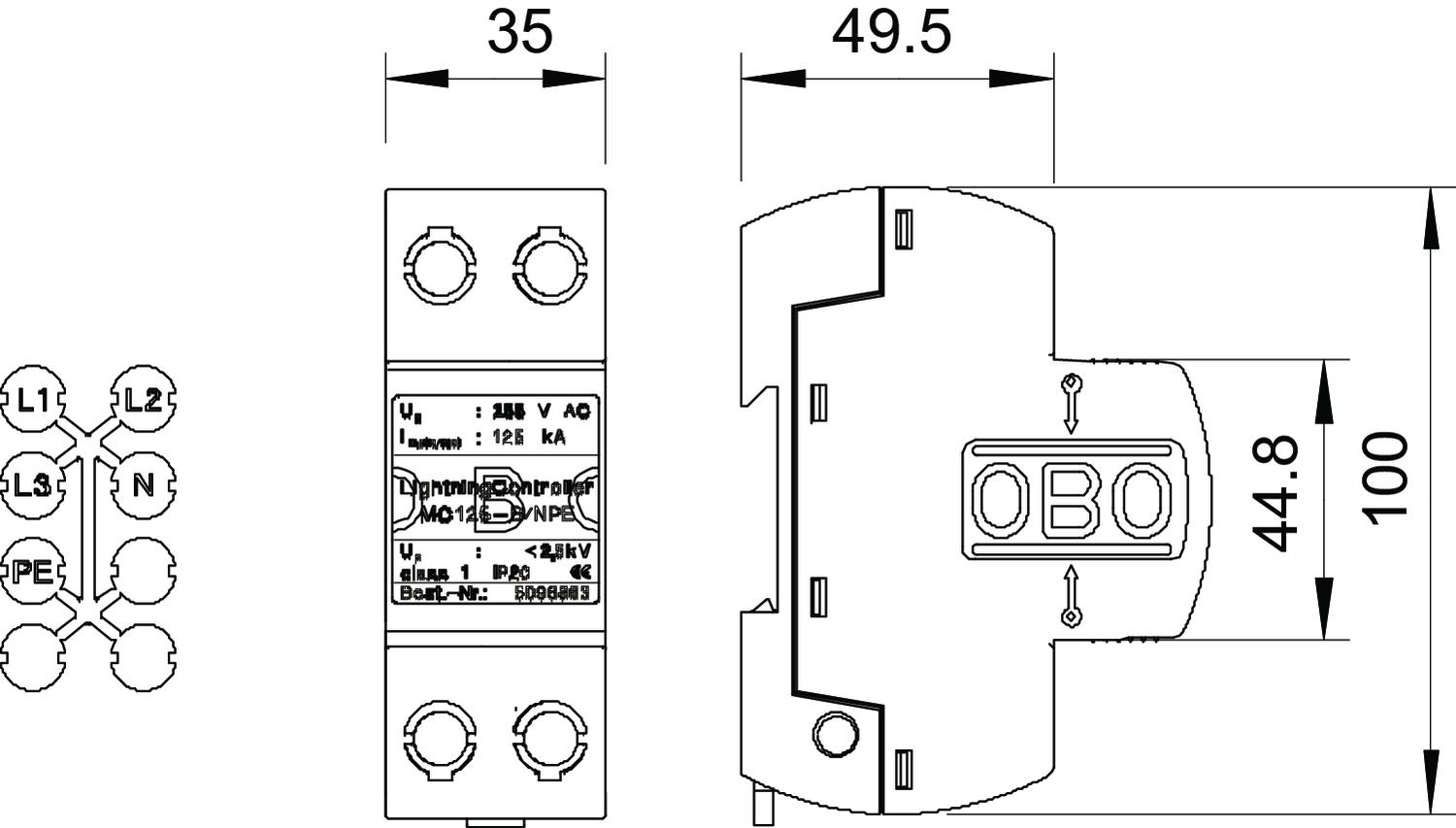

Breedte 35 mm
Dimensie 255V
Doorsnede geleider vast (een-/meeraderig) max. 50 mm²
Doorsnede geleider vast (een-/meeraderig) min. 10 mm²
Explosieveilige uitvoering nee
Hoogte 69 mm
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 0 kA
Lengte 100 mm
LPZ 0→1
Maximale continuespanning AC 255 V
Montagetype DIN-rail 35 mm
Netvorm overige
Nominale spanning AC (50/60 Hz) 230 V
Signalering op het apparaat geen
SPD conform NEN-EN-IEC 61643-1 klasse I
SPD volgens EN 61643-11 Type 1
Testklasse type 1 ja
Uitblazend nee
Uitvoering 1-polig; 255V
Uitvoering van de polen N/PE
Volgstroomblusvermogen (eff) [N-PE] 0,1 kA
Alle typen

Alle typen

Type Art.nr. Aantal kl. VKE
MC 125-B NPE 5096863
1 Stuks
