Bocht 90° voor draadgoten G 150 | 3,9 | nee

Bocht 90° voor draadgoten G

Art.nr. 6002372 | EAN 4012195456247

Art.nr. / Type

Breedte

Draaddiameter

Functiebehoud	nee

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Bocht 90°, horizontaal, voor draadgoten met een zijhoogte van 105 mm.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Afm. H	108 mm
Breedte	5,91 in
Breedte	150 mm
CO₂-voetafdruk (GWP) van wieg tot poort	0,5251 kg CO₂e / 1 Stuk
Dimensie	105x150
Draaddiameter	3,9 mm
Functiebehoud	nee
Hoogte	105 mm

Kleur	zink
Maat A	28 mm
Maat B	156 mm
Materiaal	Staal
Oppervlak	galvanisch verzinkt
Roestvast staal, gebeitst	nee
Uitvoering	Bocht horizontaal
Uitvoering verbinder	zonder verbinder

Alle typen

Alle typen

Type	Breedte	Draaddiameter	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRB 90 110 G	100 mm	3,9 mm	nee	6002370	Stuks	1 Stuks
GRB 90 115 G	150 mm	3,9 mm	nee	6002372	Stuks	1 Stuks
GRB 90 120 G	200 mm	4,8 mm	nee	6002374	Stuks	1 Stuks
GRB 90 130 G	300 mm	4,8 mm	nee	6002376	Stuks	1 Stuks
GRB 90 140 G	400 mm	4,8 mm	nee	6002378	Stuks	1 Stuks
GRB 90 150 G	500 mm	4,8 mm	nee	6002382	Stuks	1 Stuks
GRB 90 160 G	600 mm	4,8 mm	nee	6002384	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Verbinder G	GSV 34 G	6016596	Stuks	20 Stuks

Downloads

Specificatieblad GRB 90 115 G / 6002372 , 0.19MB , pdf

Richtlijn KTS cable tray systems , 1.61MB , pdf

Catalogus Cable support systems , 45.23MB , pdf

EU Conformiteitsverklaring GRB 90 115 G / 6002372 , 0.12MB , pdf

REACH Conformiteitsverklaring GRB 90 115 G / 6002372 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring GRB 90 115 G / 6002372 , 0.13MB , pdf

Download

Montagehandleiding Montage-instructies draadgoten , 9.52MB , pdf

Montagehandleiding General information on the mounting , 2.65MB , pdf

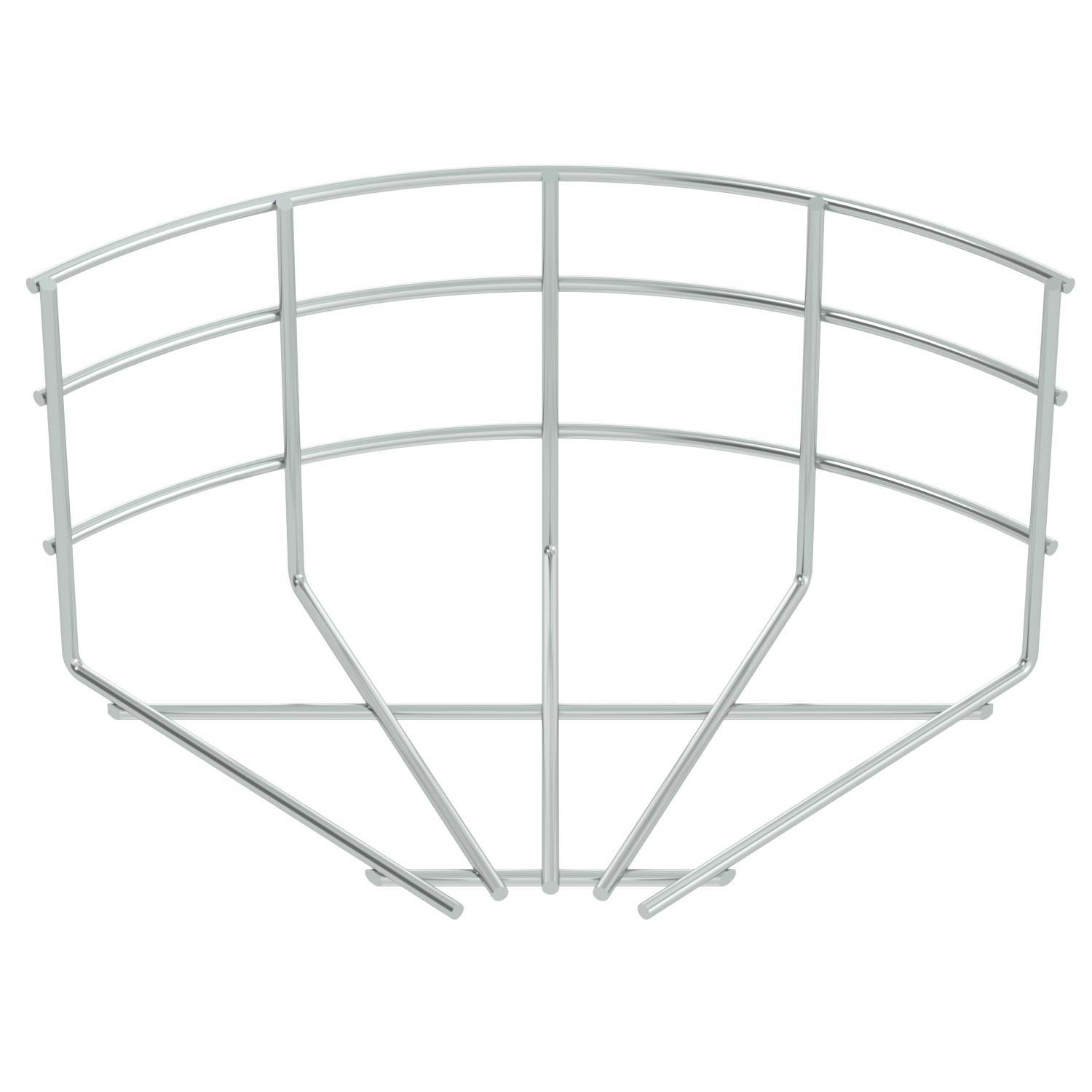

Productgrafiek GRB 90 115 G / 6002372, 70.79 kB, jpg

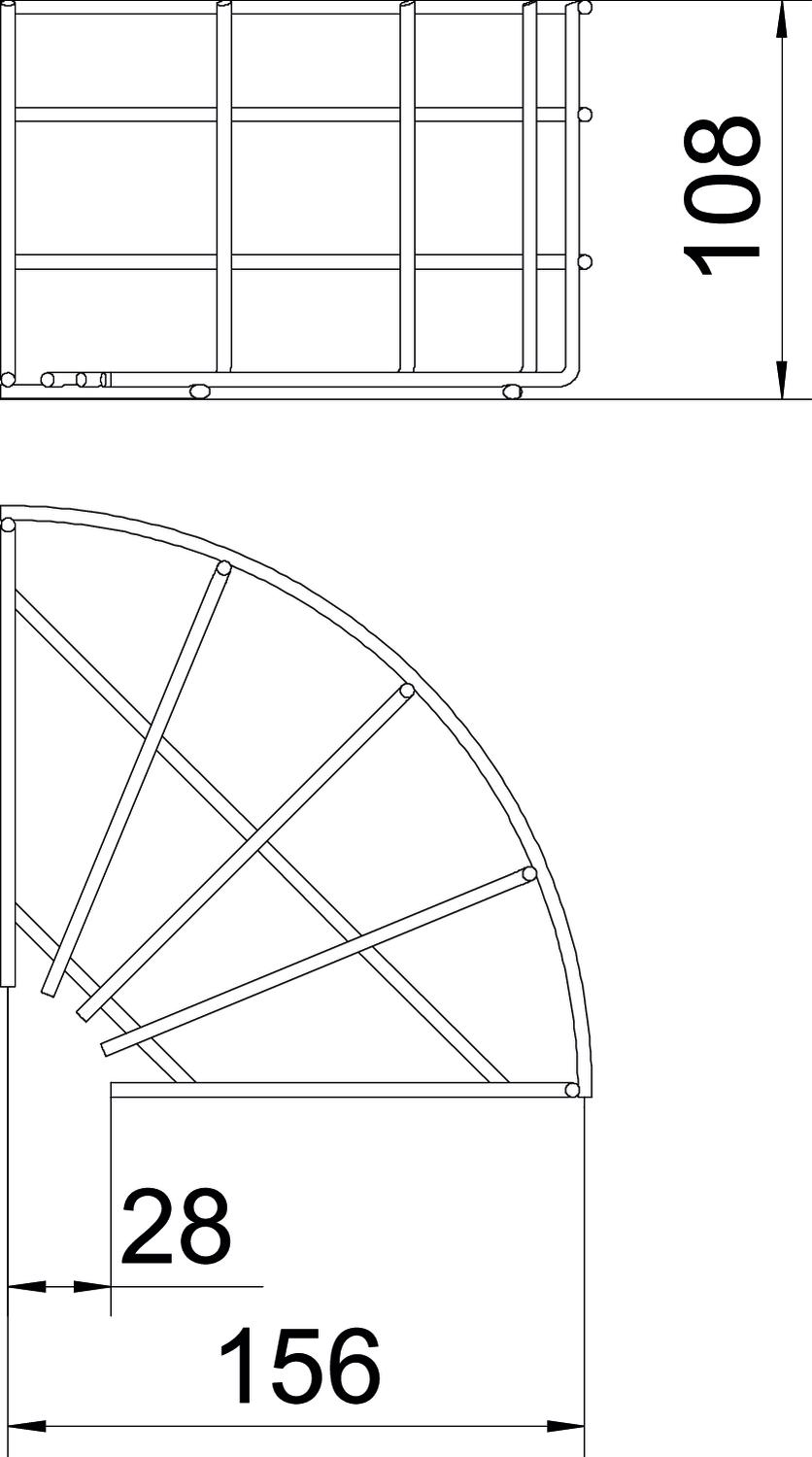

Dimensionale tekening GRB 90 115 G / 6002372, 77.65 kB, jpg

Voor dit product zijn geen bestekteksten beschikbaar

6002372_KSTP1.stp, 325.30 kB
