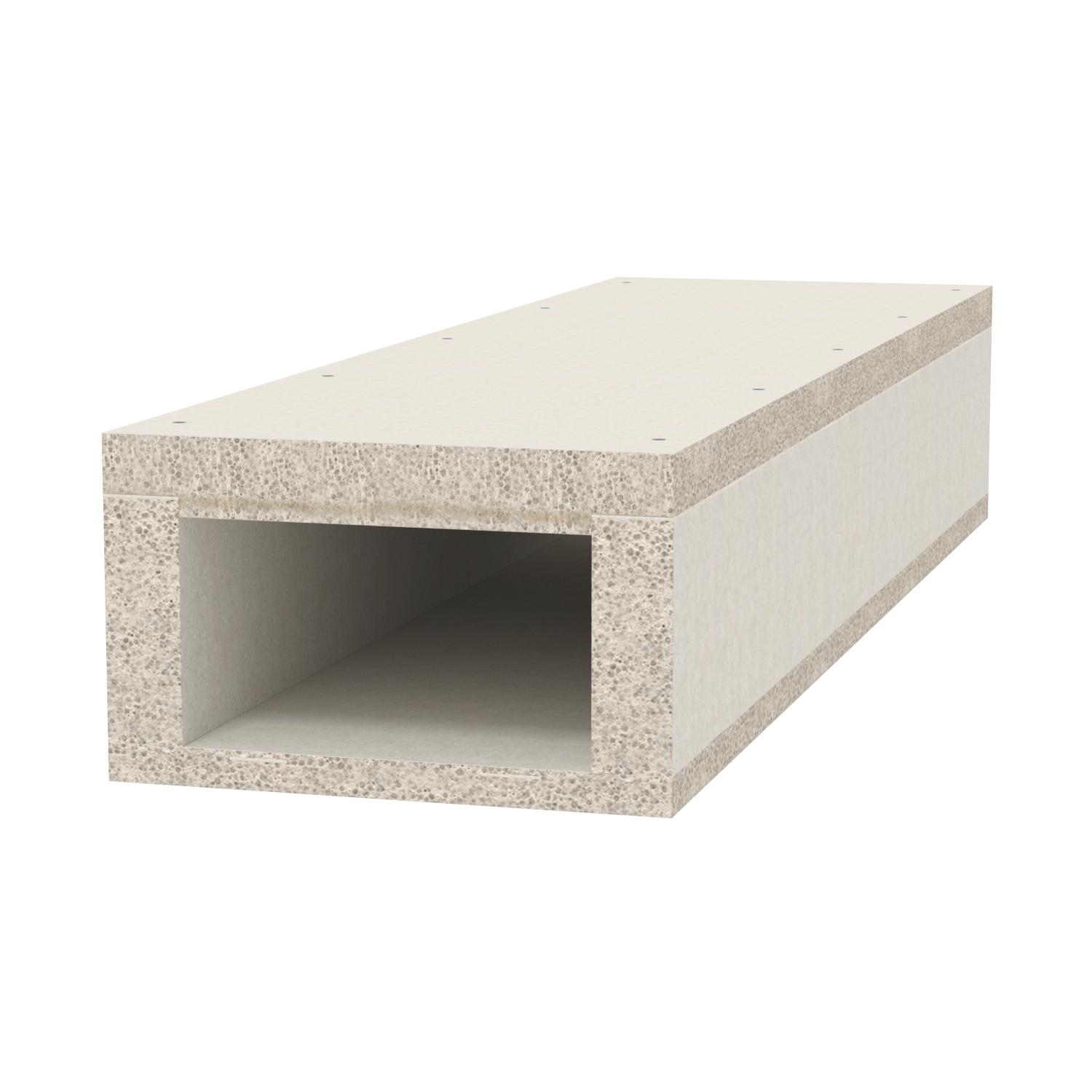

Brandwerend kanaal PYROLINE® Con D BSK I90/E30 1000 | 290 | 210 | 165 | 105

Brandwerend kanaal PYROLINE® Con D BSK I90/E30

Art.nr. 7215144 | EAN 4012197308247

Art.nr. / Type

Lengte	1000 mm

Maat B

Maat b

Afm. H

Afm. h

Productbeschrijving

Productbeschrijving

Brandwerend Kanaal van water- en vorstbestendig glasvezel lichtbeton van bouwstofklasse A1 volgens NEN-EN 13501-1 voor het brandveilig leggen van kabels in vlucht- en reddingswegen en voor functiebehoud van veiligheidsrelevante systemen. Classificatie I90 als I-kanaal volgens DIN 4102 deel 11 en classificatie E30 als E-kanaal volgens DIN 4102 deel 12.

Installatie van het kanaal direct op muren of onder plafonds.

Inclusief schroeven met verzonken kop en afdichtstroken.

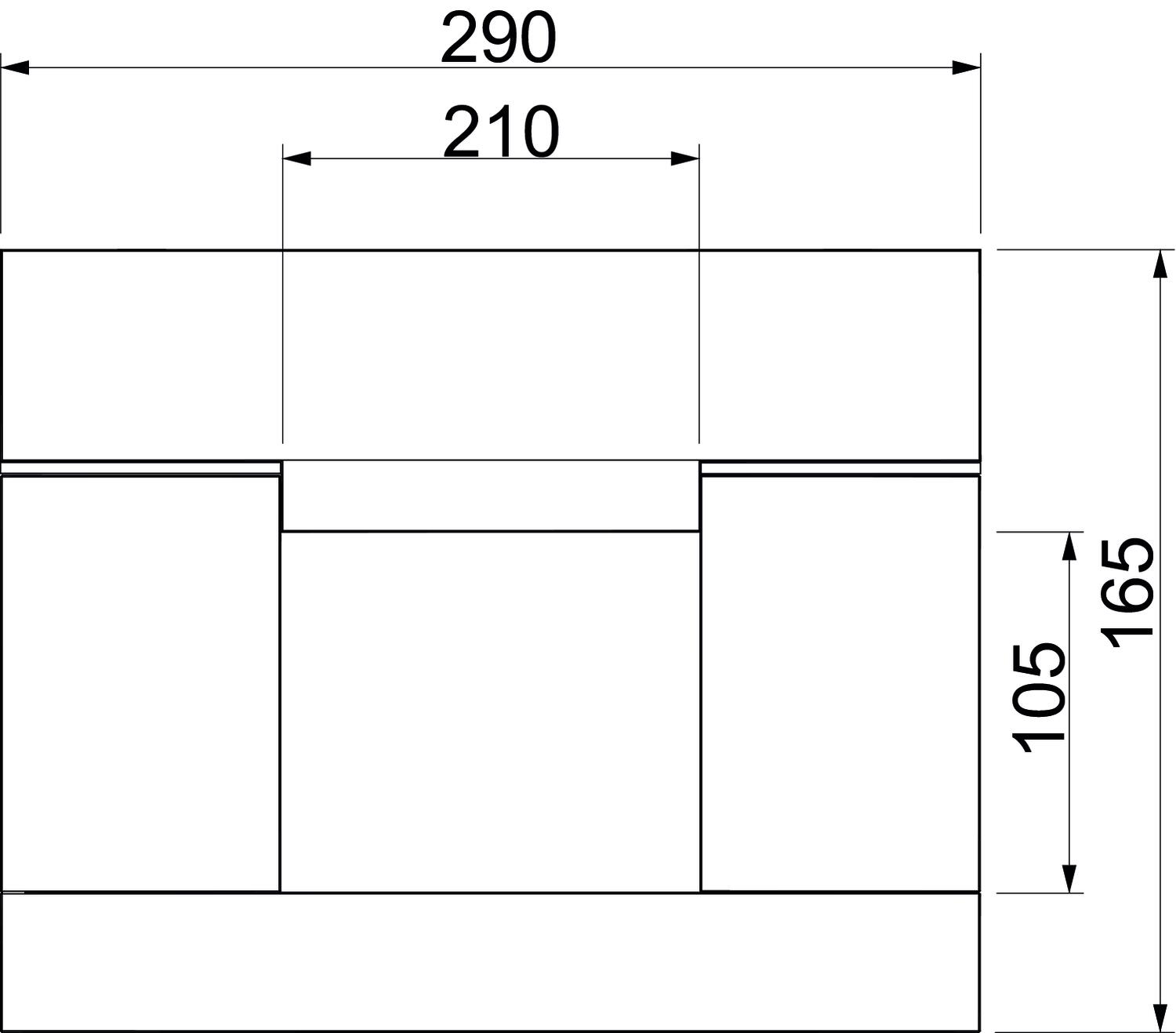

Technische gegevens

Technische gegevens

Aantal bevlambare zijden	3
Afm. h	105 mm
Afm. H	165 mm
Brandweerstandsklasse E - functiebehoud	30
Brandweerstandsklasse I - installatiekanaal	90
Breedte	290 mm
Dekselbevestiging	vastschroeven
Dimensie	1000x105x210
Hoogte	165 mm
Kleur	grijs

Lengte	1000 mm
Maat b	210 mm
Maat B	290 mm
Materiaal	Glasvezel lichtgewicht beton
Materiaal van het isolatiemateriaal	Glasvezellichtbeton
Met perforatie	nee
Nuttige doorsnede	22050 mm²
Ommanteling	zonder
Scheidingschotten mogelijk	ja

Alle typen

Alle typen

Type	Lengte	Maat B	Maat b	Afm. H	Afm. h	Art.nr.	Aantal	kl. VKE
BSKD09-K0506	1000 mm	140 mm	60 mm	110 mm	50 mm	7215136	m	1 m
BSKD09-K0511	1000 mm	190 mm	110 mm	110 mm	50 mm	7215139	m	1 m
BSKD09-K0521	1000 mm	290 mm	210 mm	110 mm	50 mm	7215141	m	1 m
BSKD09-K1021	1000 mm	290 mm	210 mm	165 mm	105 mm	7215144	m	1 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

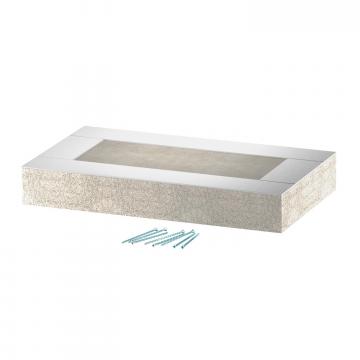

Eindstuk voor brandwerend kanaal PYROLINE® Con D BSK09-K1021	BSKD09-E1021	7215267	Stuks	1 Stuks
Verdubbelingsstuk voor brandwerend kanaal PYROLINE® Con	KAD-8040	7215464	Stuks	1 Stuks
Verdubbelingsstuk voor brandwerend kanaal PYROLINE® Con	KAD-10040	7215462	Stuks	1 Stuks
Mortel voor brandwerend kanaal	KTM	7215500	Stuks	1 Stuks

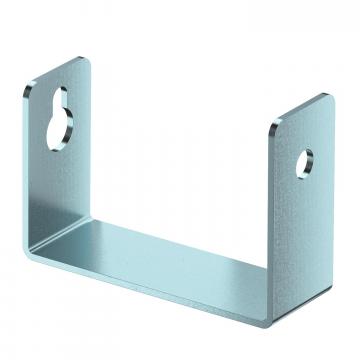

Scheidingshoek voor wandmontage	BSKD-W1021	7215327	Stuks	25 Stuks

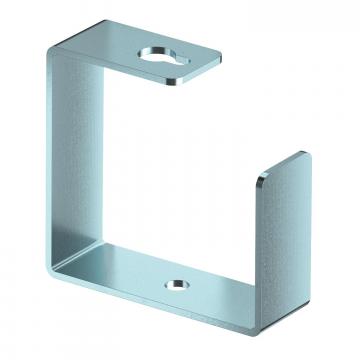

Scheidingsbeugel voor plafondmontage	BSKD-B1021	7215371	Stuks	25 Stuks
Kabelhouder, verticaal voor PYROLINE®-brandwerende kanalen, hoogte 20 mm	LHS 20	7215288	Stuks	10 Stuks
Kabelhouder, verticaal voor PYROLINE®-brandwerende kanalen, hoogte 40 mm	LHS 40	7215290	Stuks	10 Stuks
Kabelhouder, verticaal voor PYROLINE®-brandwerende kanalen, hoogte 60 mm	LHS 60	7215292	Stuks	10 Stuks
Identificatieplaatje	KS-K DE	7214734	Stuks	10 Stuks
Identificatieplaatje voor kabelinstallatie	KS-E DE	7205423	Stuks	10 Stuks
