Brandwerend kanaal PYROLINE® Con S BSK I90/E30 1000 | 338 | 210 | 195 | 105

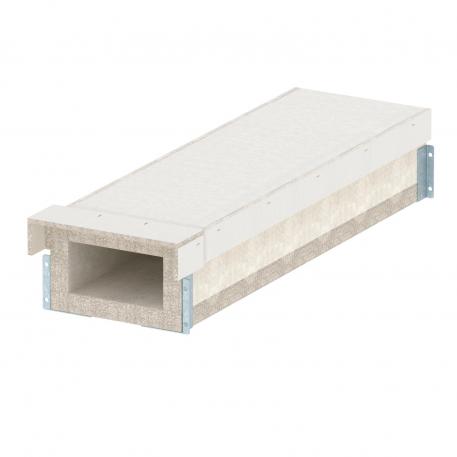

Brandwerend kanaal PYROLINE® Con S BSK I90/E30

Art.nr. 7215187 | EAN 4012197308421

Art.nr. / Type

Lengte	1000 mm

Maat B

Maat b

Afm. H

Afm. h

Productbeschrijving

Productbeschrijving

Brandwerend Kanaal van water- en vorstbestendig glasvezel lichtbeton van bouwstofklasse A1 volgens NEN-EN 13501-1 voor het brandveilig leggen van kabels in vlucht- en reddingswegen en voor functiebehoud van veiligheidsrelevante systemen. Classificatie I90 als I-kanaal volgens DIN 4102 deel 11 en classificatie E30 als E-kanaal volgens DIN 4102 deel 12.
Montage van het kanaal op wandconsoles of als plafondmontage met hangprofielen en consoles resp. op een met draadstangen opgehangen U-dwarsprofiel. Volledig geassembleerde verbindingsfittingen zorgen voor een snelle montage ter plaatse, los geplaatste afdekkingen maken snelle revisie en herindeling mogelijk.
Brandwerend kanaal met deksel en voorgemonteerde verbindingsstukken, verbindingsschroeven en afdichtstrippen.

Technische gegevens

Technische gegevens

Aantal bevlambare zijden	4

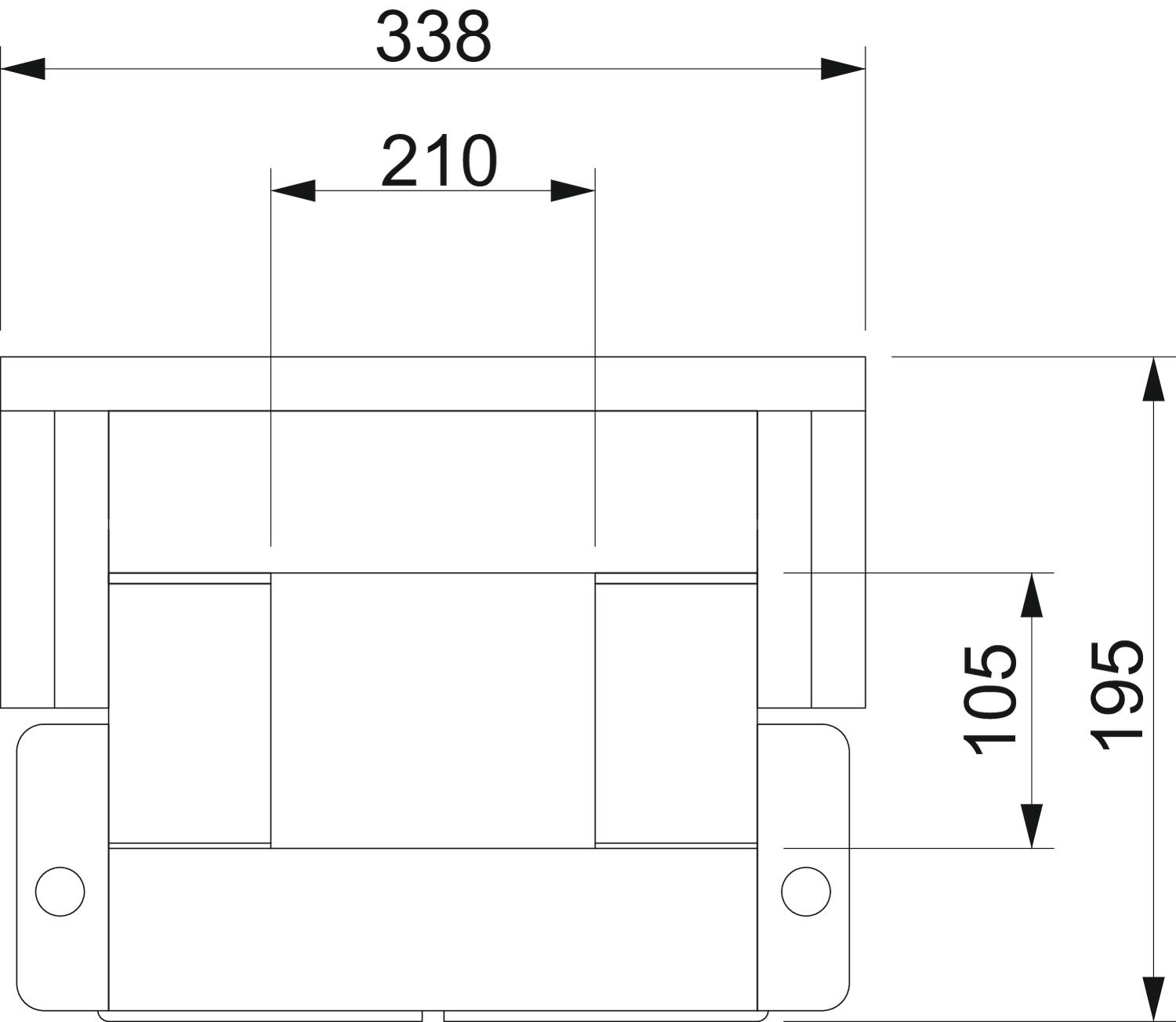

Afm. h	105 mm
Afm. H	195 mm
Brandweerstandsklasse E - functiebehoud	30
Brandweerstandsklasse I - installatiekanaal	90
Breedte	338 mm
Dekselbevestiging	los
Dimensie	1000x105x210
Hoogte	195 mm
Kleur	grijs

Lengte	1000 mm
Maat B	338 mm
Maat b	210 mm
Materiaal	Glasvezel lichtgewicht beton
Materiaal van het isolatiemateriaal	Glasvezellichtbeton
Met perforatie	nee
Nuttige doorsnede	22050 mm²
Ommanteling	zonder
Scheidingschotten mogelijk	ja

Alle typen

Alle typen

Type	Lengte	Maat B	Maat b	Afm. H	Afm. h	Art.nr.	Aantal	kl. VKE
BSKH09-K0506	1000 mm	188 mm	60 mm	140 mm	50 mm	7215175	m	1 m
BSKH09-K0511	1000 mm	238 mm	110 mm	140 mm	50 mm	7215179	m	1 m
BSKH09-K0521	1000 mm	338 mm	210 mm	140 mm	50 mm	7215183	m	1 m
BSKH09-K1021	1000 mm	338 mm	210 mm	195 mm	105 mm	7215187	m	1 m
BSKH 090521	1000 mm	310 mm	210 mm	120 mm	50 mm	7215182	m	1 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

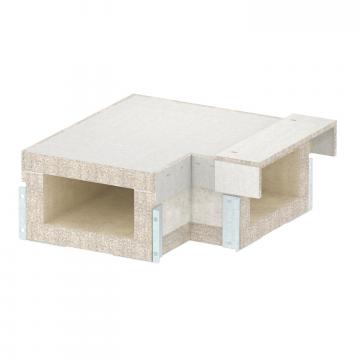

90°-bocht voor brandwerend kanaal PYROLINE® Con S BSKH09-K1021	BSKH09-B1021	7215616	Stuks	1 Stuks

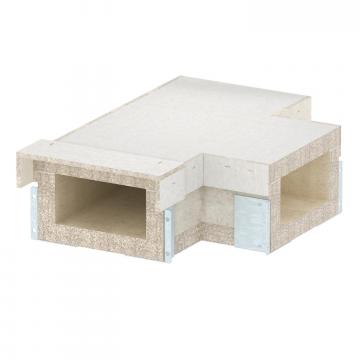

T-stuk voor brandwerend kanaal PYROLINE® Con S BSKH09-K1021	BSKH09-T1021	7215645	Stuks	1 Stuks

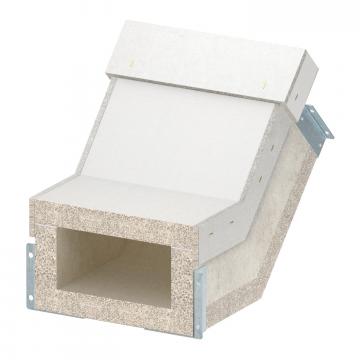

Verticale bocht stijgend voor brandwerend kanaal PYROLINE® Con S BSKH09-K1021	BSKH09-VS1021	7215656	Stuks	1 Stuks

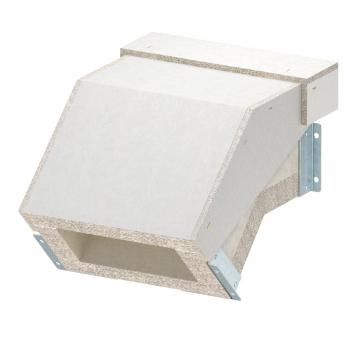

Verticale bocht dalend voor brandwerend kanaal PYROLINE® Con S BSKH09-K1021	BSKH09-VF1021	7215666	Stuks	1 Stuks

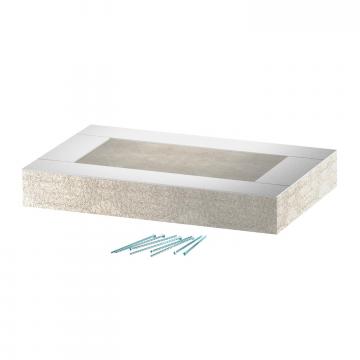

Eindstuk voor brandwerend kanaal PYROLINE® Con D BSKH09-K1021	BSKH09-E1021	7215597	Stuks	1 Stuks
Verdubbelingsstuk voor brandwerend kanaal PYROLINE® Con	KAD-8040	7215464	Stuks	1 Stuks
Verdubbelingsstuk voor brandwerend kanaal PYROLINE® Con	KAD-10040	7215462	Stuks	1 Stuks
Mortel voor brandwerend kanaal	KTM	7215500	Stuks	1 Stuks
Verloopstuk draadstang E30	KGA	7215395	Stuks	1 Stuks
Scheidingsschot 45 FS	TSG 45 FS	6062033	m	3 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	3 m
Schroef voor scheidingsschotbevestiging, KRS 6x30	KRS 6x30	3498100	Stuks	200 Stuks
Identificatieplaatje	KS-K DE	7214734	Stuks	10 Stuks
Identificatieplaatje voor kabelinstallatie	KS-E DE	7205423	Stuks	10 Stuks
