Brandwerend kanaal PYROLINE® Con S PLC EI90 1000 | 348 | 200 | 230 | 120

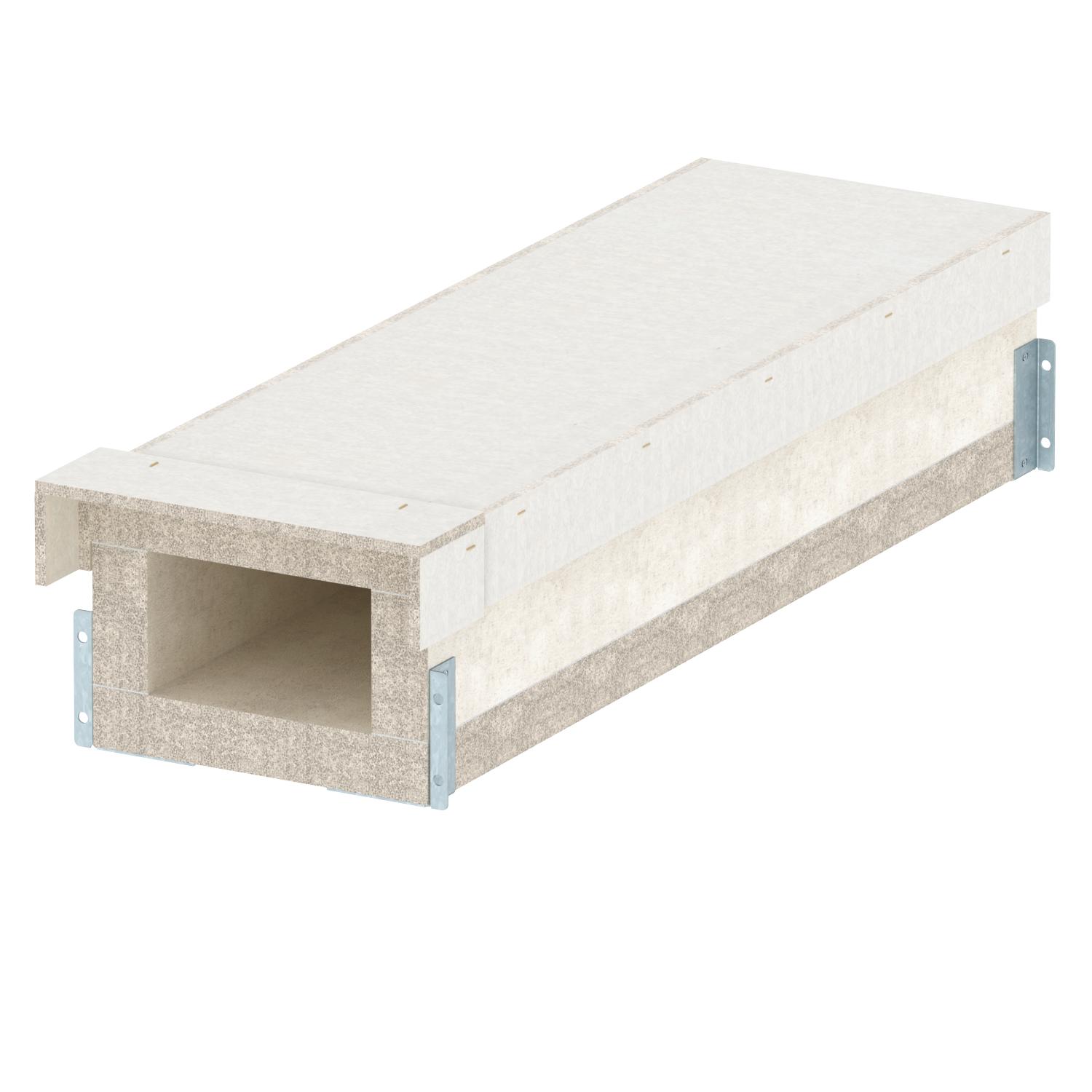

Brandwerend kanaal PYROLINE® Con S PLC EI90

Art.nr. 7217874 | EAN 4012196836673

Art.nr. / Type

Lengte	1000 mm

Maat B

Maat b

Afm. H

Afm. h

Productbeschrijving

Productbeschrijving

Brandwerend kanaal bestaande uit water- en vorstbestendig glasvezellichtbeton bouwstofklasse A1 conform NEN-EN 13501-1 voor brandwerende installatie van kabels in vlucht- en reddingswegen. Classificatie EI90 als installatiekanaal conform NEN-EN 13501-2 op basis van beproevingen conform NEN-EN 1366-5. Het kanaal voorkomt bij een interne brandbelasting (kabelbrand) de verspreiding van brand van de ene brandsector naar een andere.

Montage van het kanaal op wandconsoles of als plafondmontage met hangprofielen en consoles resp. op een met draadstangen opgehangen U-dwarsprofiel. Volledig geassembleerde verbindingsfittingen zorgen voor een snelle montage ter plaatse, los geplaatste afdekkingen maken snelle revisie en herindeling mogelijk.

Inclusief verbindingsschroeven en afdichtstroken.

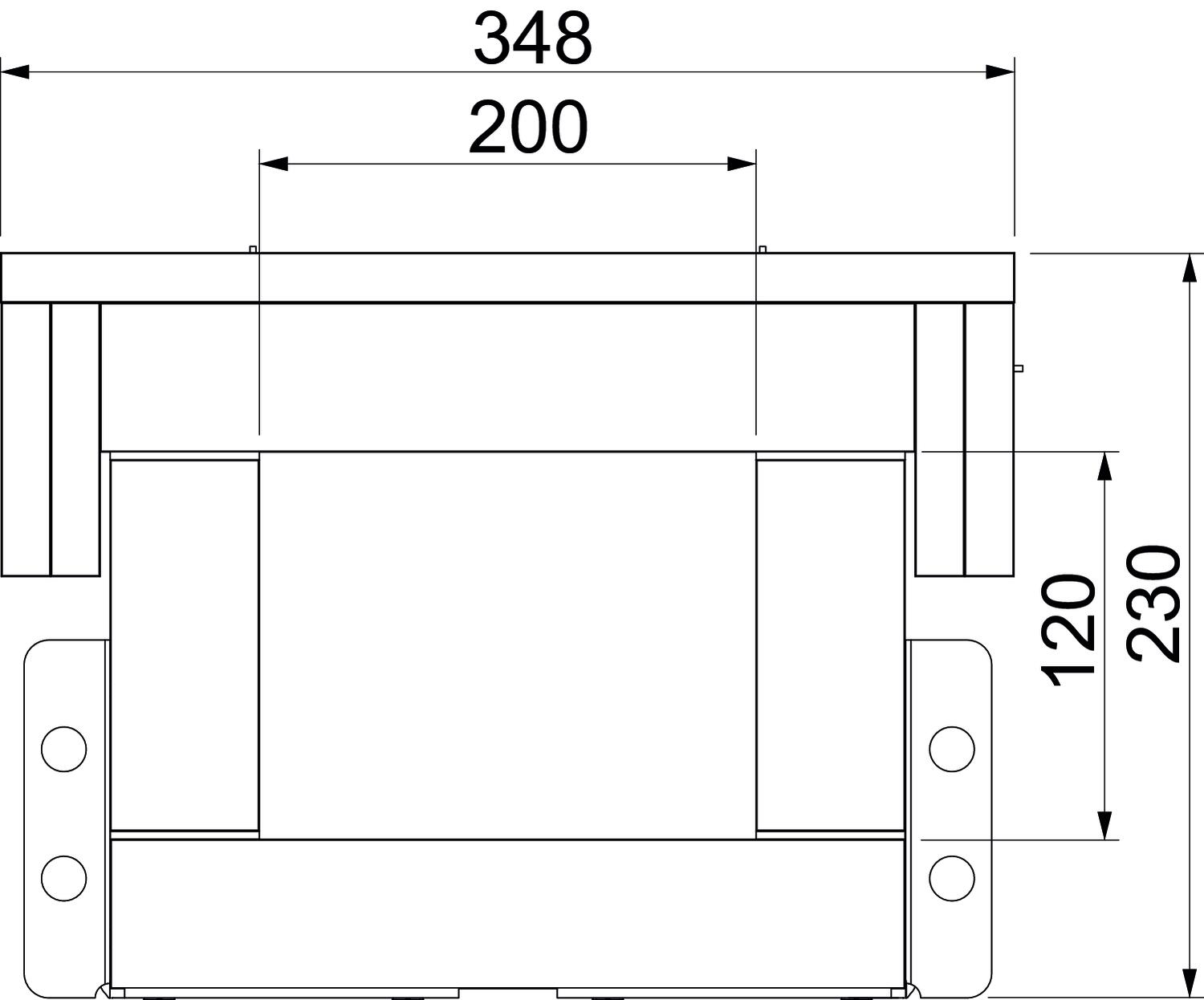

Technische gegevens

Technische gegevens

Aantal bevlambare zijden	4
Afm. H	230 mm
Afm. h	120 mm
Classificatie El - installatiekanaal	90
Dekselbevestiging	los
Dimensie	1000x200x120
Kleur	grijs

Lengte	1000 mm
Maat B	348 mm
Maat b	200 mm
Materiaal	Glasvezel lichtgewicht beton
Materiaal van het isolatiemateriaal	Glasvezellichtbeton
Met perforatie	nee
Ommanteling	zonder

Alle typen

Alle typen

Type	Lengte	Maat B	Maat b	Afm. H	Afm. h	Art.nr.	Aantal	kl. VKE
PLCS D090810	1000 mm	248 mm	100 mm	190 mm	80 mm	7217870	m	1 m
PLCS D091220	1000 mm	348 mm	200 mm	230 mm	120 mm	7217874	m	1 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

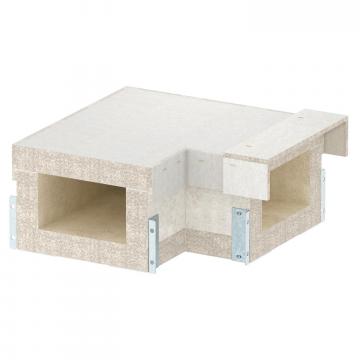

90°-bocht EI90 voor brandwerend kanaal PLCS D091220	PLCS B091220	7217894	Stuks	1 Stuks

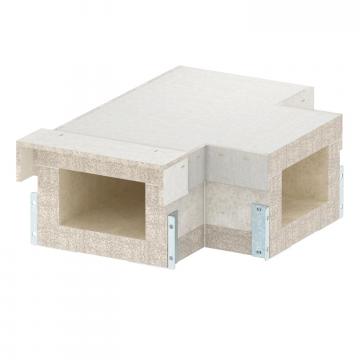

T-stuk EI90 voor brandwerend kanaal PLCS D091220	PLCS T091220	7217914	Stuks	1 Stuks

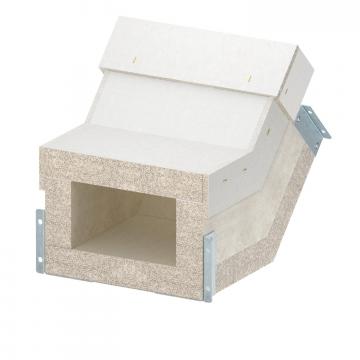

Verticale bocht stijgend EI90 voor brandwerend kanaal PLCS D091220	PLCS VR091220	7217934	Stuks	1 Stuks

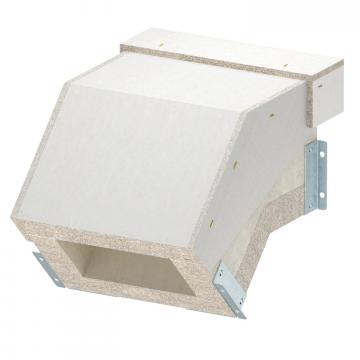

Verticale bocht dalend EI90 voor brandwerend kanaal PLCS D091220	PLCS VF091220	7217954	Stuks	1 Stuks

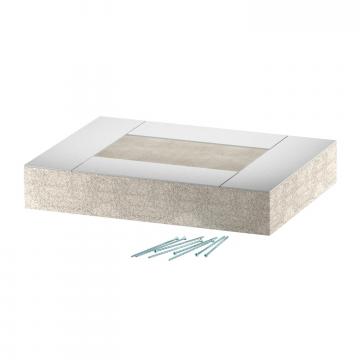

Eindstuk EI90 voor brandwerend kanaal PLCS D091220	PLCS E091220	7217994	Stuks	1 Stuks

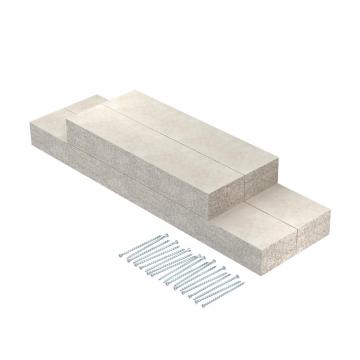

Wandaansluitmanchet EI90 voor brandwerend kanaal PLCS D091220	PLCS W091220	7217974	Stuks	1 Stuks
Verdubbelingsstuk voor brandwerend kanaal PYROLINE® Con	KAD-8040	7215464	Stuks	1 Stuks
Verdubbelingsstuk voor brandwerend kanaal PYROLINE® Con	KAD-10040	7215462	Stuks	1 Stuks
Mortel voor brandwerend kanaal	KTM	7215500	Stuks	1 Stuks
Brandvertragende kit in patroon	DSX-K	7202300	Stuks	1 Stuks
Scheidingsschot 45 FS	TSG 45 FS	6062033	m	3 m
Scheidingsschot 60 FS	TSG 60 FS	6062068	m	3 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	3 m
Schroef voor scheidingsschotbevestiging, KRS 6x30	KRS 6x30	3498100	Stuks	200 Stuks
