C-draadgoot CGR 50 A2

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	50 mm

Draaddiameter	4,5 mm

Nuttige doorsnede

Functiebehoud	nee

Terug naar overzicht

Productbeschrijving

Productbeschrijving

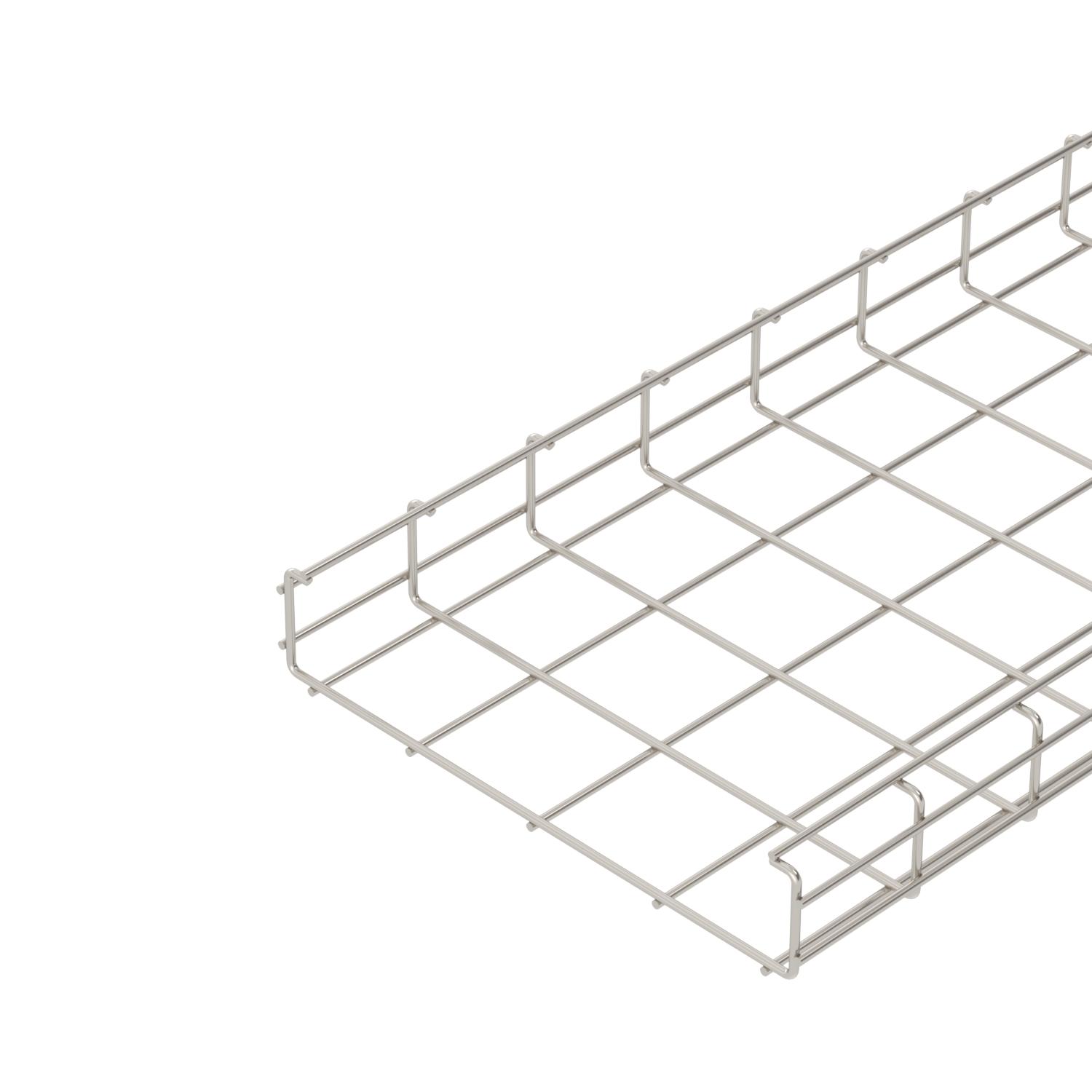

Draadgoot in C-vorm van gepuntlaste staaldraden met een zijhoogte van 50 mm.
Magnetische afschermingsdemping 15 dB.

Technische gegevens

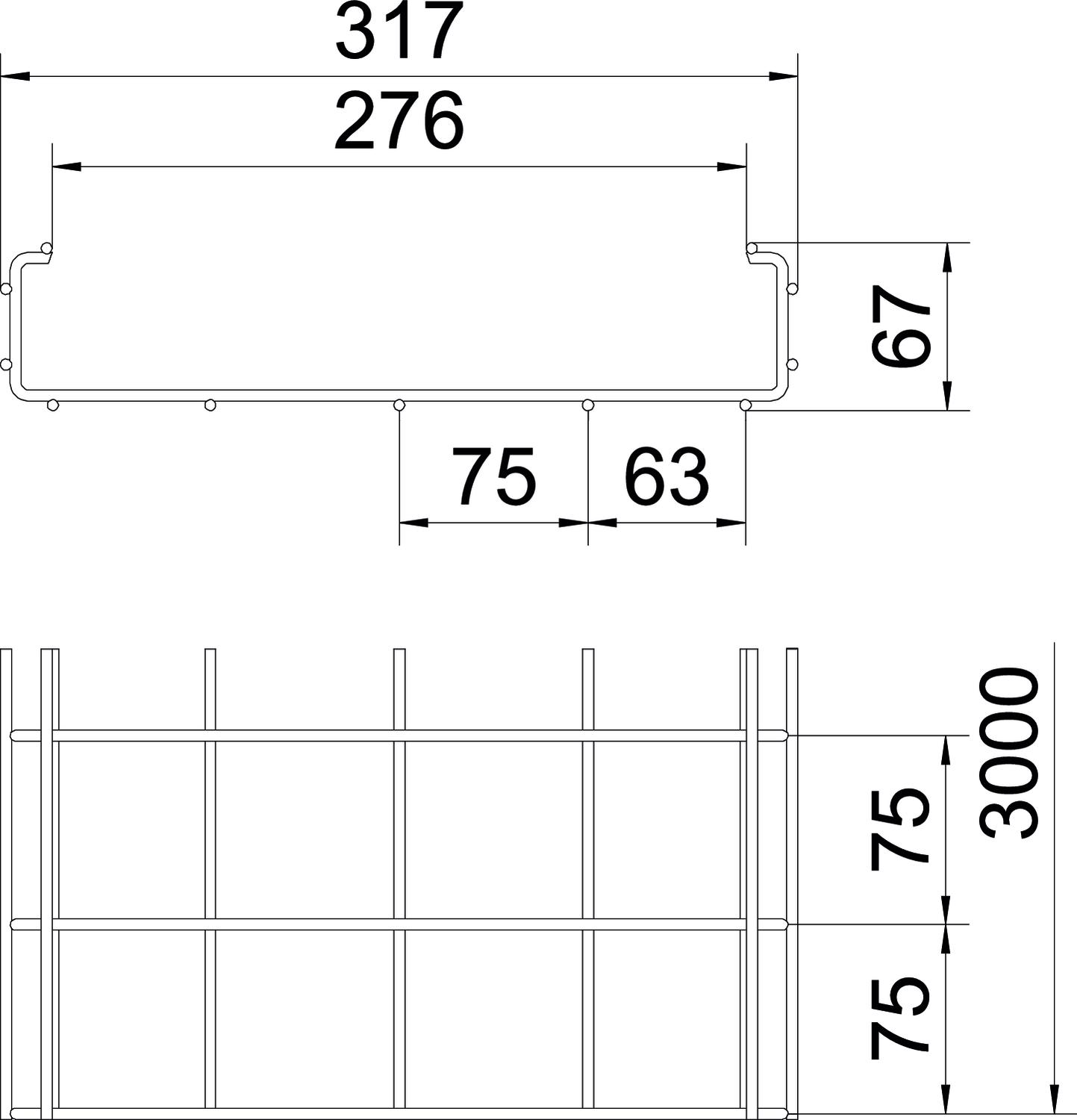

Afm. H	67 mm
Afmeting L2 (mm)	63 mm
Belastingstesttype conform IEC 61537	Type II
Breedte	11,81 in
Breedte	300 mm
CO₂-voetafdruk (GWP) van wieg tot poort	10,2983 kg CO₂e / 1 Meter
Dimensie	50x300x3000
Draaddiameter	4,5 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Hoogte	50 mm
Hoogte	1,97 in
Kleur	roestvrij staal
Lengte	3000 mm
Maat A	276 mm

Maat B	317 mm
Maat l1	75 mm
Materiaal	Roestvast staal 1.4301
Nuttige doorsnede	11600 mm²
Nuttige doorsnede	116 cm²
Oppervlak	blank, nabehandeld
Profielvorm	C-vorm
Roestvast staal, gebeitst	ja
Steunafstand 1,0 m	1,1 kN/m
Steunafstand 1,5 m	0,7 kN/m
Steunafstand 2,0 m	0,4 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	nee	6016200	m	3 m
CGR 50 100 A2	3000 mm	100 mm	50 mm	4,5 mm	33 cm²	nee	6016235	m	3 m
CGR 50 200 A2	3000 mm	200 mm	50 mm	4,5 mm	74 cm²	nee	6016251	m	3 m
CGR 50 300 A2	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	nee	6016253	m	3 m
CGR 50 400 A2	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	nee	6016255	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Montagehoek 90° A2	MW 90 SL17 A2	6016278	Stuks	20 Stuks
Verbinder A2	GSV 34 A2	6016642	Stuks	20 Stuks
Montagehoek 45° A2	MW 45 SL10 A2	6017339	Stuks	20 Stuks
Scheidingsschot 30 A2	TSG 30 A2	6062052	m	3 m
Klemstuk voor de bevestiging van het scheidingsschot	KS GR A2	6062282	Stuks	30 Stuks
