C-draadgoot CGR 50 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	50 mm

Draaddiameter	4,5 mm

Nuttige doorsnede

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

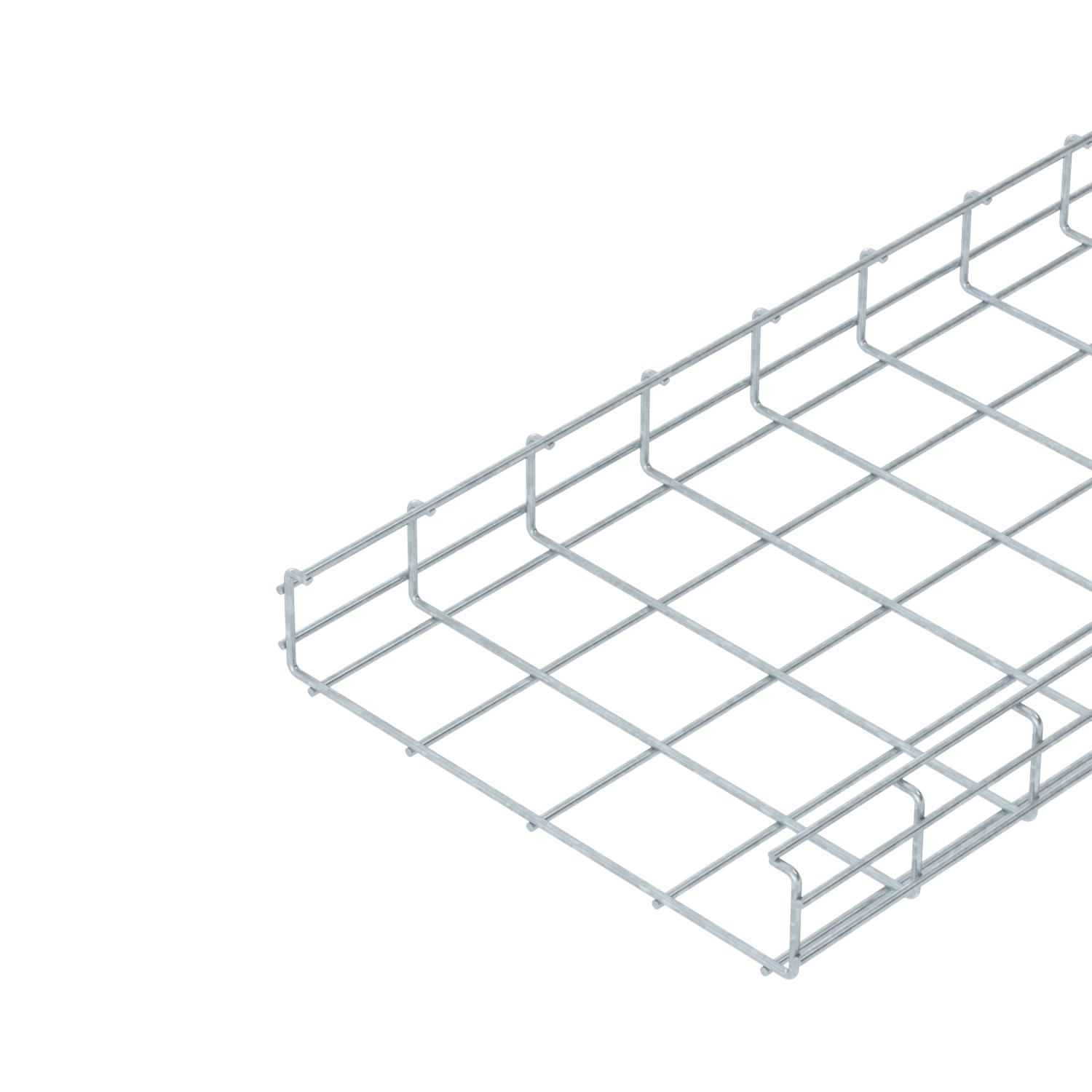

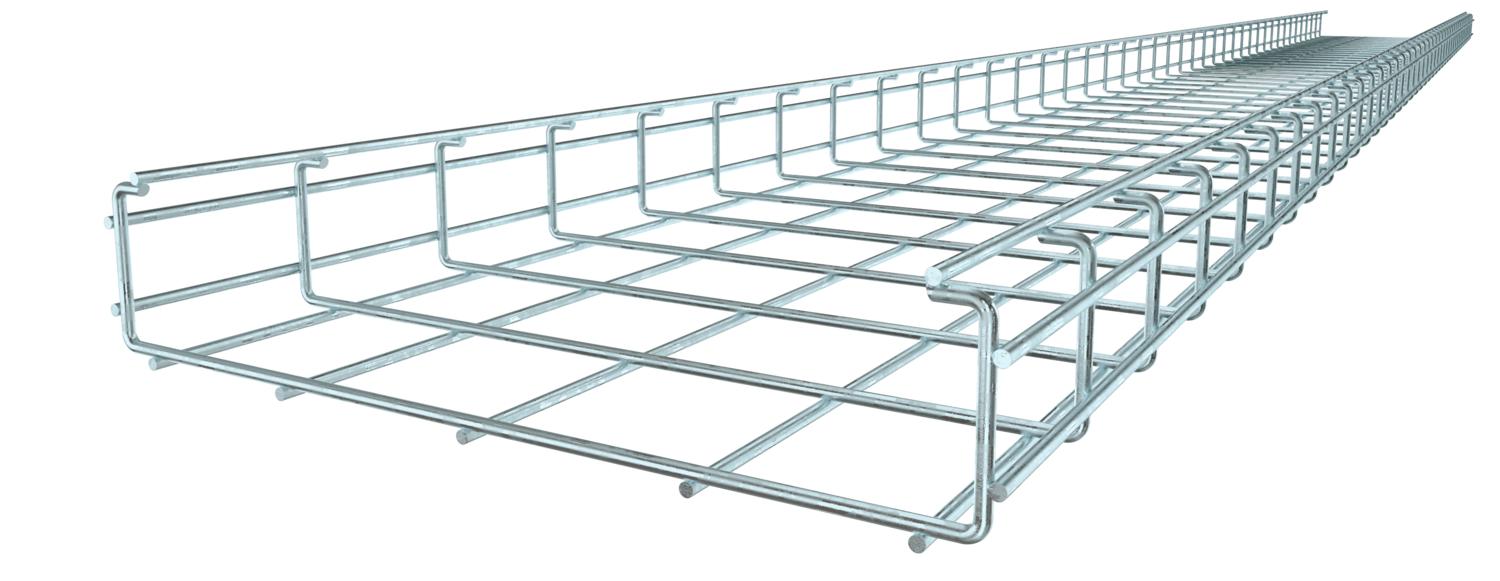

Draadgoot in C-vorm van gepuntlaste staaldraden met een zijhoogte van 50 mm.
Magnetische afschermingsdemping 15 dB.

Technische gegevens

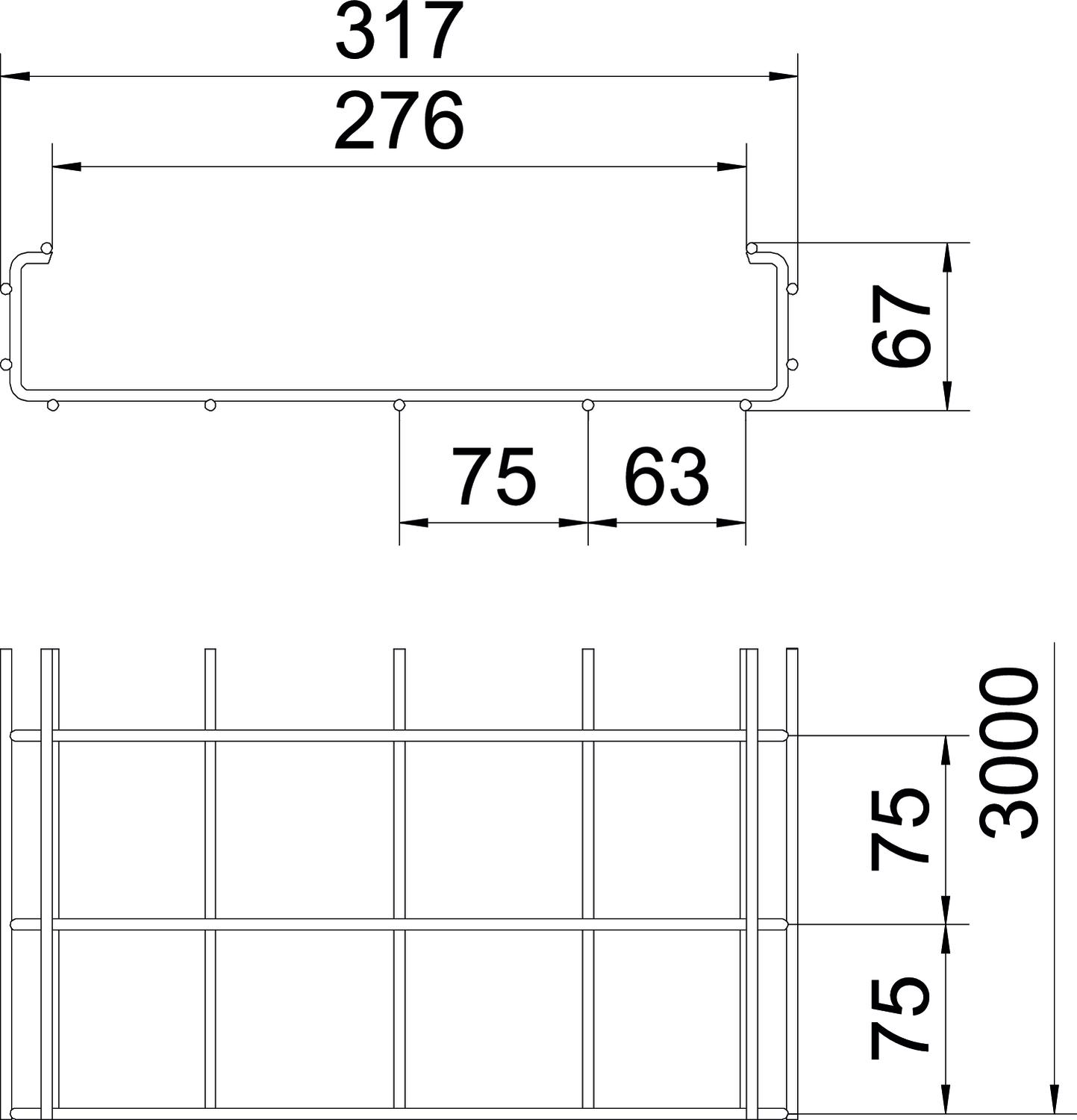

Afm. H	67 mm
Afmeting L2 (mm)	63 mm
Belastingstesttype conform IEC 61537	Type II
Breedte	11,81 in
Breedte	300 mm
CO₂-voetafdruk (GWP) van wieg tot poort	4,376 kg CO₂e / 1 Meter
Dimensie	50x300x3000
Draaddiameter	4,5 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Hoogte	1,97 in
Hoogte	50 mm
Kleur	zink
Lengte	3000 mm
Maat A	276 mm

Maat B	317 mm
Maat l1	75 mm
Materiaal	Staal
Nuttige doorsnede	11600 mm²
Nuttige doorsnede	116 cm²
Oppervlak	thermisch verzinkt
Profielvorm	C-vorm
Roestvast staal, gebeitst	nee
Steunafstand 1,0 m	1,1 kN/m
Steunafstand 1,5 m	0,7 kN/m
Steunafstand 2,0 m	0,4 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
CGR 50 50 FT	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	nee	6017428	m	3 m
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	nee	6017436	m	3 m
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	nee	6017444	m	3 m
CGR 50 300 FT	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	nee	6017452	m	3 m
CGR 50 400 FT	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	nee	6017460	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

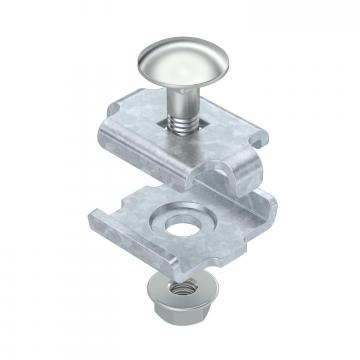

Verbinder FT	GSV 34 FT	6016634	Stuks	20 Stuks

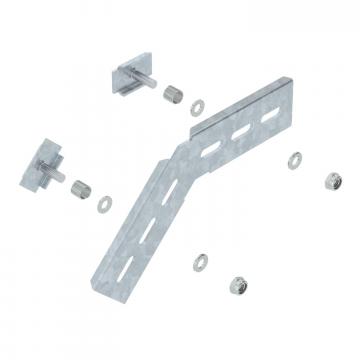

Montagehoek 45° FT	MW 45 SL10 FT	6017320	Stuks	20 Stuks

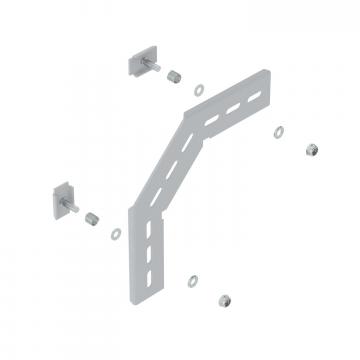

Montagehoek 90° FT	MW 90 SL17 FT	6017347	Stuks	20 Stuks
Klemstuk voor de bevestiging van het scheidingsschot	KS GR A2	6062282	Stuks	30 Stuks
Scheidingsschot 30 DD	TSG 30 DD	6062314	m	3 m
