Coax beveiliging voor SAT- en kabel-multiswitch 5 | 130 | 185 | F

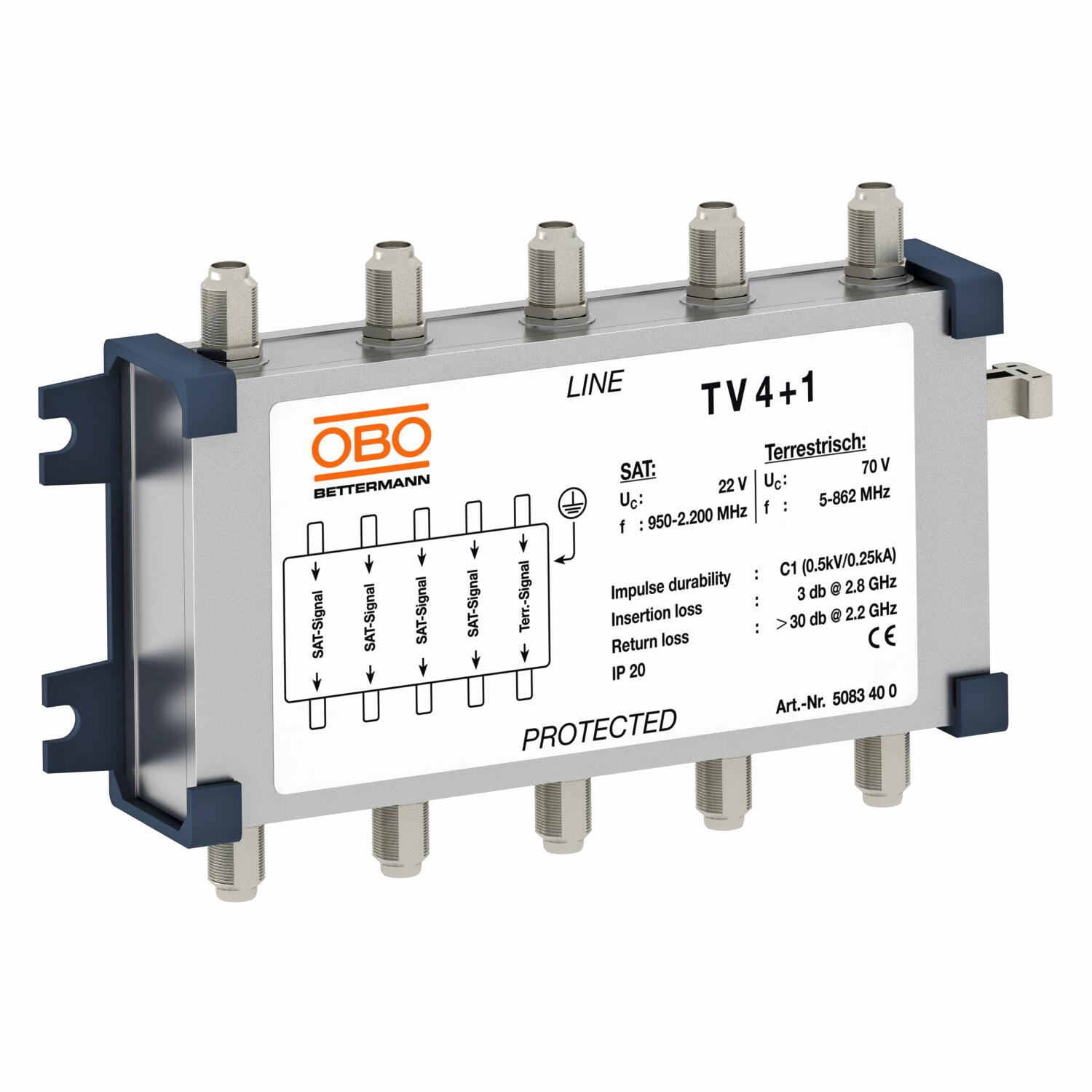

Coax beveiliging voor SAT- en kabel-multiswitch

Art.nr. 5083400 | EAN 4012195022978

Art.nr. / Type	5083400 / TV 4+1

Aantal polen	5

Maximale continuespanning AC	130 V

Maximale continuspanning DC	185 V

Steeksysteem	F

Productbeschrijving

Productbeschrijving

Coax datakabelbeveiliging voor TV-ontvangstinstallaties

• Beveiliging tot vier SAT-kabels
• Beveiliging van een terrestrische kabel bijv. DVB-T
• Eenvoudige montage via schroeven en houders
• Met F-connector
• Optimaal overdrachtsgedrag in 75Ohm techniek

Toepassing: beveiliging van TV- en SAT-installaties, multiswitches, receivers en DVB-T-receivers

Technische gegevens

Technische gegevens

Aanspreektijd	<1 ns
Aantal polen	5
Aarding via:	Aansluitleiding
Afleiderbewaking	nee
Afscherming	direct
Afscherming aansluiting	ja
Beschermingsgraad	IP10
Beschermingsniveau	<800 V
Beschermingsniveau ader - aarde	<800 V
Beschermingsniveau ader - ader	<800 V
Beveiligingsniveau \| SAT-ingangen bij In	<45 V
Beveiligingsniveau \| terrestrische ingangen bij In	<500 V
Capaciteit (ader-aarde)	<500 pF
Capaciteit (ader-ader)	<500 pF
Dimensie	70V
Explosieveilige uitvoering	nee
Grensfrequentie	2800 MHz
Impedantie	75 Ω
Impulsstroom	2,5 kA
Impulsstroom \| Terrestrische ingang	1
Invoegdemping (insertion loss)	≤3 dB
Isolatieweerstand	>1 GΩ
Kabeltype voor overspanningsbeveiligingsapparaten	Datakabel COAX

Kategorie	Typ 2+3 / C2+C1
LPZ	1→3
Maximale continuespanning AC	130 V
Maximale continuspanning DC	185 V
Maximale continuspanning Uc \| SAT-ingangen	22 V
Maximale continuspanning Uc \| Terrestrische ingang	70 V
Nom. afleidpiekstroom \| SAT-ingangen	300 A
Nominale belastingsstroom AC	1,4 A
Nominale belastingsstroom DC	2 A
Piekstroombestendigheid ader - aarde	C2: 10 kV / 5 kA (8/20µs)
Piekstroombestendigheid ader - ader	C2: 10 kV / 5 kA (8/20µs)
Signalering op het apparaat	geen
SPD conform NEN-EN-IEC 61643-21	klasse II+III / C2+C1
Steeksysteem	F
Telefoon/telecommunicatiecontact	nee
Temperatuurbereik max.	80 °C
Temperatuurbereik min.	-40 °C
Terugstroomdemping	>30 dB
Testnorm	IEC 61643-21
Totale afleidstroom (10/350)	5 kA
Totale afleidstroom (8/20)	0,5 kA
Uitvoering	Fijnbeveiligingscomponenten
