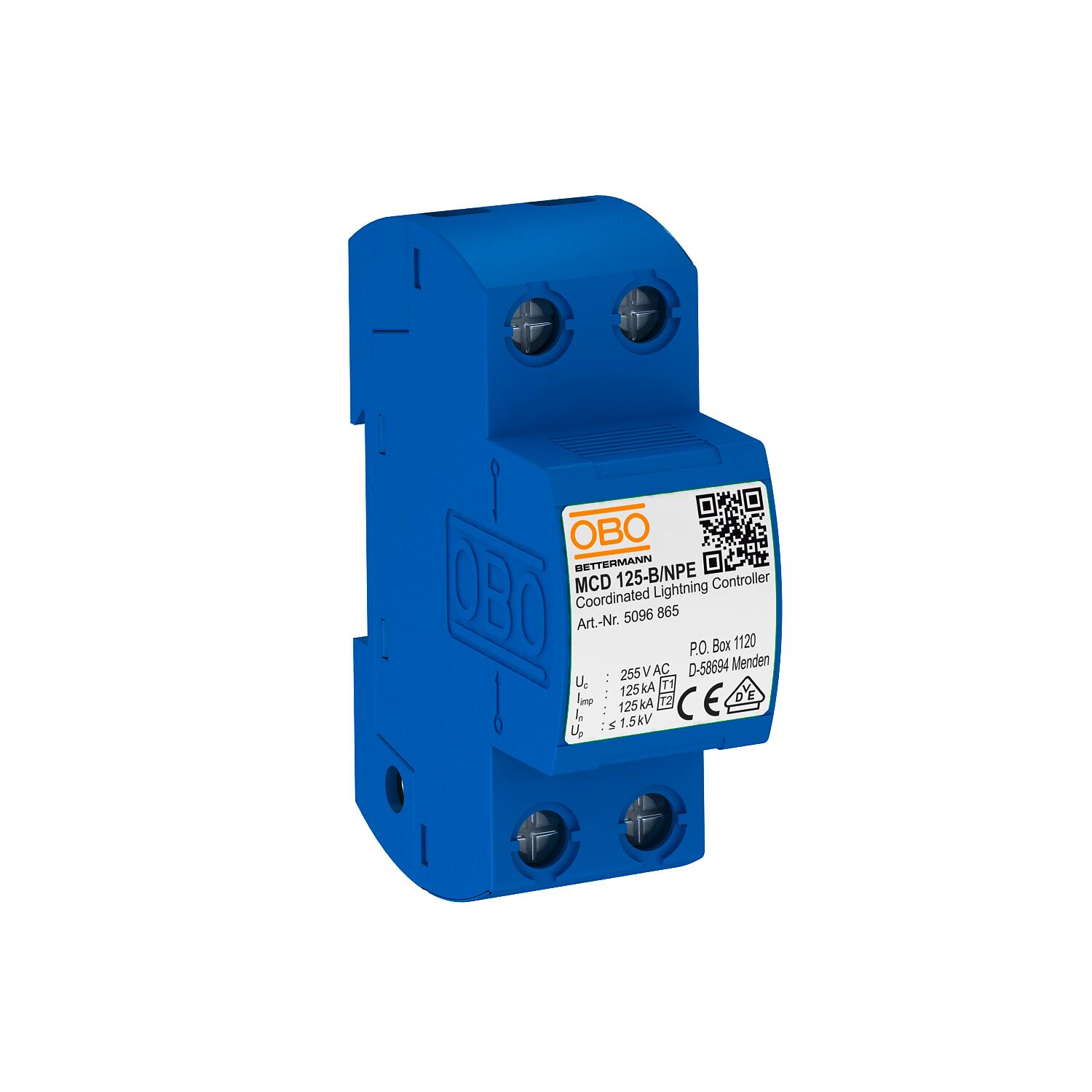

Combi-afleider 1-polig NPE
Art.nr. 5096865 | EAN 4012195541394
- Productbeschrijving
-

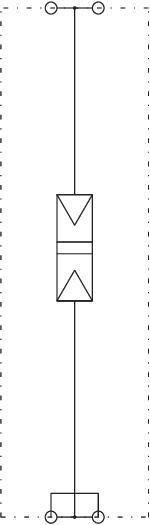

ProductbeschrijvingCombi-afleider type 1+2, N-PE voor toepassing in TN-S- en TT-netwerken.MCD 125-B/NPE: Gecoördineerde N-PE vonkbrug type 1 + 2 volgens NEN-EN-IEC 61643-11. Voor interface 0 naar 2 (LPZ) conform concept bliksembeveiligingszones volgens IEC 62305 resp. VDE 0185-305.
• Afleidervermogen 125 kA (10/350 µs)
• Incl. opsteekdoppen voor markering van de aansluitingen
• Beveiligingsniveau < 1,5 kV, maakt apparaatbeveiliging mogelijk
• Gekapselde, niet uitblazende vonkbrugafleider
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging klasse I tot IV.
-
- Technische gegevens
-
Technische gegevens

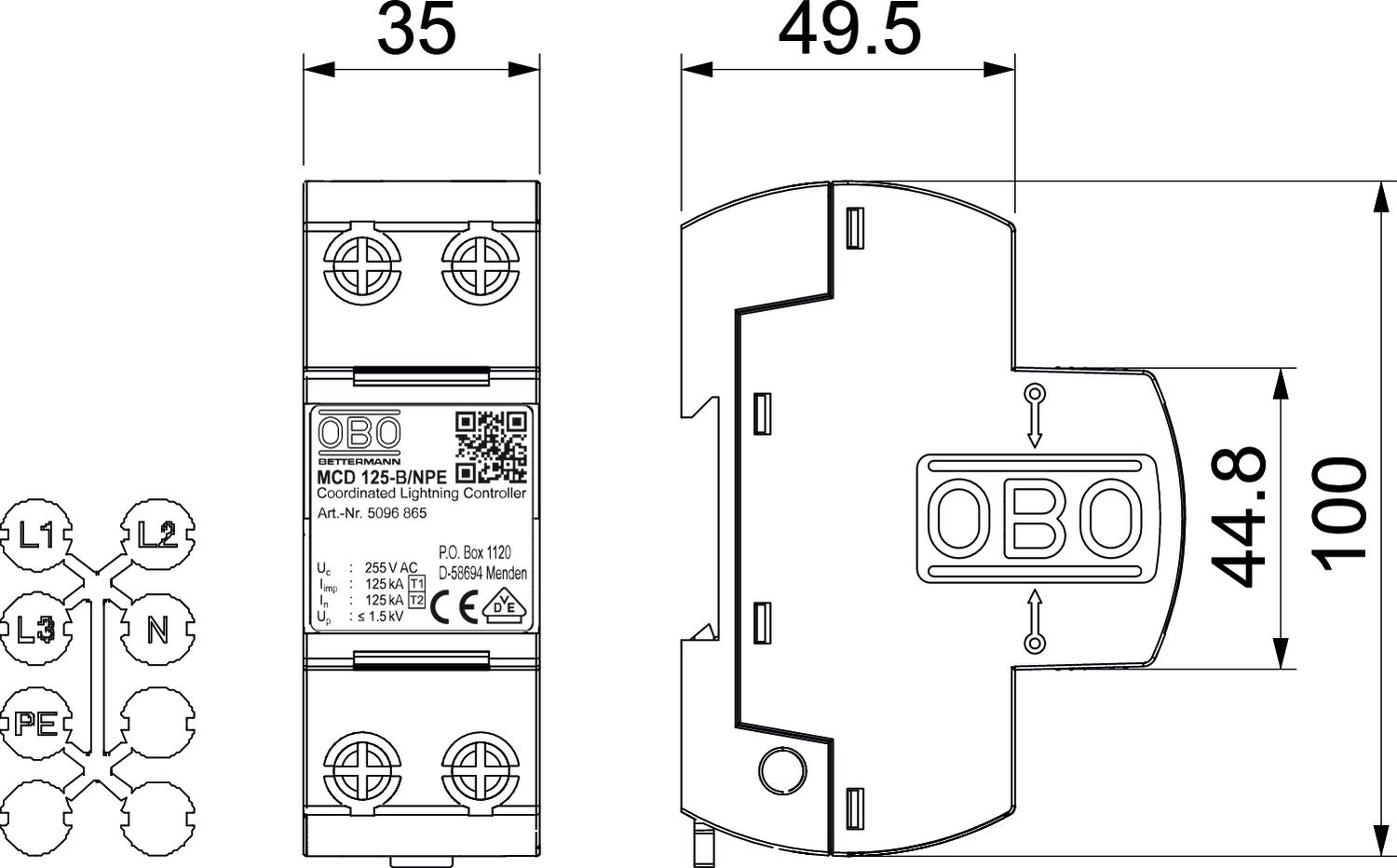

Aanspreektijd <100 ns Aantal polen 1 Afleidstroom (8/20 µs) [totaal] 125 kA Afstandssignalisatie nee Bedrijfstemperatuur max. 85 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Bliksempiekstroom (10/350 μs) 125 kA Bliksempiekstroom (10/350) [totaal] 125 kA Breedte 35 mm Dimensie 255V Doorsnede geleider vast (een-/meeraderig) max. 50 mm² Doorsnede geleider vast (een-/meeraderig) min. 10 mm² Hoogte 69 mm Lengte 100 mm LPZ 0→2 Maximale continuespanning AC 255 V Maximale continuspanning (N-PE) 255 V Montagetype DIN-rail 35 mm Netvorm overige Netvorm DC nee Netvorm IT nee Netvorm overig nee Netvorm TN ja Netvorm TN-C nee Netvorm TN-C-S ja Netvorm TN-S ja Netvorm TT ja Nominale afleidstootstroom (8/20 μs) 125 kA Nominale afleidstootstroom (8/20 μs) [N-PE] 125 kA Nominale spanning AC (50/60 Hz) 230 V OBO_Nominale belastingsstroom (in-/uitgangsklem) 125 A Signalering op het apparaat geen SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Testklasse type 1 ja Testklasse type 2 ja Toelatingen VDE Uitblazend nee Uitvoering 1-polig; 255V Uitvoering van de polen N/PE Volgstroomblusvermogen (eff) [N-PE] 0,1 kA - Alle typen
