- Productbeschrijving
-

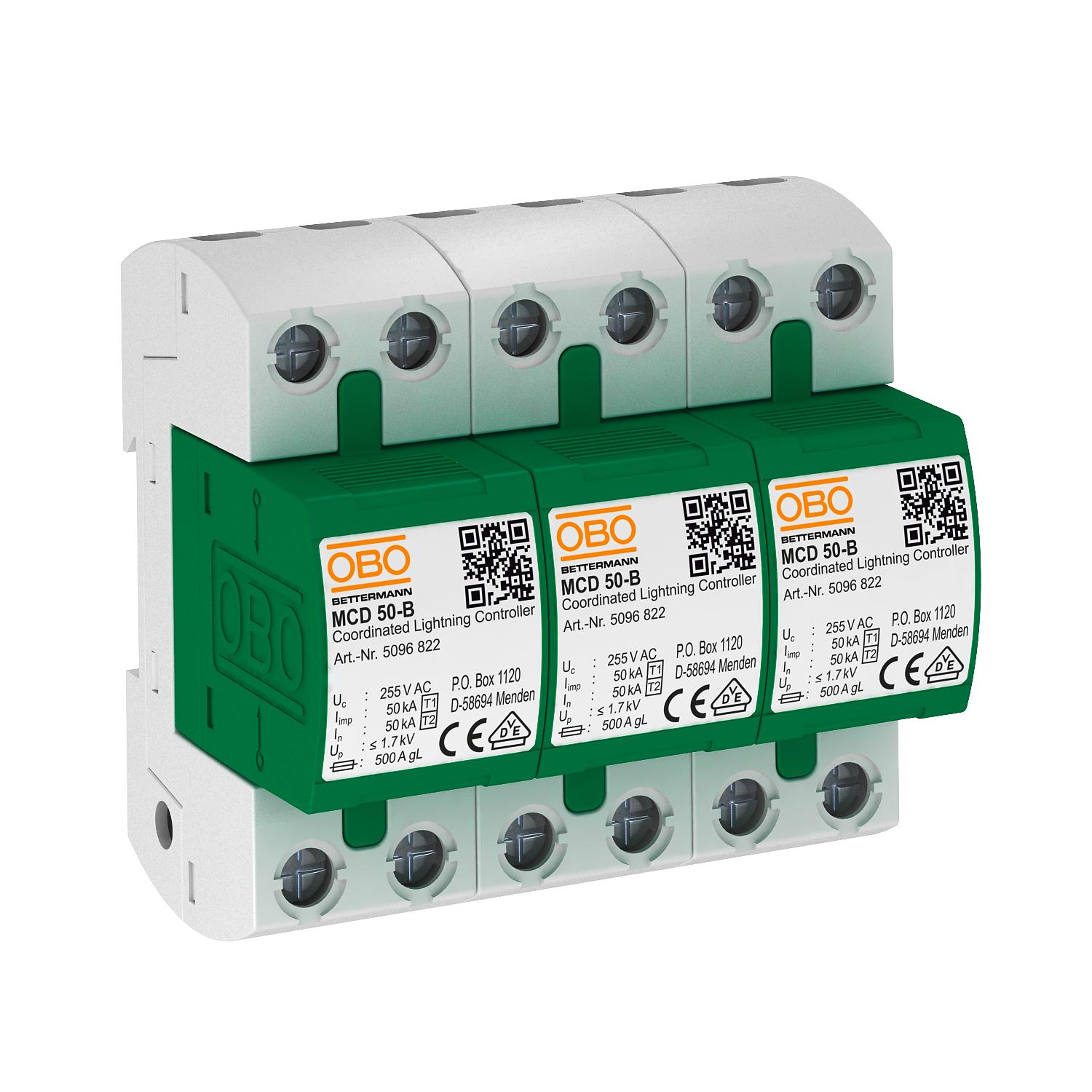

ProductbeschrijvingCombi-afleider type 1+2, 3-polig, voor toepassing in TN-C-netwerken.Compleet voorbedraad en klaar voor aansluiting bestaande uit:
3 x MCD 50-B: gecoördineerde bliksemstroomafleider type 1+2 (klasse B) NEN-EN-IEC 61643-11. Voor interface 0 naar 2 (LPZ) conform concept bliksembeveiligingszones volgens IEC 62305 resp. VDE 0185-305.
• Bliksembeveiligingspotentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen 50 kA (10/350) per fase en tot 150 kA (10/350) totaal
• Beveiligingsniveau <1,7 kV, maakt apparaatbeveiliging mogelijk
• Kortsluitvastheid 10 kA, afleidervoorzekering tot 500 A gL/gG
• Gekapselde, niet uitblazende vonkbrugafleider
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de klasse I t/m IV.
- Technische gegevens
-
Technische gegevens

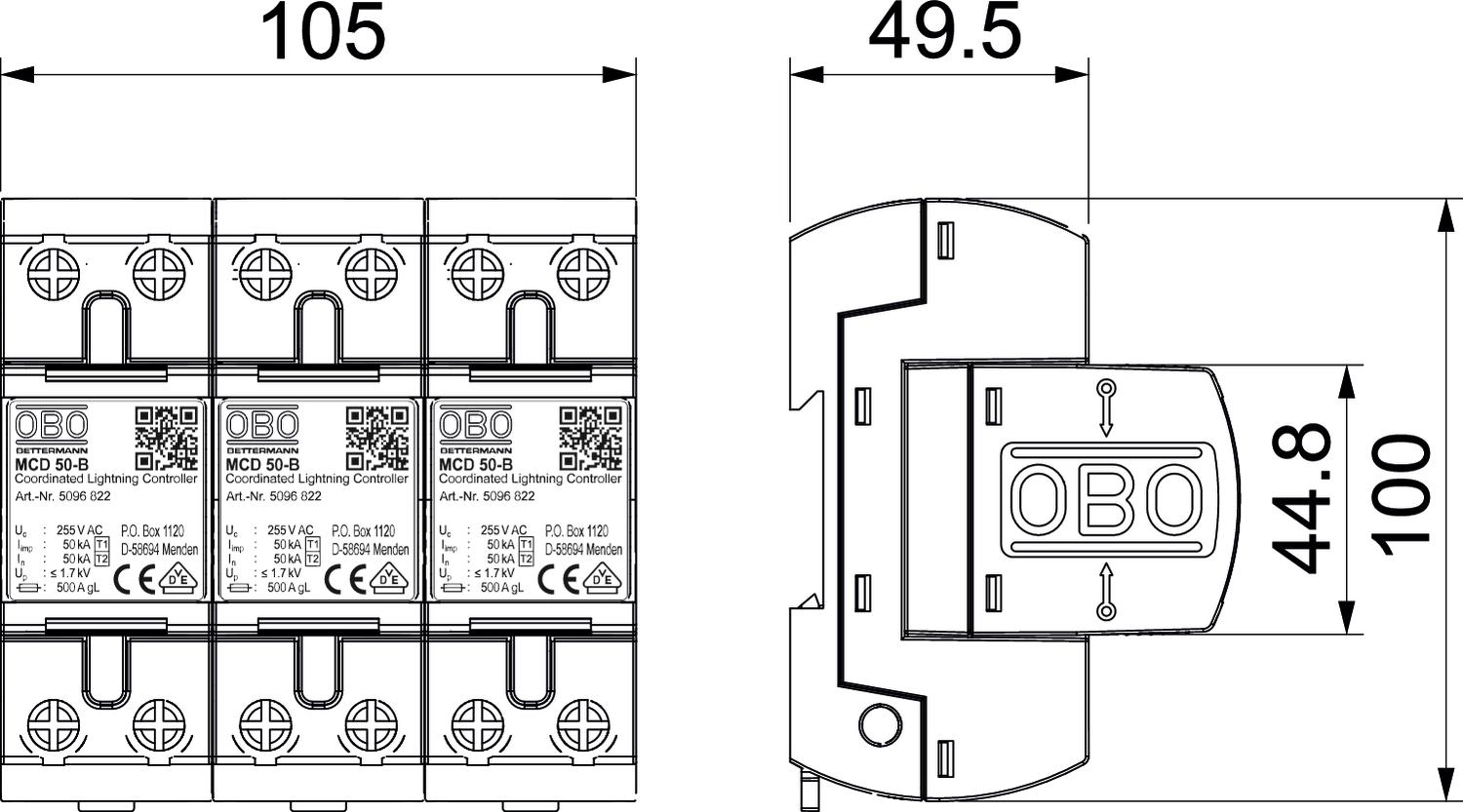

Aanspreektijd <100 ns Aantal polen 1 Afleidstroom (8/20 µs) [totaal] 150 kA Afstandssignalisatie nee Bedrijfstemperatuur max. 85 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Beschermingsniveau [L-N] ≤1,7 Bliksempiekstroom (10/350 μs) 50 kA Bliksempiekstroom (10/350) [totaal] 150 kA Breedte 105 mm Dimensie 255V Doorsnede geleider vast (een-/meeraderig) max. 50 mm² Doorsnede geleider vast (een-/meeraderig) min. 10 mm² Hoogte 69 mm Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel AC Kortsluitvastheid 10 kA Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 10 kA Lengte 100 mm LPZ 0→2 Max. netzijdige overstroombeveiliging 500 Maximale continuespanning AC 255 V Maximale continuspanning (L-N) 255 V Maximale voorverzekering 500 A Montagetype DIN-rail 35 mm Netvorm TN-C Netvorm DC nee Netvorm IT nee Netvorm overig nee Netvorm TN ja Netvorm TN-C ja Netvorm TN-C-S nee Netvorm TN-S nee Netvorm TT nee Nominale afleidstootstroom (8/20 μs) 50 kA Nominale afleidstootstroom (8/20 μs) [L-N] 50 kA Nominale spanning AC (50/60 Hz) 230 V OBO_Nominale belastingsstroom (in-/uitgangsklem) 125 A Signalering op het apparaat geen SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Testklasse type 1 ja Testklasse type 2 ja Toelatingen VDE Uitblazend nee Uitvoering 3-polig Uitvoering van de polen 3 - Alle typen
- Downloads
-
Specificatieblad MCD 50-B 3 / 5096877 , 0.31MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfEU Conformiteitsverklaring MCD 50-B 3 / 5096877 , 0.13MB , pdfREACH Conformiteitsverklaring MCD 50-B 3 / 5096877 , 0.12MB , pdfRoHS Conformiteitsverklaring MCD 50-B 3 / 5096877 , 0.13MB , pdfGoedkeuring VDE-goedkeuring MCD-50 , 0.12MB , pdfSelectiehulp Selectiehulp overspanningsbeveiliging , 2.00MB , pdf
