Combi-afleider 3-polig + NPE

Art.nr. 5096879 | EAN 4012195077091

5096879 / MCD 50-B 3+1
3+N/PE
255 V
IP20
Productbeschrijving
Productbeschrijving

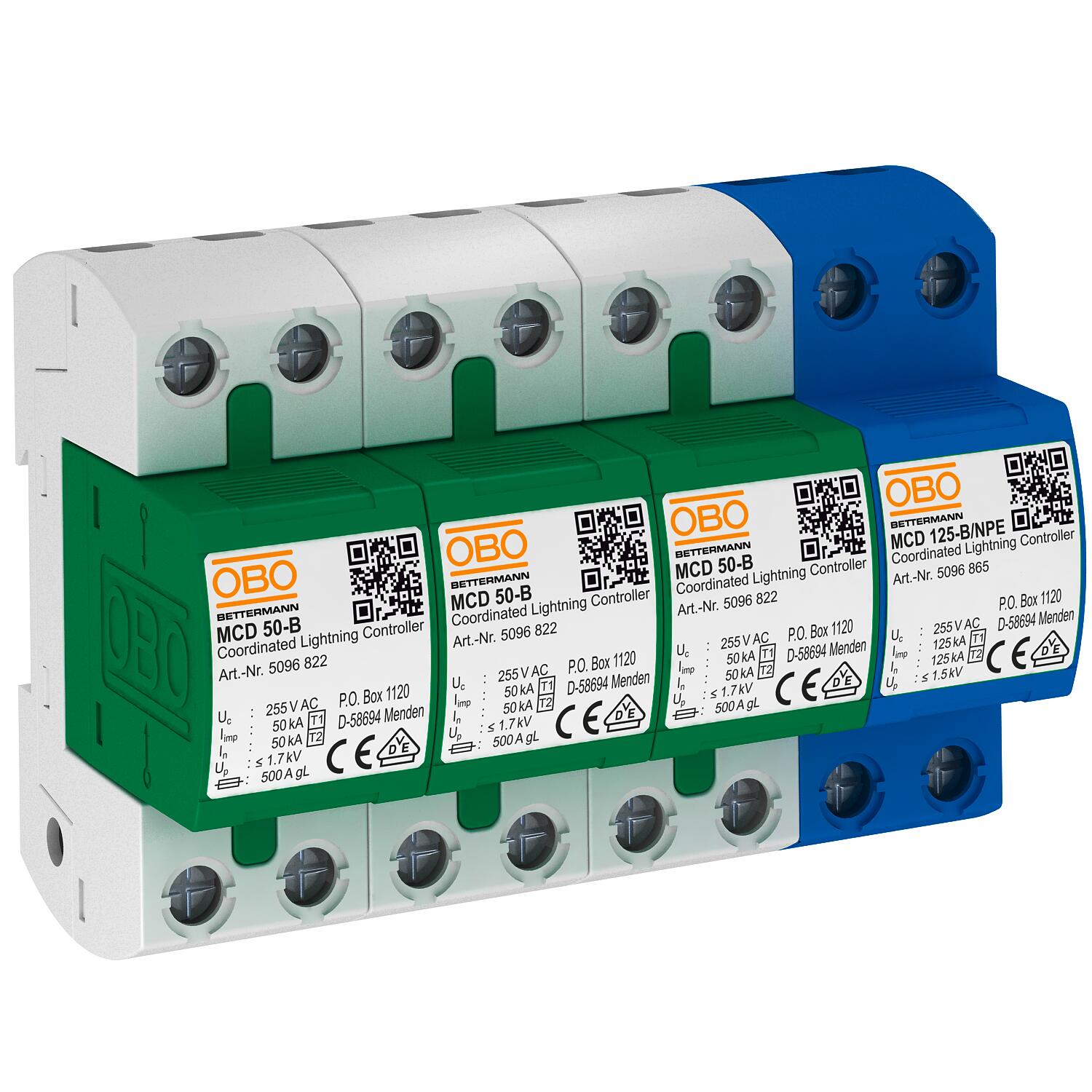

Combi-afleider type 1+2, 4-polig, voor toepassing in TT- en TN-S-netwerken.Compleet voorbedraad en aansluitklaar bestaande uit:
3 x MCD 50-B: gecoördineerde bliksemstroomafleider type 1+2 conform NEN-EN-IEC 61643-11 en
1 x MCD 125-B/NPE: gecoördineerde N-PE-vonkbrug type 1+2 conform NEN-EN-IEC 61643-11. Voor interface 0 naar 2 (LPZ) conform concept bliksembeveiligingszones volgens IEC 62305 resp. VDE 0185-305.

• Bliksembeveiligingspotentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen 50 kA (10/350) per fase en tot 125 kA (10/350) totaal
• Beveiligingsniveau <1,7 kV, maakt apparaatbeveiliging mogelijk
• Kortsluitvastheid 10 kA, afleidervoorzekering tot 500 A gL/gG
• Gekapselde, niet uitblazende vonkbrugafleider

Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de klasse I t/m IV.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Gecombineerde overspanningsbeveiliging type 1 + type 2
  • Overgang van LPZ 0 naar 2
  • 230/400 V-systeem
Technische gegevens

Technische gegevens

Aanspreektijd <100 ns
Aantal polen 1
Afleidstroom (8/20 µs) [totaal] 125 kA
Afstandssignalisatie nee
Bedrijfstemperatuur max. 85 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Beschermingsniveau [L-N] ≤1,7
Bliksempiekstroom (10/350 μs) 50 kA
Bliksempiekstroom (10/350) [totaal] 125 kA

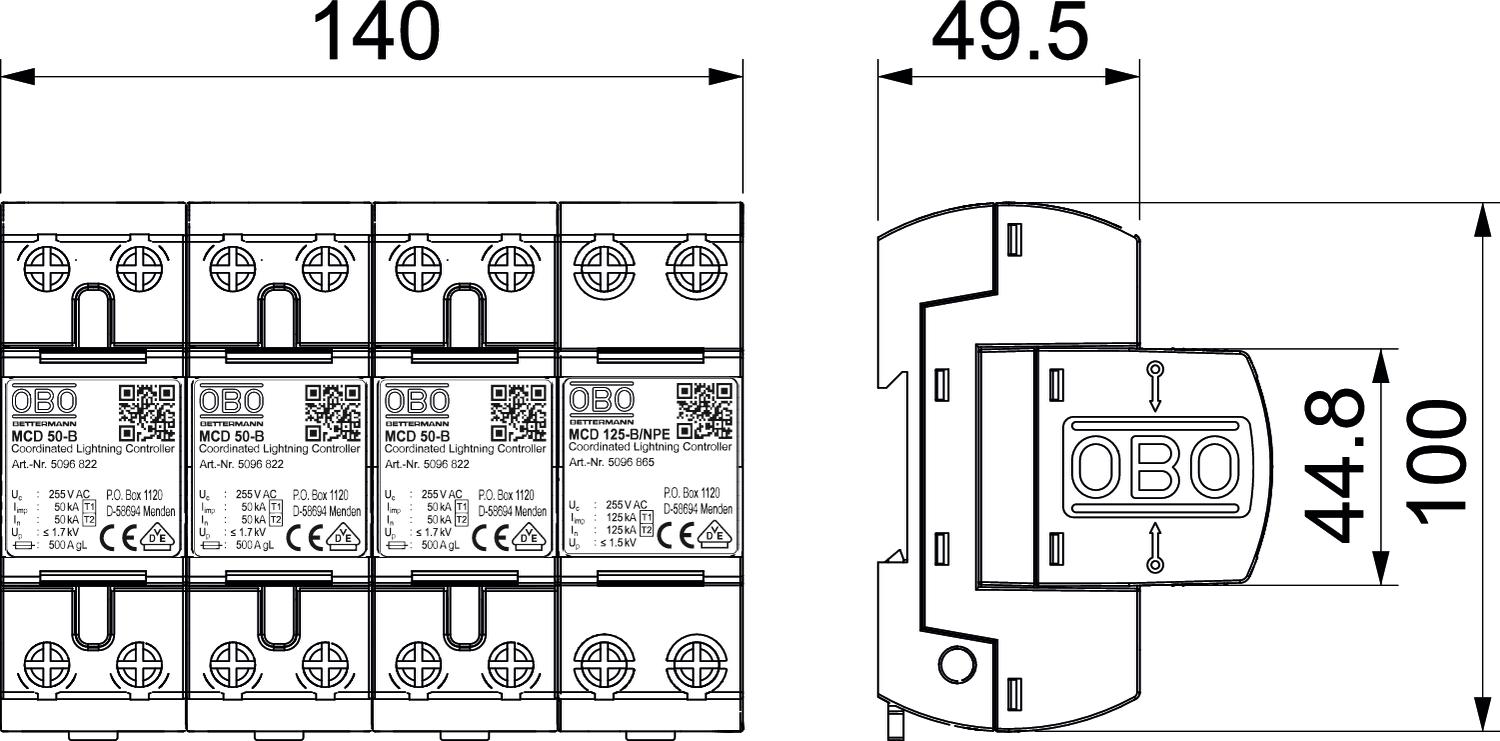

Breedte 140 mm
Dimensie 255V
Doorsnede geleider vast (een-/meeraderig) max. 50 mm²
Doorsnede geleider vast (een-/meeraderig) min. 10 mm²
Hoogte 69 mm
Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel AC
Kortsluitvastheid 10 kA
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 10 kA
Lengte 100 mm
LPZ 0→2
Max. netzijdige overstroombeveiliging 500
Maximale continuespanning AC 255 V
Maximale continuspanning (L-N) 255 V
Maximale continuspanning (N-PE) 255 V
Maximale voorverzekering 500 A
Montagetype DIN-rail 35 mm
Netvorm TN-S, TT
Netvorm DC nee
Netvorm IT nee
Netvorm overig nee
Netvorm TN ja
Netvorm TN-C nee
Netvorm TN-C-S ja
Netvorm TN-S ja
Netvorm TT ja
Nominale afleidstootstroom (8/20 μs) 50 kA
Nominale afleidstootstroom (8/20 μs) [L-N] 50 kA
Nominale afleidstootstroom (8/20 μs) [N-PE] 125 kA
Nominale spanning AC (50/60 Hz) 230 V
OBO_Nominale belastingsstroom (in-/uitgangsklem) 125 A
Signalering op het apparaat geen
SPD conform NEN-EN-IEC 61643-1 klasse I+II
SPD volgens EN 61643-11 Type 1 + 2
Testklasse type 1 ja
Testklasse type 2 ja
Toelatingen VDE
Uitblazend nee
Uitvoering 3+NPE
Uitvoering van de polen 3+N/PE
Volgstroomblusvermogen (eff) [N-PE] 0,1 kA
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
MCD 50-B 3+1 3+N/PE 255 V IP20 5096879
1 Stuks
