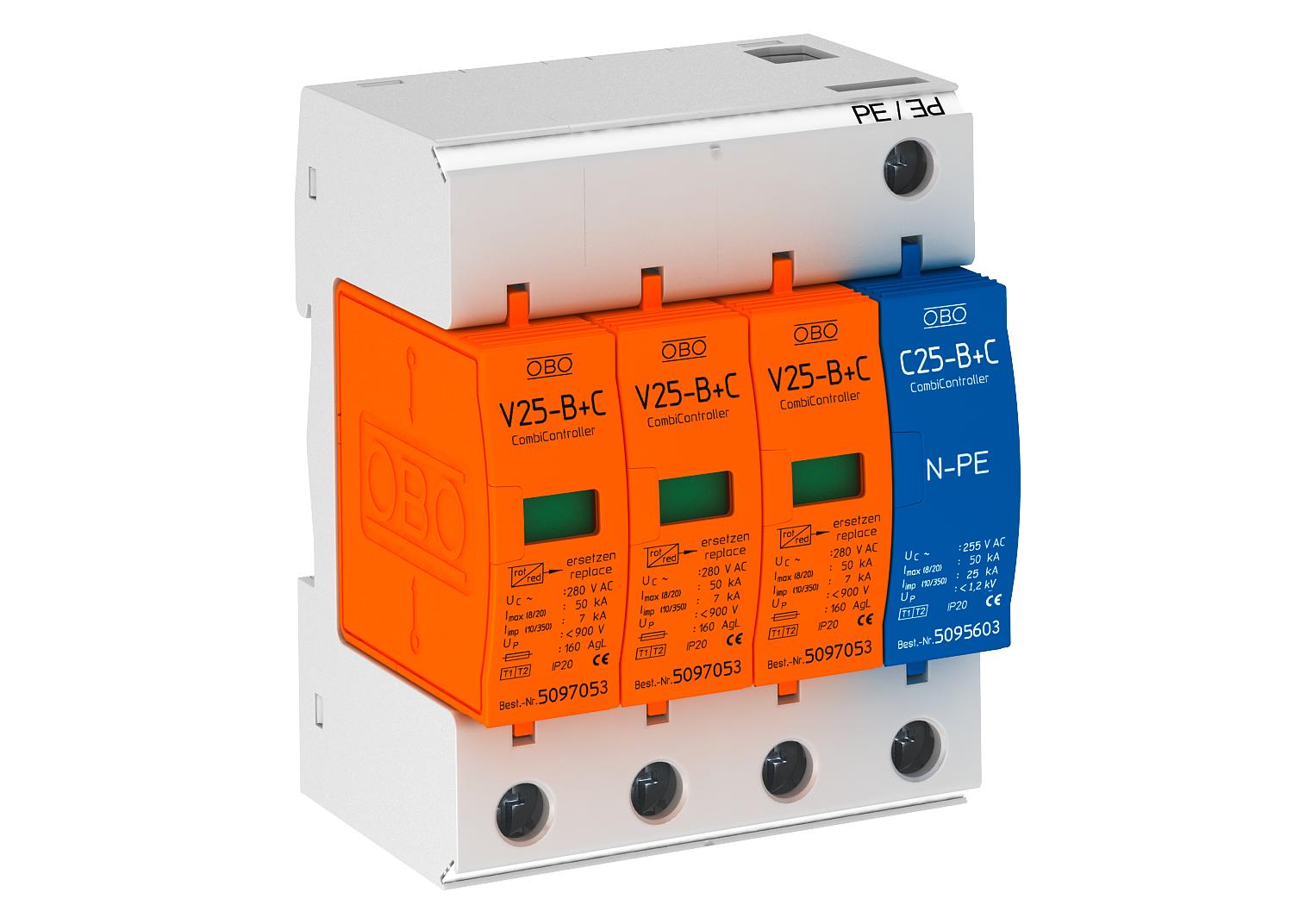

Combi-afleider V25, 3-polig+NPE 280 V

Art.nr. 5094463 | EAN 4012195239864

280 V
IP20
Productbeschrijving
Productbeschrijving
Combi-afleider, bliksemstroom- en overspanningsafleider type 1+2

• Complete eenheid, bestaande uit module en bodemdeel, voorgemonteerd en aansluitklaar
• Universeel geschikt voor TN-S- en TT-systemen
• Afleider, insteekbaar met dynamische scheidingsinrichting
• Optische functie-indicatie
• Beveiligingsniveau < 0,9 kV
• Ingekapselde, niet uitblazende zinkoxide-varistor-afleider voor toepassing in standaard verdelerkasten
• Gemarkeerde aansluitingen

Toepassingsvoorbeeld: gebouwen met bovengrondse leidingen of voor het realiseren van de bliksembeveiligingspotentiaalvereffening bij woongebouwen.
* Compleet = module en bodemdeel
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Boedapest, Hongarije
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Gecombineerde overspanningsbeveiliging type 1 + type 2
  • Overgang van LPZ 0 naar 2
Technische gegevens

Technische gegevens

Aanspreektijd <25 ns
Aantal polen 3
Afleidstroom (8/20 µs) [totaal] 50 kA
Afstandssignalisatie nee
Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Beschermingsniveau [L-N] ≤900
Bliksempiekstroom (10/350 μs) 7 kA
Bliksempiekstroom (10/350) [totaal] 25 kA
Dimensie 280V
Doorsnede geleider vast (een-/meeraderig) max. 35 mm²
Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm²
Gemeenschappelijk beschermingsniveau [L-PE] 1200 kV
LPZ 0→2
Max. netzijdige overstroombeveiliging 160
Maximale continuespanning AC 280 V
Maximale continuspanning DC 200 V
Maximale voorverzekering 160 A
Netvorm overige
Netvorm TN ja
Netvorm TN-C-S ja
Netvorm TN-S ja
Netvorm TT ja
Nominale afleidstootstroom (8/20 μs) 30 kA
Nominale afleidstootstroom (8/20 μs) [L-N] 30 kA
Nominale afleidstootstroom (8/20 μs) [N-PE] 30 kA
Nominale spanning AC (50/60 Hz) 230 V
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse I+II
SPD volgens EN 61643-11 Type 1 + 2
Uitblazend nee
Uitvoering 3-polig compleet met NPE
Uitvoering van de polen 3+N/PE
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
V25-B+C 1+NPE 1+N/PE 280 V IP20 5094457
1 Stuks
V25-B+C 3+NPE 3+N/PE 280 V IP20 5094463
1 Stuks
