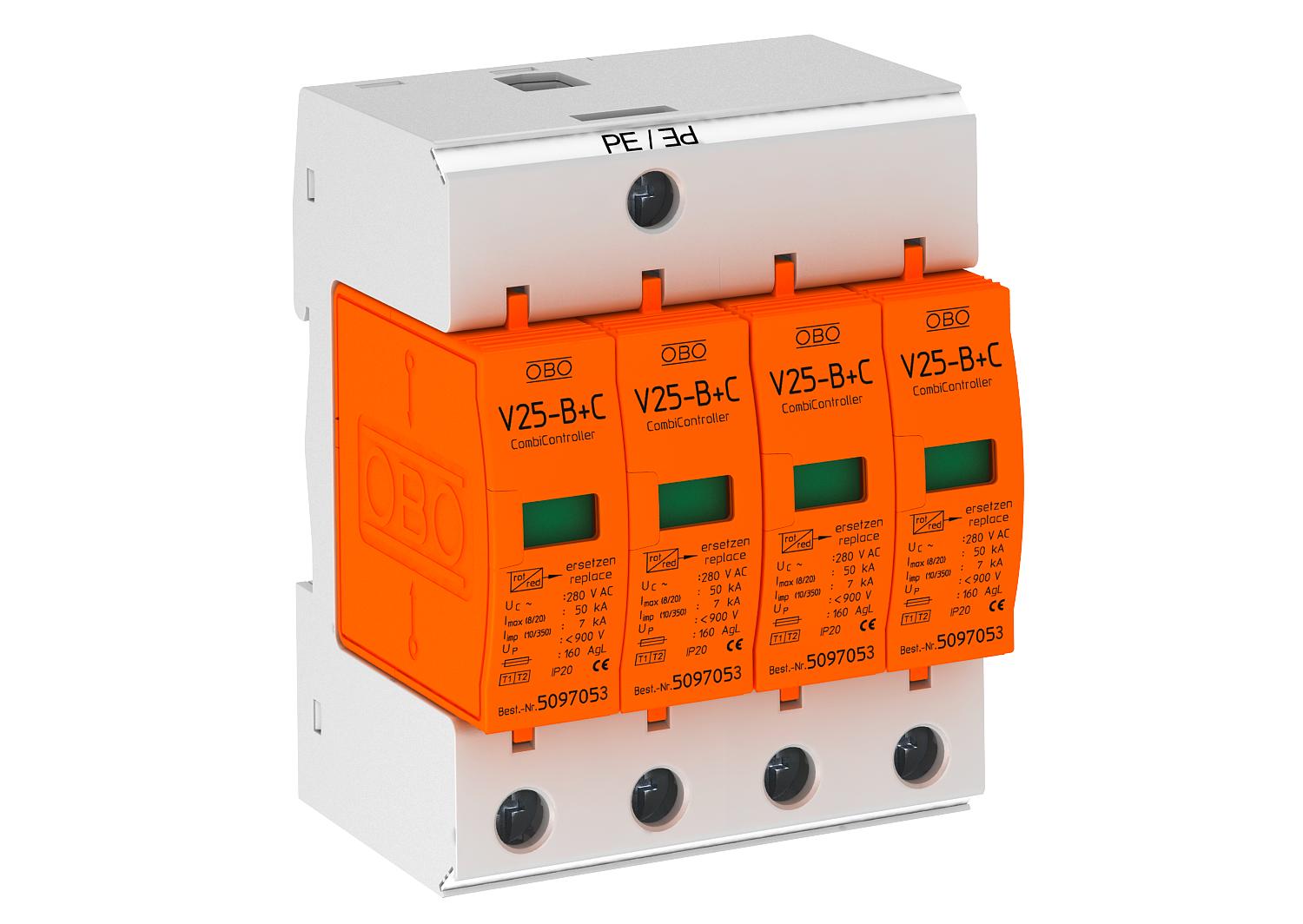

Combi-afleider V25, 4-polig 280 V 4 | 280 | IP20

Combi-afleider V25, 4-polig 280 V

Art.nr. 5094426 | EAN 4012195239741

Art.nr. / Type

Uitvoering van de polen

Maximale continuespanning AC	280 V

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

Combi-afleider, bliksem- en overspanningsafleider type 1+2

• Complete eenheid, bestaande uit module en bodemdeel, voorgemonteerd en aansluitklaar
• Voor TN-systemen
• Afleider, insteekbaar met dynamische scheidingsinrichting
• Met optische functie-indicatie
• Beschermingsniveau < 0,9 kV
• Ingekapselde, niet uitblazende zinkoxide-varistor-afleider voor toepassing in standaard verdelerkasten
• Gemarkeerde aansluitingen

Toepassingsvoorbeeld: gebouwen met bovengrondse leidingen of voor het realiseren van de bliksembeveiligingspotentiaalvereffening bij woongebouwen.
* Compleet = module en bodemdeel

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal polen	4
Afleidstroom (8/20 µs) [totaal]	120 kA
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Bliksempiekstroom (10/350 μs)	7 kA
Bliksempiekstroom (10/350) [totaal]	25 kA
Dimensie	280V
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
LPZ	0→2
Max. netzijdige overstroombeveiliging	160
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale continuespanning AC	280 V
Maximale continuspanning DC	200 V

Maximale voorverzekering	160 A
Netvorm	overige
Netvorm TN	ja
Netvorm TN-C	ja
Netvorm TN-C-S	ja
Netvorm TN-S	ja
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
Nominale afleidstootstroom (8/20 μs) [N-PE]	30 kA
Nominale spanning AC (50/60 Hz)	230 V
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD volgens EN 61643-11	Type 1 + 2
Testklasse type 2	ja
Uitblazend	nee
Uitvoering	4-polig
Uitvoering van de polen	4
