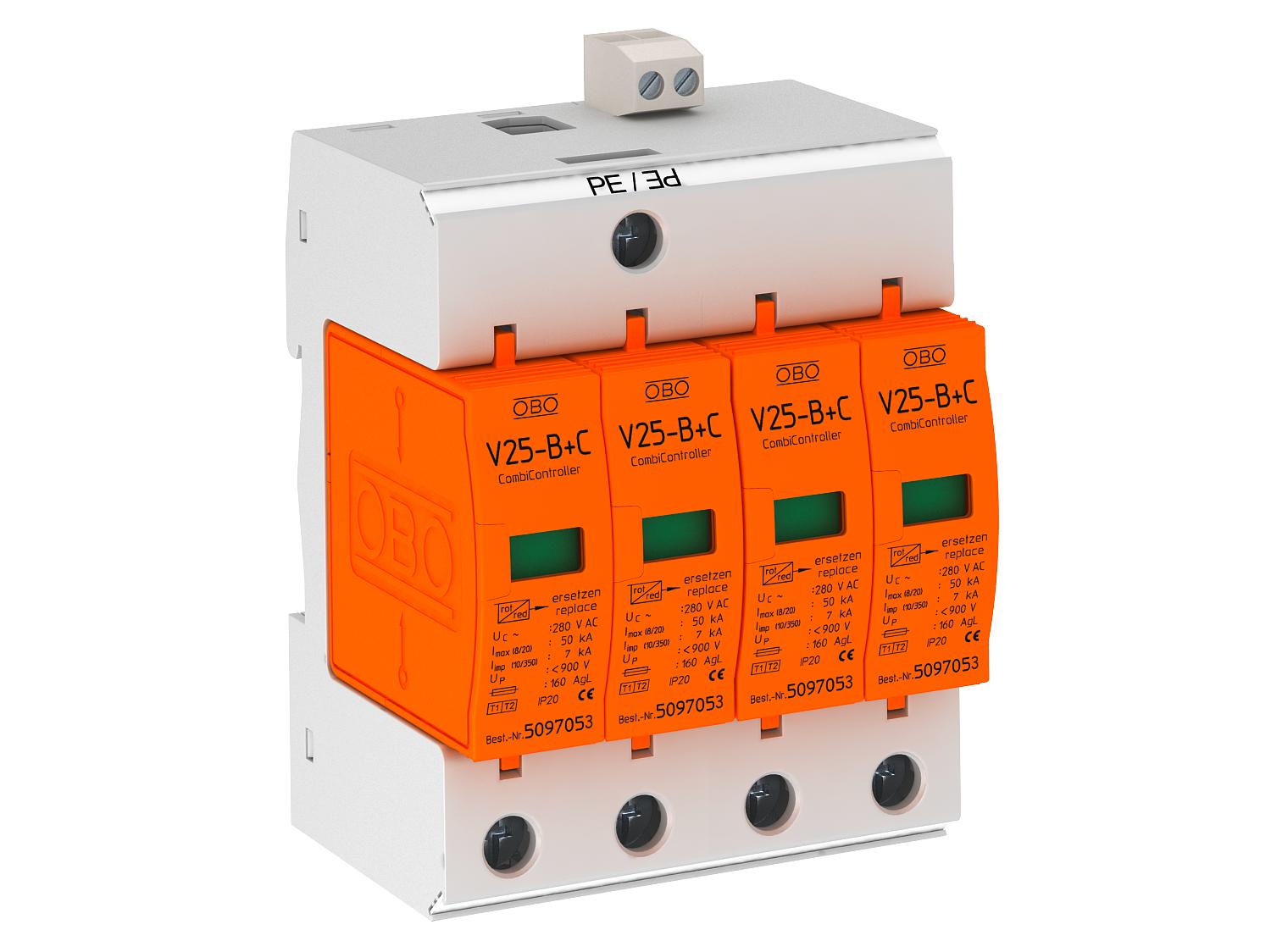

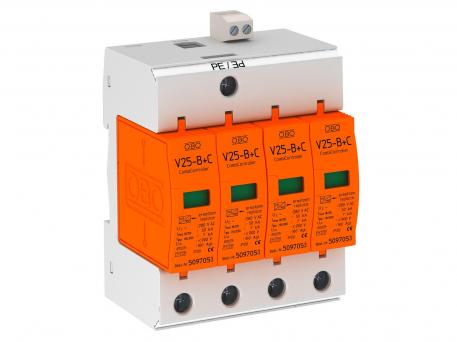

Combi-afleider V25 4-polig 280 V met potentiaalvrij contact

Art.nr. 5094493 | EAN 4012195239932

5094493 / V25-B+C 4-FS280
4
280 V
IP20
Productbeschrijving
Productbeschrijving
Combi-afleider, bliksemstroom- en overspanningsafleider type 1+2

• Complete eenheid, bestaande uit module en bodemdeel, voorgemonteerd en aansluitklaar
• Universeel geschikt voor TN-netwerken
• Met extern signaal, potentiaalvrij maakcontact, voor functiebewaking
• Beveiligingsniveau < 0,9 kV
• Afleider, insteekbaar met dynamische scheidingsinrichting
• Optische functie-indicatie
• Ingekapselde, niet uitblazende zinkoxide-varistor-afleider voor toepassing in standaard verdelerkasten
• Gemarkeerde aansluitingen
• FS-variant met extern signaal (potentiaalvrij maakcontact)

Toepassingsvoorbeeld: gebouwen met bovengrondse leidingen of voor het realiseren van de bliksembeveiligingspotentiaalvereffening bij woongebouwen.
* Compleet = module en bodemdeel
met optische signalering (potentiaalvrij wisselcontact FS)
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Boedapest, Hongarije
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Gecombineerde overspanningsbeveiliging type 1 + type 2
  • Overgang van LPZ 0 naar 2
  • Potentiaalvrij contact
Technische gegevens

Technische gegevens

Aanspreektijd <25 ns
Aantal polen 4
Afleidstroom (8/20 µs) [totaal] 120 kA
Afstandssignalisatie ja
Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Bliksempiekstroom (10/350 μs) 7 kA
Bliksempiekstroom (10/350) [totaal] 25 kA
Dimensie 280V
Doorsnede geleider vast (een-/meeraderig) max. 35 mm²
Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm²
LPZ 0→2
Max. netzijdige overstroombeveiliging 160
Maximale afleidstootstroom (8/20 μs) 50 kA
Maximale continuespanning AC 280 V
Maximale continuspanning DC 200 V
Maximale voorverzekering 160 A
Netvorm overige
Netvorm TN ja
Netvorm TN-C ja
Netvorm TN-C-S ja
Netvorm TN-S ja
Nominale afleidstootstroom (8/20 μs) 30 kA
Nominale afleidstootstroom (8/20 μs) [L-N] 30 kA
Nominale afleidstootstroom (8/20 μs) [N-PE] 30 kA
Nominale spanning AC (50/60 Hz) 230 V
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse I+II
SPD volgens EN 61643-11 Type 1 + 2
Uitblazend nee
Uitvoering 4-polig met FS-contact
Uitvoering van de polen 4
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
V25-B+C 4-FS280 4 280 V IP20 5094493
1 Stuks
